Футерівка млина

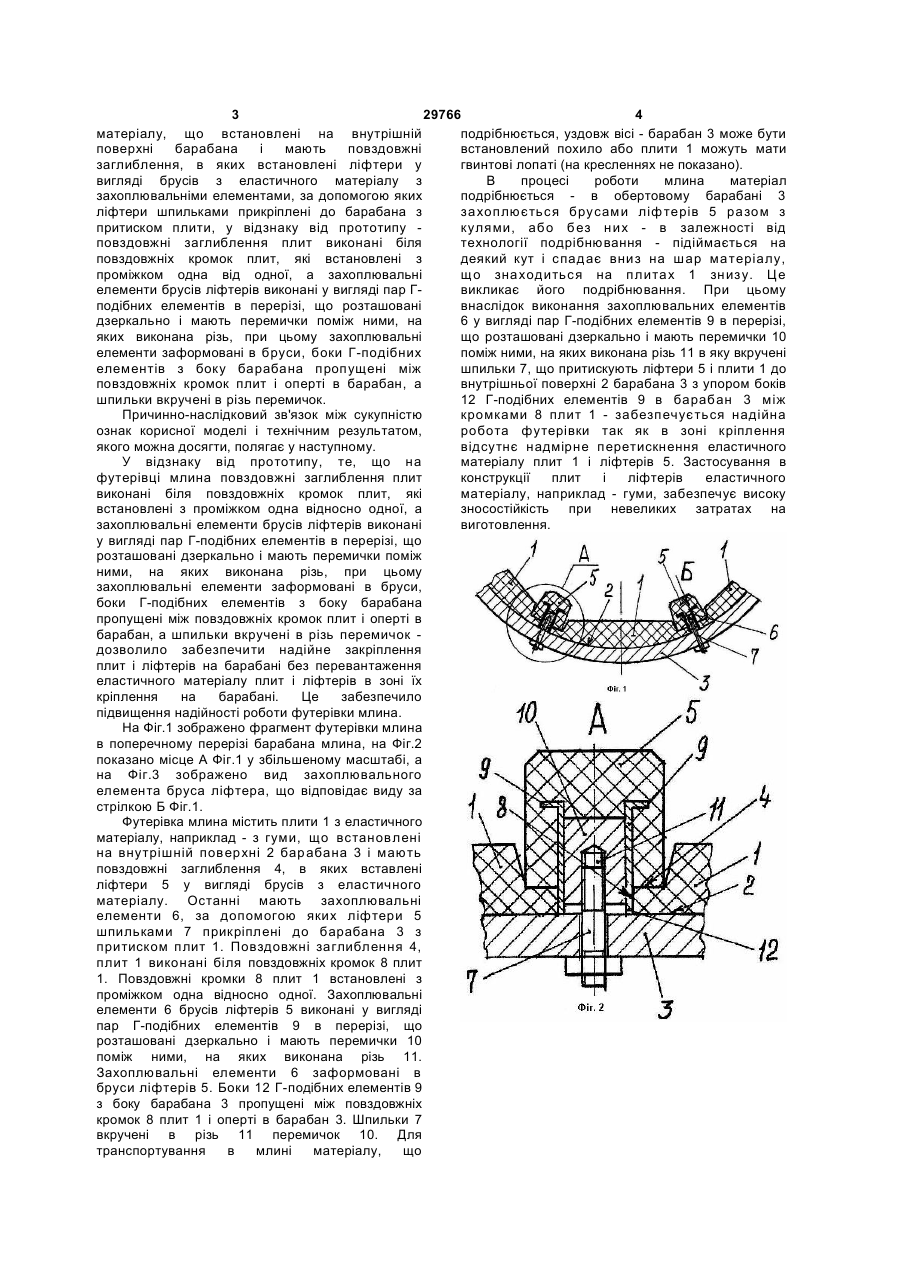

Футерівка млина, яка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу з захоплювальними елементами, за допомогою яких 3 29766 4 матеріалу, що встановлені на внутрішній подрібнюється, уздовж вісі - барабан 3 може бути поверхні барабана і мають повздовжні встановлений похило або плити 1 можуть мати заглиблення, в яких встановлені ліфтери у гвинтові лопаті (на кресленнях не показано). вигляді брусів з еластичного матеріалу з В процесі роботи млина матеріал захоплювальніми елементами, за допомогою яких подрібнюється - в обертовому барабані 3 ліфтери шпильками прикріплені до барабана з захоплюється брусами ліфтерів 5 разом з притиском плити, у відзнаку від прототипу кулями, або без них - в залежності від повздовжні заглиблення плит виконані біля технології подрібнювання - підіймається на повздовжніх кромок плит, які встановлені з деякий кут і спадає вниз на шар матеріалу, проміжком одна від одної, а захоплювальні що знаходиться на плитах 1 знизу. Це елементи брусів ліфтерів виконані у вигляді пар Гвикликає його подрібнювання. При цьому подібних елементів в перерізі, що розташовані внаслідок виконання захоплювальних елементів дзеркально і мають перемички поміж ними, на 6 у вигляді пар Г-подібних елементів 9 в перерізі, яких виконана різь, при цьому захоплювальні що розташовані дзеркально і мають перемички 10 елементи заформовані в бруси, боки Г-подібних поміж ними, на яких виконана різь 11 в яку вкручені елементів з боку барабана пропущені між шпильки 7, що притискують ліфтери 5 і плити 1 до повздовжніх кромок плит і оперті в барабан, а внутрішньої поверхні 2 барабана 3 з упором боків шпильки вкручені в різь перемичок. 12 Г-подібних елементів 9 в барабан 3 між Причинно-наслідковий зв'язок між сукупністю кромками 8 плит 1 - забезпечується надійна ознак корисної моделі і технічним результатом, робота футерівки так як в зоні кріплення якого можна досягти, полягає у наступному. відсутнє надмірне перетискнення еластичного У відзнаку від прототипу, те, що на матеріалу плит 1 і ліфтерів 5. Застосування в футерівці млина повздовжні заглиблення плит конструкції плит і ліфтерів еластичного виконані біля повздовжніх кромок плит, які матеріалу, наприклад - гуми, забезпечує високу встановлені з проміжком одна відносно одної, а зносостійкість при невеликих затратах на захоплювальні елементи брусів ліфтерів виконані виготовлення. у вигляді пар Г-подібних елементів в перерізі, що розташовані дзеркально і мають перемички поміж ними, на яких виконана різь, при цьому захоплювальні елементи заформовані в бруси, боки Г-подібних елементів з боку барабана пропущені між повздовжніх кромок плит і оперті в барабан, а шпильки вкручені в різь перемичок дозволило забезпечити надійне закріплення плит і ліфтерів на барабані без перевантаження еластичного матеріалу плит і ліфтерів в зоні їх кріплення на барабані. Це забезпечило підвищення надійності роботи футерівки млина. На Фіг.1 зображено фрагмент футерівки млина в поперечному перерізі барабана млина, на Фіг.2 показано місце А Фіг.1 у збільшеному масштабі, а на Фіг.3 зображено вид захоплювального елемента бруса ліфтера, що відповідає виду за стрілкою Б Фіг.1. Футерівка млина містить плити 1 з еластичного матеріалу, наприклад - з гуми, що встановлені на внутрішній поверхні 2 барабана 3 і мають повздовжні заглиблення 4, в яких вставлені ліфтери 5 у вигляді брусів з еластичного матеріалу. Останні мають захоплювальні елементи 6, за допомогою яких ліфтери 5 шпильками 7 прикріплені до барабана 3 з притиском плит 1. Повздовжні заглиблення 4, плит 1 виконані біля повздовжніх кромок 8 плит 1. Повздовжні кромки 8 плит 1 встановлені з проміжком одна відносно одної. Захоплювальні елементи 6 брусів ліфтерів 5 виконані у вигляді пар Г-подібних елементів 9 в перерізі, що розташовані дзеркально і мають перемички 10 поміж ними, на яких виконана різь 11. Захоплювальні елементи 6 заформовані в бруси ліфтерів 5. Боки 12 Г-подібних елементів 9 з боку барабана 3 пропущені між повздовжніх кромок 8 плит 1 і оперті в барабан 3. Шпильки 7 вкручені в різь 11 перемичок 10. Для транспортування в млині матеріалу, що 5 29766 6
