Футерівка млина

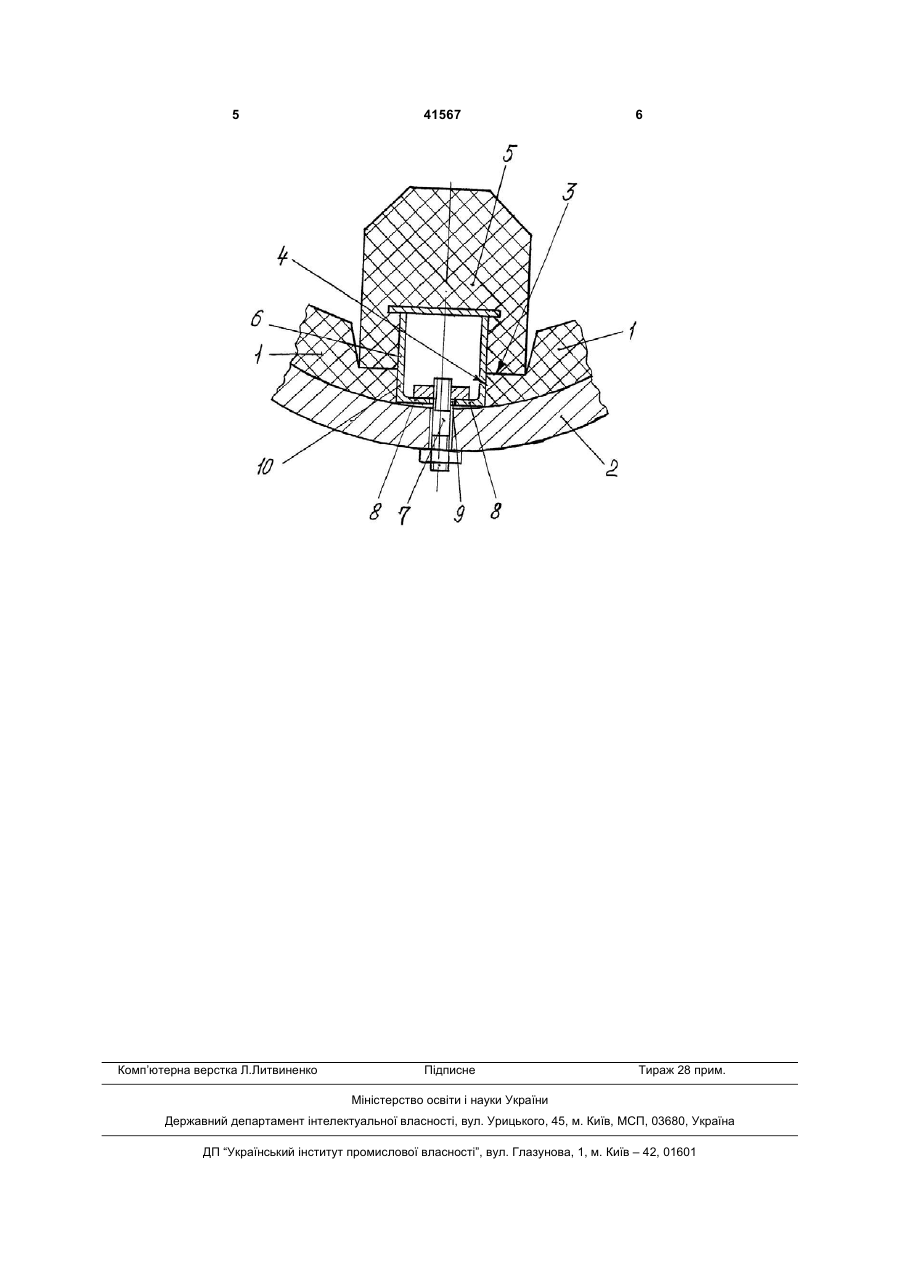

1. Футерівка млина, яка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення біля повздовжніх кромок плит, в яких встановлені ліфтери у вигляді брусів з еластичного мате 3 нтів в перерізі, що розташовані дзеркально і мають перемички між ними, на яких виконана різь, боки Гподібних елементів з боку барабана пропущені між повздовжніми кромками плит і оперті в барабан, а в різь перемичок вкручені кріпильні елементи. Найближчий аналог позбавлений недоліку аналога, але при встановленні ліфтерів - при коливанні розміру між кріпильними отворами на барабані - можливі ускладнення для проходження кріпильних елементів з ліфтерами крізь ці отвори. При цьому виникає необхідність підгону цих отворів на барабані. Це знижує надійність футерівки млина. В основу корисної моделі покладено задачу підвищити надійність футерівки млина за рахунок полегшення встановлення футерівки. Поставлена задача вирішується тим, що в футерівці млина, яка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана, і мають повздовжні заглиблення біля повздовжніх кромок плит, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу з захоплювальними елементами, які заформовані в бруси ліфтерів, за допомогою яких ліфтери кріпильними елементами прикріплені до барабана з притиском плит, у відзнаку від найближчого аналога - захоплювальні елементи з боку ближньої ділянки внутрішньої поверхні барабана виконані з двома повздовжніми пластинами, що розташовані в загальній площині з утворенням паза між ними, при цьому кріпильні елементи пропущені крізь пази між пластинами. Для виключення перетиску матеріалу плит частина захоплювальних елементів з боку згаданих пазів може бути випущена з брусів ліфтерів, пропущена між повздовжніми кромками плит і уперта у внутрішню поверхню барабана. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від найближчого аналога, те, що на футерівці млина захоплювальні елементи з боку ближньої ділянки внутрішньої поверхні барабана виконані з двома повздовжніми пластинами, що розташовані в загальній площині з утворенням 41567 4 паза між ними, при цьому кріпильні елементи пропущені крізь пази між пластинами - дозволило забезпечити складання футерівки без підгонки кріпильних отворів на барабані. Це підвищує надійність футерівки млина. На кресленні, що додається, зображено у поперечному перерізі барабана млина ділянку футерівки млина. Футерівка млина містить плити 1 з еластичного матеріалу, наприклад - з гуми, що встановлені на внутрішній поверхні барабана 2. Плити мають повздовжні заглиблення 3, біля повздовжніх кромок 4 плит, в яких вставлені ліфтери 5 у вигляді брусів з еластичного матеріалу. Ліфтери мають захоплювальні елементи 6, які заформовані в бруси ліфтерів, за допомогою яких ліфтери кріпильними елементами 7 прикріплені до барабана з притиском плит. Захоплювальні елементи 6 з боку ближньої ділянки внутрішньої поверхні барабана 2 виконані з двома повздовжніми пластинами 8, що розташовані в загальній площині з утворенням паза 9 між ними. Кріпильні елементи 7 пропущені крізь пази 9 між пластинами 8. Частина 10 захоплювальних елементів 6 з боку пазів 9 випущена з брусів ліфтерів 5, пропущена між повздовжніми кромками 4 плит 1 і уперта у внутрішню поверхню барабана 2. В процесі роботи млина матеріал в обертовому барабані 2 захоплюється брусами ліфтерів 5 разом з кулями, або без них - в залежності від технології подрібнювання - підіймається на деякий кут і спадає вниз на шар матеріалу, що знаходиться на плитах 1, внаслідок чого матеріал подрібнюється. При складанні футерівки коливання розмірів між кріпильними отворами на барабані 2 на встановлення ліфтерів 5 з кріпильними елементами 7 не впливає так як це коливання розмірів компенсується пазами 9 між пластинами 8. Частина 10 захоплювальних елементів 6 з боку пазів 9, що пропущена між повздовжніми кромками 4 плит 1 і уперта у внутрішню поверхню барабана 2 перешкоджає перетиску плит в зоні заглиблень 3. Все це підвищує надійність футерівки млина. 5 Комп’ютерна верстка Л.Литвиненко 41567 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
