Установка відвантаження вапна

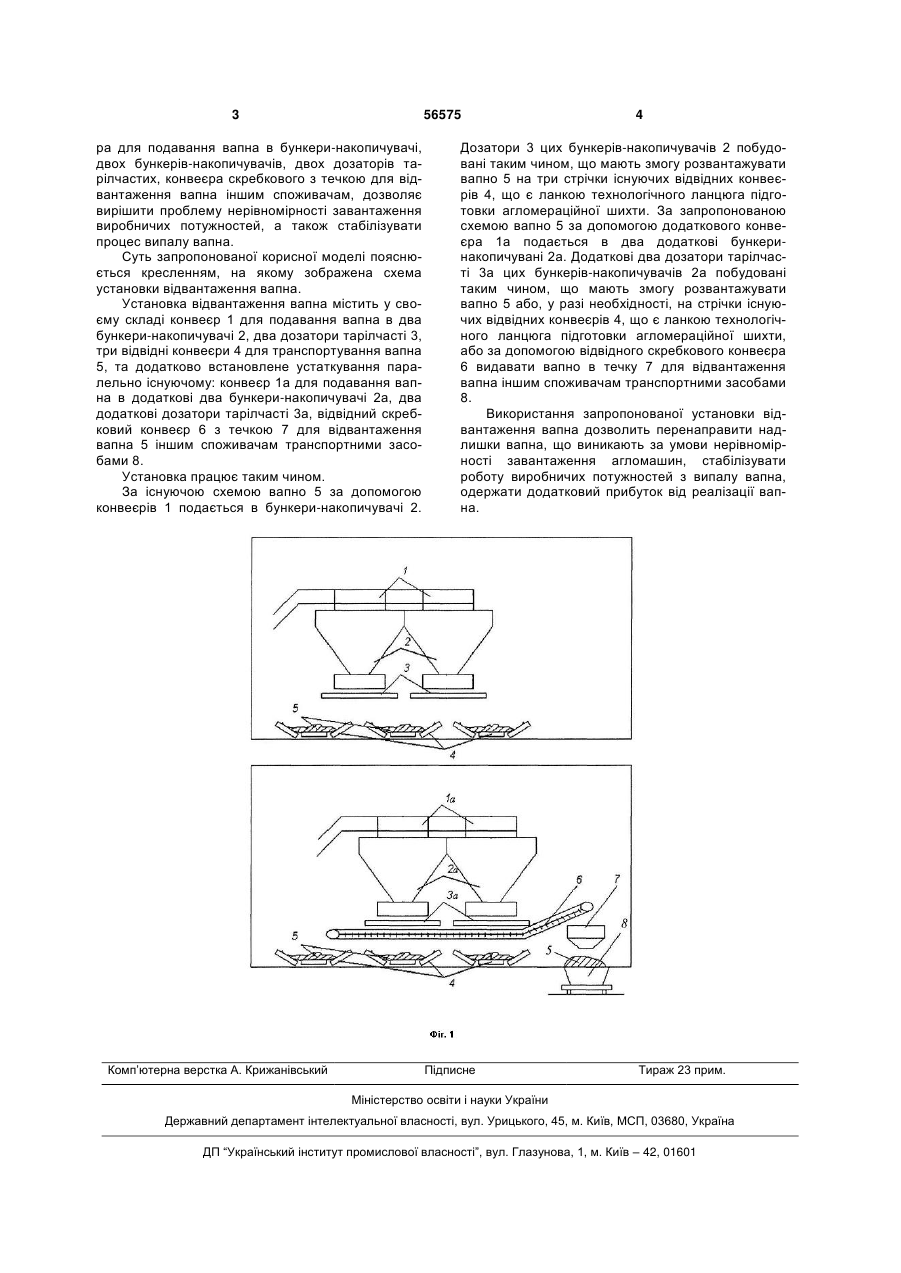

Установка відвантаження вапна, що містить конвеєр для подавання вапна в два бункеринакопичувачі, два дозатори тарілчасті, три відвідні конвеєри, яка відрізняється тим, що паралельно та поряд з існуючим устаткуванням на існуючій виробничій площадці встановлено додатково конвеєр для подавання вапна в додаткові два бункери-накопичувачі, два додаткові дозатори тарілчасті, відвідний скребковий конвеєр та протічку для відвантаження вапна іншим споживачам транспортними засобами. (19) (21) u201004238 (22) 12.04.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) МАТВІЄНКОВ СЕРГІЙ АНАТОЛІЙОВИЧ, СИРОТА ВОЛОДИМИР ІЛЛІЧ, ІВАШИНА ВОЛОДИМИР ВОЛОДИМИРОВИЧ, САВІНКІН СЕРГІЙ ЄВГЕНОВИЧ, ДЕЙКІН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ГРИВКО АНДРІЙ АНАТОЛІЙОВИЧ, САВЕНКО ВІКТОР ВОЛОДИМИРОВИЧ, ЄРМАШОВ ІГОР ОЛЕКСАНДРОВИЧ, СИДОРОВ СЕРГІЙ МИХАЙЛОВИЧ 3 56575 ра для подавання вапна в бункери-накопичувачі, двох бункерів-накопичувачів, двох дозаторів тарілчастих, конвеєра скребкового з течкою для відвантаження вапна іншим споживачам, дозволяє вирішити проблему нерівномірності завантаження виробничих потужностей, а також стабілізувати процес випалу вапна. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема установки відвантаження вапна. Установка відвантаження вапна містить у своєму складі конвеєр 1 для подавання вапна в два бункери-накопичувачі 2, два дозатори тарілчасті 3, три відвідні конвеєри 4 для транспортування вапна 5, та додатково встановлене устаткування паралельно існуючому: конвеєр 1а для подавання вапна в додаткові два бункери-накопичувачі 2а, два додаткові дозатори тарілчасті 3а, відвідний скребковий конвеєр 6 з течкою 7 для відвантаження вапна 5 іншим споживачам транспортними засобами 8. Установка працює таким чином. За існуючою схемою вапно 5 за допомогою конвеєрів 1 подається в бункери-накопичувачі 2. Комп’ютерна верстка А. Крижанівський 4 Дозатори 3 цих бункерів-накопичувачів 2 побудовані таким чином, що мають змогу розвантажувати вапно 5 на три стрічки існуючих відвідних конвеєрів 4, що є ланкою технологічного ланцюга підготовки агломераційної шихти. За запропонованою схемою вапно 5 за допомогою додаткового конвеєра 1а подається в два додаткові бункеринакопичувані 2а. Додаткові два дозатори тарілчасті 3а цих бункерів-накопичувачів 2а побудовані таким чином, що мають змогу розвантажувати вапно 5 або, у разі необхідності, на стрічки існуючих відвідних конвеєрів 4, що є ланкою технологічного ланцюга підготовки агломераційної шихти, або за допомогою відвідного скребкового конвеєра 6 видавати вапно в течку 7 для відвантаження вапна іншим споживачам транспортними засобами 8. Використання запропонованої установки відвантаження вапна дозволить перенаправити надлишки вапна, що виникають за умови нерівномірності завантаження агломашин, стабілізувати роботу виробничих потужностей з випалу вапна, одержати додатковий прибуток від реалізації вапна. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
