Полімерна композиція

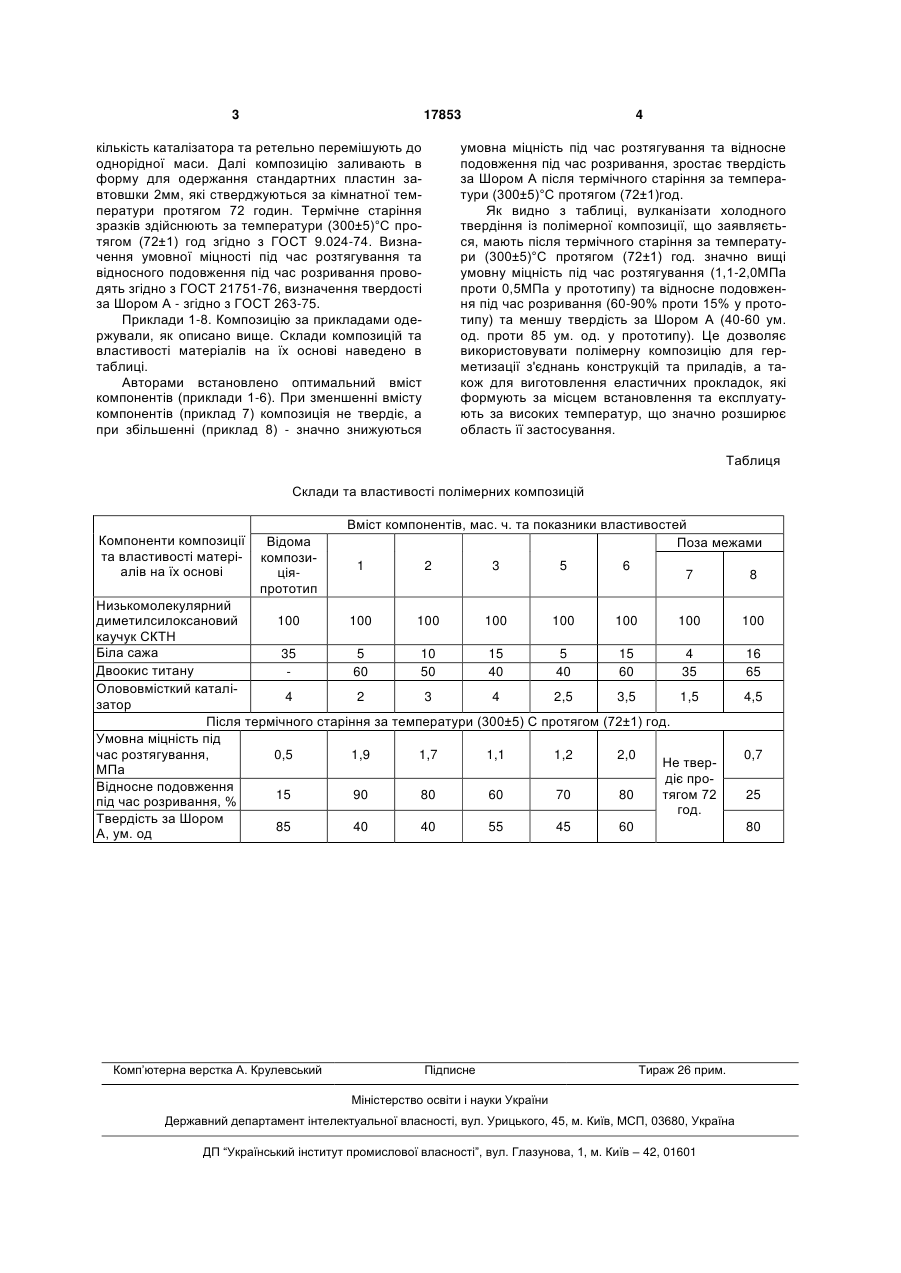

Полімерна композиція, яка містить низькомолекулярний диметилсилоксановий каучук, підси 3 17853 кількість каталізатора та ретельно перемішують до однорідної маси. Далі композицію заливають в форму для одержання стандартних пластин завтовшки 2мм, які стверджуються за кімнатної температури протягом 72 годин. Термічне старіння зразків здійснюють за температури (300±5)°С протягом (72±1) год згідно з ГОСТ 9.024-74. Визначення умовної міцності під час розтягування та відносного подовження під час розривання проводять згідно з ГОСТ 21751-76, визначення твердості за Шором А - згідно з ГОСТ 263-75. Приклади 1-8. Композицію за прикладами одержували, як описано вище. Склади композицій та властивості матеріалів на їх основі наведено в таблиці. Авторами встановлено оптимальний вміст компонентів (приклади 1-6). При зменшенні вмісту компонентів (приклад 7) композиція не твердіє, а при збільшенні (приклад 8) - значно знижуються 4 умовна міцність під час розтягування та відносне подовження під час розривання, зростає твердість за Шором А після термічного старіння за температури (300±5)°С протягом (72±1)год. Як видно з таблиці, вулканізати холодного твердіння із полімерної композиції, що заявляється, мають після термічного старіння за температури (300±5)°С протягом (72±1) год. значно вищі умовну міцність під час розтягування (1,1-2,0МПа проти 0,5МПа у прототипу) та відносне подовження під час розривання (60-90% проти 15% у прототипу) та меншу твердість за Шором А (40-60 ум. од. проти 85 ум. од. у прототипу). Це дозволяє використовувати полімерну композицію для герметизації з'єднань конструкцій та приладів, а також для виготовлення еластичних прокладок, які формують за місцем встановлення та експлуатують за високих температур, що значно розширює область її застосування. Таблиця Склади та властивості полімерних композицій Компоненти композиції та властивості матеріалів на їх основі Відома композиціяпрототип Вміст компонентів, мас. ч. та показники властивостей Поза межами 1 2 3 5 6 7 Низькомолекулярний диметилсилоксановий 100 100 100 100 100 100 100 каучук СКТН Біла сажа 35 5 10 15 5 15 4 Двоокис титану 60 50 40 40 60 35 Олововмісткий каталі4 2 3 4 2,5 3,5 1,5 затор Після термічного старіння за температури (300±5) С протягом (72±1) год. Умовна міцність під час розтягування, 0,5 1,9 1,7 1,1 1,2 2,0 Не тверМПа діє проВідносне подовження 15 90 80 60 70 80 тягом 72 під час розривання, % год. Твердість за Шором 85 40 40 55 45 60 А, ум. од Комп’ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8 100 16 65 4,5 0,7 25 80
