Адсорбер з поглиначем у вигляді перевернутого глухого циліндра

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 56582

Опубліковано: 25.01.2011

Автори: Сидоренко Сергій Вікторович, Самкова Юлія Анатоліївна

Завантажити PDF файл.

Формула / Реферат

1. Адсорбер періодичної дії із зернистим нерухомим шаром сорбенту, який складається з корпусу та циліндричних сітчастих обичайок, який відрізняється тим, що у верхній частині апарата встановлено горизонтальну сітку.

2. Адсорбер за п. 1, який відрізняється тим, що як сорбент використовується активоване регенероване вугілля.

3. Адсорбер за пп. 1, 2, який відрізняється тим, що запропонована форма розміщення сорбенту дозволяє раціонально використовувати специфіку процесу: лінія фронту рівних концентрацій повторює форму фільтра (глухий циліндр).

Текст

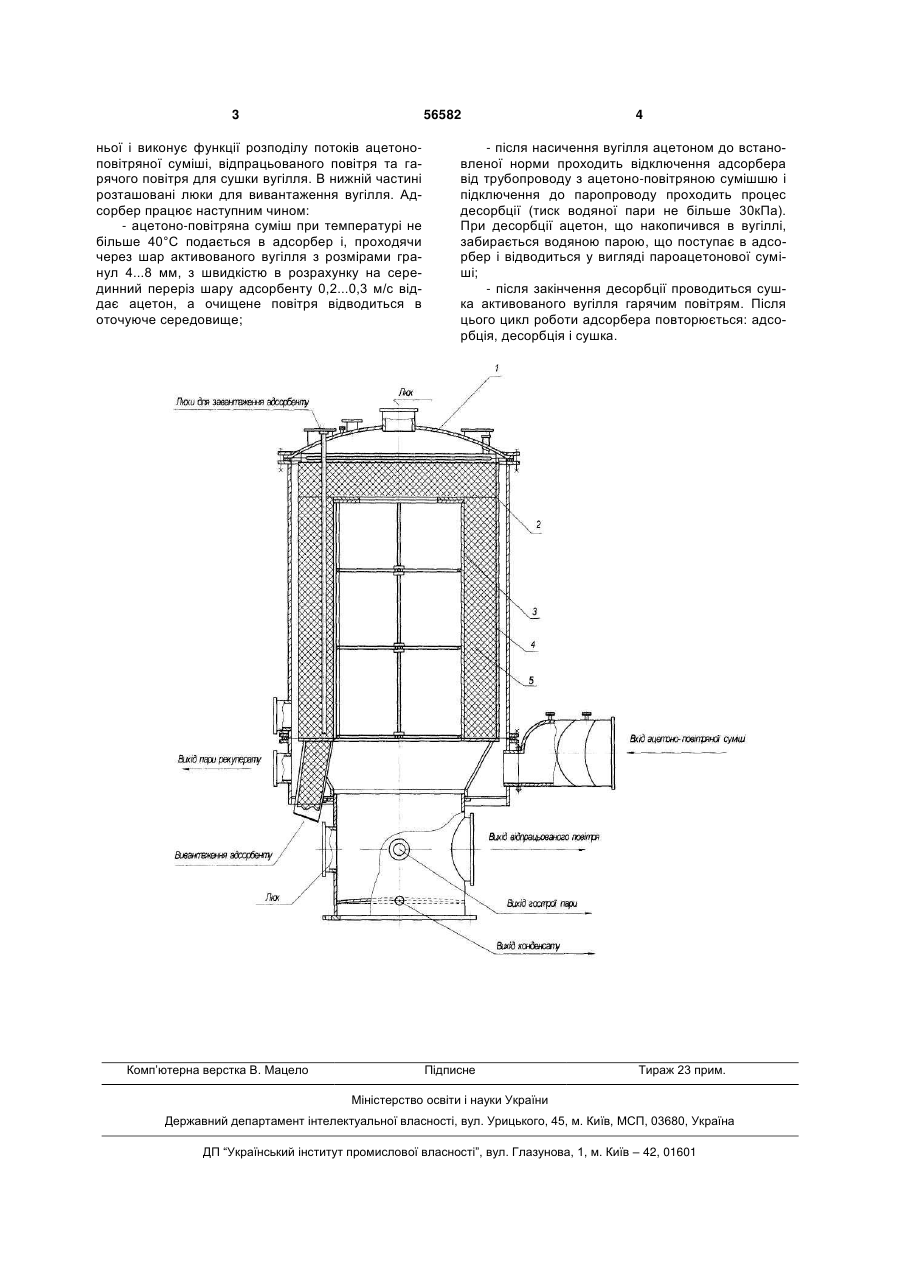

1. Адсорбер періодичної дії із зернистим нерухомим шаром сорбенту, який складається з корпусу та циліндричних сітчастих обичайок, який відрі 3 56582 ньої і виконує функції розподілу потоків ацетоноповітряної суміші, відпрацьованого повітря та гарячого повітря для сушки вугілля. В нижній частині розташовані люки для вивантаження вугілля. Адсорбер працює наступним чином: - ацетоно-повітряна суміш при температурі не більше 40°С подається в адсорбер і, проходячи через шар активованого вугілля з розмірами гранул 4...8 мм, з швидкістю в розрахунку на серединний переріз шару адсорбенту 0,2...0,3 м/с віддає ацетон, а очищене повітря відводиться в оточуюче середовище; Комп’ютерна верстка В. Мацело 4 - після насичення вугілля ацетоном до встановленої норми проходить відключення адсорбера від трубопроводу з ацетоно-повітряною сумішшю і підключення до паропроводу проходить процес десорбції (тиск водяної пари не більше 30кПа). При десорбції ацетон, що накопичився в вугіллі, забирається водяною парою, що поступає в адсорбер і відводиться у вигляді пароацетонової суміші; - після закінчення десорбції проводиться сушка активованого вугілля гарячим повітрям. Після цього цикл роботи адсорбера повторюється: адсорбція, десорбція і сушка. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Adsorber with absorber in form of inverted blind cylinder

Автори англійською

Sydorenko Serhii Viktorovych, Samkova Yulia Anatoliivna

Назва патенту російською

Адсорбер c поглотителем b виде перевернутого глухого цилиндра

Автори російською

Сидоренко Сергей Викторович, Самкова Юлия Анатольевна

МПК / Мітки

МПК: B01D 53/02

Мітки: поглиначем, вигляді, перевернутого, адсорбер, циліндра, глухого
