Пристрій для просвічування внутрішньої будови зуба через зовнішню поверхню щелепи
Формула / Реферат
Пристрій для просвічування внутрішньої будови зуба через зовнішню поверхню щелепи, що складається з корпусу, керамічного стакана з силіконовою лінзою, світлодіода, світлопровода, радіатора охолоджування, входу зарядного пристрою, блока живлення, резисторів, переривника, що фіксує кільця, посадочної трубки і зарядного пристрою, який відрізняється тим, що для локалізації кореневого каналу зуба при ендодонтичному лікуванні (перелікуванні) як освітлювач використовують світлодіод.
Текст

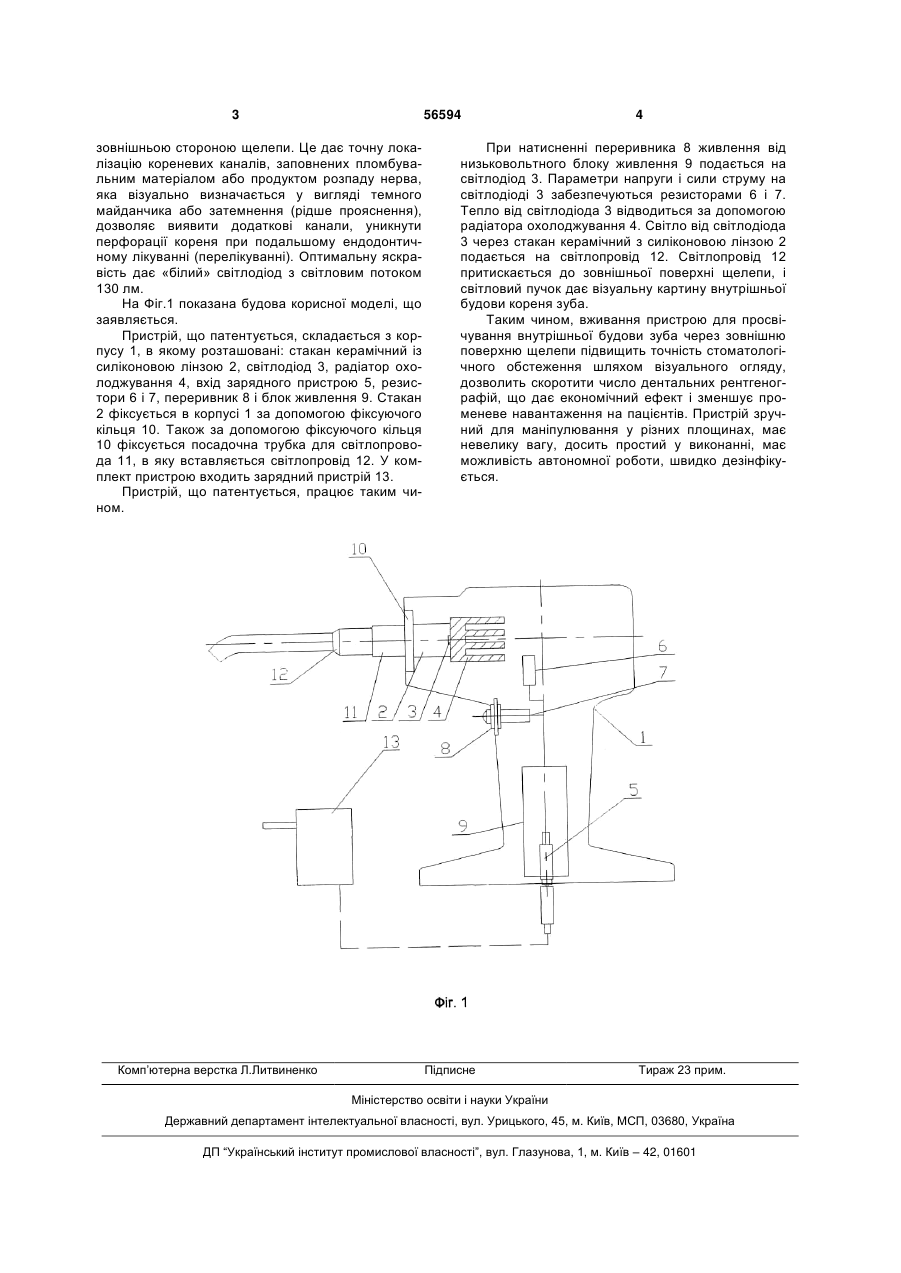

Пристрій для просвічування внутрішньої будови зуба через зовнішню поверхню щелепи, що складається з корпусу, керамічного стакана з силі 3 56594 зовнішньою стороною щелепи. Це дає точну локалізацію кореневих каналів, заповнених пломбувальним матеріалом або продуктом розпаду нерва, яка візуально визначається у вигляді темного майданчика або затемнення (рідше прояснення), дозволяє виявити додаткові канали, уникнути перфорації кореня при подальшому ендодонтичному лікуванні (перелікуванні). Оптимальну яскравість дає «білий» світлодіод з світловим потоком 130 лм. На Фіг.1 показана будова корисної моделі, що заявляється. Пристрій, що патентується, складається з корпусу 1, в якому розташовані: стакан керамічний із силіконовою лінзою 2, світлодіод 3, радіатор охолоджування 4, вхід зарядного пристрою 5, резистори 6 і 7, переривник 8 і блок живлення 9. Стакан 2 фіксується в корпусі 1 за допомогою фіксуючого кільця 10. Також за допомогою фіксуючого кільця 10 фіксується посадочна трубка для світлопровода 11, в яку вставляється світлопровід 12. У комплект пристрою входить зарядний пристрій 13. Пристрій, що патентується, працює таким чином. Комп’ютерна верстка Л.Литвиненко 4 При натисненні переривника 8 живлення від низьковольтного блоку живлення 9 подається на світлодіод 3. Параметри напруги і сили струму на світлодіоді 3 забезпечуються резисторами 6 і 7. Тепло від світлодіода 3 відводиться за допомогою радіатора охолоджування 4. Світло від світлодіода 3 через стакан керамічний з силіконовою лінзою 2 подається на світлопровід 12. Світлопровід 12 притискається до зовнішньої поверхні щелепи, і світловий пучок дає візуальну картину внутрішньої будови кореня зуба. Таким чином, вживання пристрою для просвічування внутрішньої будови зуба через зовнішню поверхню щелепи підвищить точність стоматологічного обстеження шляхом візуального огляду, дозволить скоротити число дентальних рентгенографій, що дає економічний ефект і зменшує променеве навантаження на пацієнтів. Пристрій зручний для маніпулювання у різних площинах, має невелику вагу, досить простий у виконанні, має можливість автономної роботи, швидко дезінфікується. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for raying of tooth internal structure through the jaw external surface
Автори англійськоюShereko Yevhan Valentynovych
Назва патенту російськоюУстройство для просвечивания внутреннего строения зуба через внешнюю поверхность челюсти
Автори російськоюШереко Евгений Валентинович
МПК / Мітки
МПК: A61B 1/24
Мітки: будови, зовнішню, зуба, просвічування, внутрішньої, пристрій, щелепи, поверхню
