Ротаційний двофарбовий друкарський апарат тампонного друку

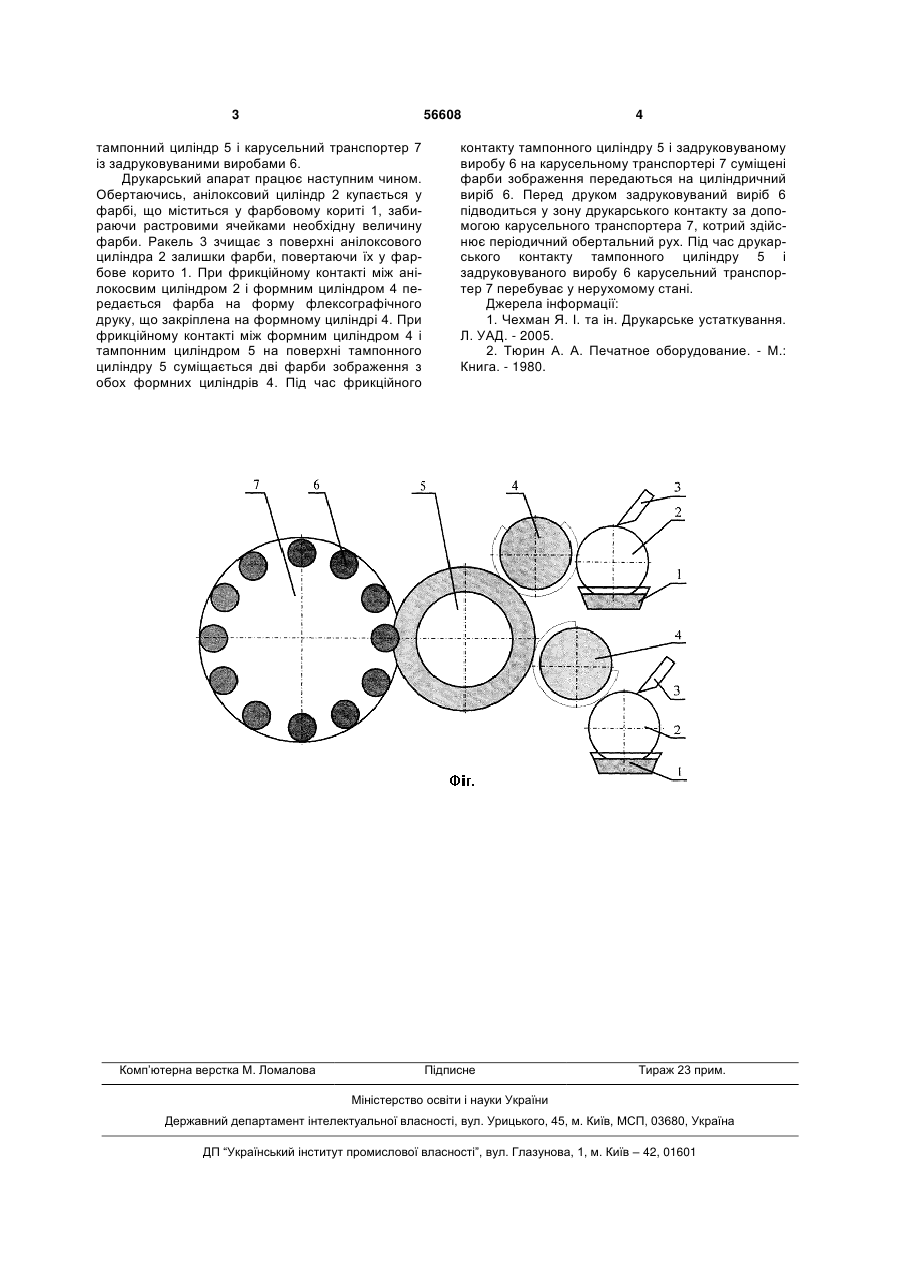

Ротаційний двофарбовий друкарський апарат тампонного друку, який містить фарбове корито, анілоксовий циліндр, ракель, формний циліндр, тампонний циліндр і транспортер із циліндричними виробами, який відрізняється тим, що додатково містить друге фарбове корито, другий анілоксовий циліндр, другий ракель і другий формний циліндр; на кожному формному циліндрі закріплена форма флексографічного друку, а тампонний циліндр встановлено з можливістю утворення лише фрикційного зв'язку із задруковуваним циліндричним виробом. (19) (21) u201006544 (22) 28.05.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ЯНИЦЬКИЙ ВІТАЛІЙ ГЕНРИХОВИЧ, ПЕРКІН ПЕТРО ОЛЕКСІЙОВИЧ, МЕСРОПЯН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ОЛЕКСІЄНКО АНАТОЛІЙ ІВАНОВИЧ, МАМОЧКА ПЕТРО ОЛЕКСАНДРОВИЧ, ВИПИХ ВИКТОР РЕМОВИЧ, ВІХОТЬ ОЛЕКСІЙ МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 56608 тампонний циліндр 5 і карусельний транспортер 7 із задруковуваними виробами 6. Друкарський апарат працює наступним чином. Обертаючись, анілоксовий циліндр 2 купається у фарбі, що міститься у фарбовому кориті 1, забираючи растровими ячейками необхідну величину фарби. Ракель 3 зчищає з поверхні анілоксового циліндра 2 залишки фарби, повертаючи їх у фарбове корито 1. При фрикційному контакті між анілокосвим циліндром 2 і формним циліндром 4 передається фарба на форму флексографічного друку, що закріплена на формному циліндрі 4. При фрикційному контакті між формним циліндром 4 і тампонним циліндром 5 на поверхні тампонного циліндру 5 суміщається дві фарби зображення з обох формних циліндрів 4. Під час фрикційного Комп’ютерна верстка М. Ломалова 4 контакту тампонного циліндру 5 і задруковуваному виробу 6 на карусельному транспортері 7 суміщені фарби зображення передаються на циліндричний виріб 6. Перед друком задруковуваний виріб 6 підводиться у зону друкарського контакту за допомогою карусельного транспортера 7, котрий здійснює періодичний обертальний рух. Під час друкарського контакту тампонного циліндру 5 і задруковуваного виробу 6 карусельний транспортер 7 перебуває у нерухомому стані. Джерела інформації: 1. Чехман Я. І. та ін. Друкарське устаткування. Л. УАД. - 2005. 2. Тюрин А. А. Печатное оборудование. - М.: Книга. - 1980. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
