Пристрій для калібрування осьових півкруглих канавок деталей машин

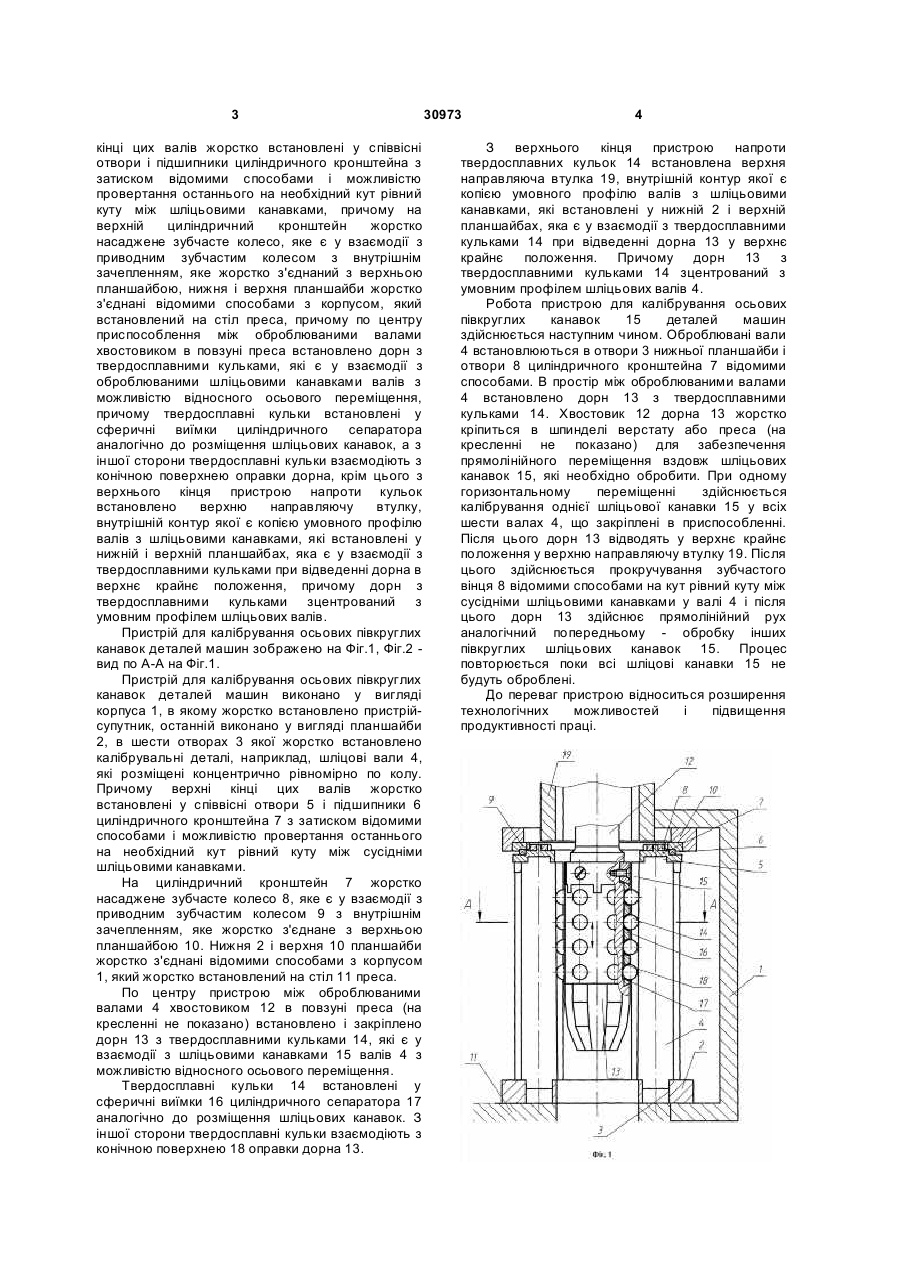

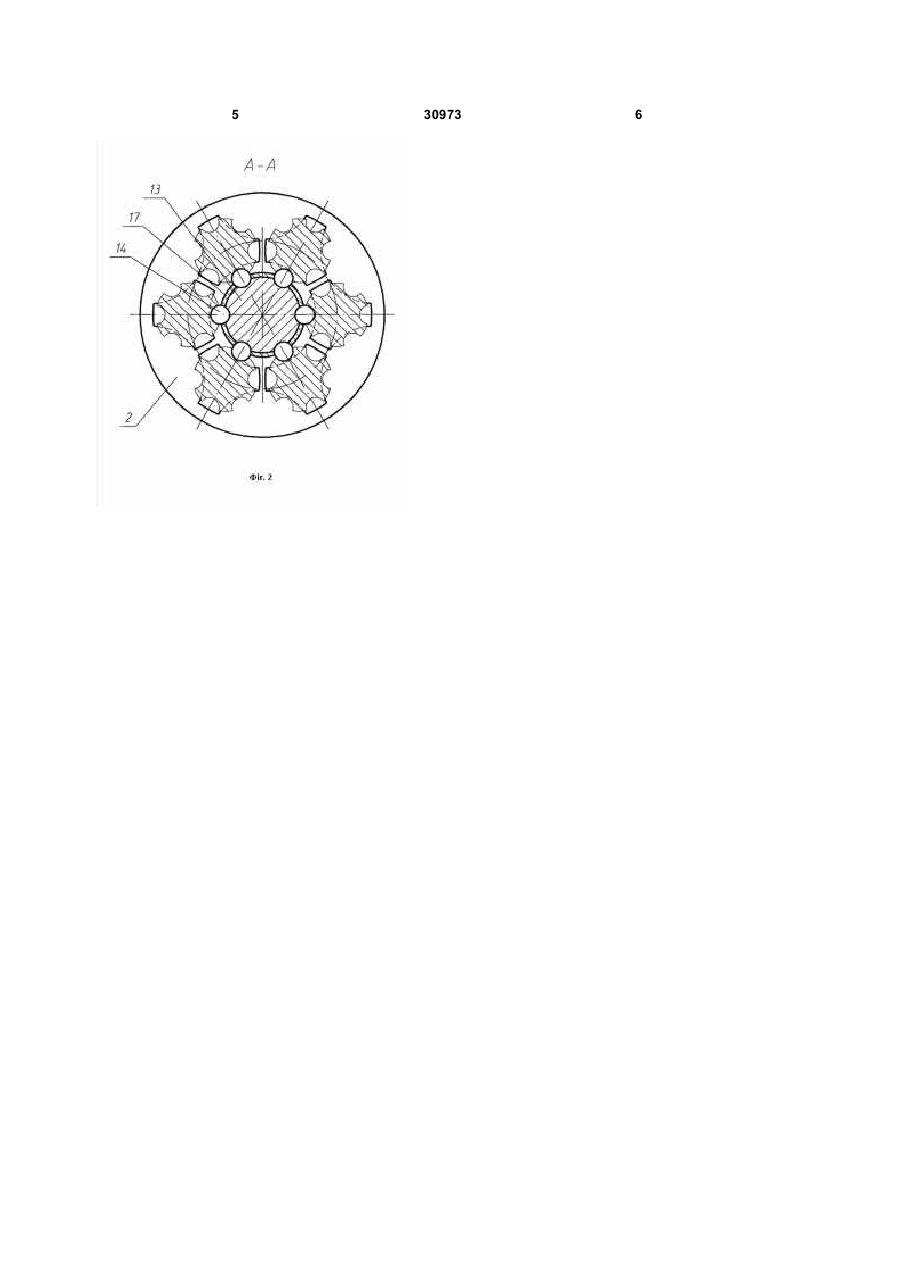

Пристрій для калібрування осьових півкруглих канавок деталей машин, який виконано у вигляді корпуса, оправки, хвостовика, дорнуючих установлювальних, затискних і направляючих елементів, приводу інструмента - дорна, в якому встановлено твердосплавні калібруючі елементи з можливістю осьового переміщення, який відрізняється тим, що пристрій оснащений пристроєм-супутником, який виконано у вигляді нижньої і верхньої планшайби, в шести отворах якої жорстко встановлено калібрувальні деталі, наприклад шліцьові вали, які розміщені концентрично і рівномірно по колу, причому верхні кінці цих валів жорстко встановлені у співвісні отвори і підшипники циліндричного кронштейна з U 2 (19) 1 3 кінці цих валів жорстко встановлені у співвісні отвори і підшипники циліндричного кронштейна з затиском відомими способами і можливістю провертання останнього на необхідний кут рівний куту між шліцьовими канавками, причому на верхній циліндричний кронштейн жорстко насаджене зубчасте колесо, яке є у взаємодії з приводним зубчастим колесом з внутрішнім зачепленням, яке жорстко з'єднаний з верхньою планшайбою, нижня і верхня планшайби жорстко з'єднані відомими способами з корпусом, який встановлений на стіл преса, причому по центру приспособлення між оброблюваними валами хвостовиком в повзуні преса встановлено дорн з твердосплавними кульками, які є у взаємодії з оброблюваними шліцьовими канавками валів з можливістю відносного осьового переміщення, причому твердосплавні кульки встановлені у сферичні виїмки циліндричного сепаратора аналогічно до розміщення шліцьових канавок, а з іншої сторони твердосплавні кульки взаємодіють з конічною поверхнею оправки дорна, крім цього з верхнього кінця пристрою напроти кульок встановлено верхню направляючу втулку, внутрішній контур якої є копією умовного профілю валів з шліцьовими канавками, які встановлені у нижній і верхній планшайбах, яка є у взаємодії з твердосплавними кульками при відведенні дорна в верхнє крайнє положення, причому дорн з твердосплавними кульками зцентрований з умовним профілем шліцьових валів. Пристрій для калібрування осьових півкруглих канавок деталей машин зображено на Фіг.1, Фіг.2 вид по А-А на Фіг.1. Пристрій для калібрування осьових півкруглих канавок деталей машин виконано у вигляді корпуса 1, в якому жорстко встановлено пристрійсупутник, останній виконано у вигляді планшайби 2, в шести отворах 3 якої жорстко встановлено калібрувальні деталі, наприклад, шліцові вали 4, які розміщені концентрично рівномірно по колу. Причому верхні кінці цих валів жорстко встановлені у співвісні отвори 5 і підшипники 6 циліндричного кронштейна 7 з затиском відомими способами і можливістю провертання останнього на необхідний кут рівний куту між сусідніми шліцьовими канавками. На циліндричний кронштейн 7 жорстко насаджене зубчасте колесо 8, яке є у взаємодії з приводним зубчастим колесом 9 з внутрішнім зачепленням, яке жорстко з'єднане з верхньою планшайбою 10. Нижня 2 і верхня 10 планшайби жорстко з'єднані відомими способами з корпусом 1, який жорстко встановлений на стіл 11 преса. По центру пристрою між оброблюваними валами 4 хвостовиком 12 в повзуні преса (на кресленні не показано) встановлено і закріплено дорн 13 з твердосплавними кульками 14, які є у взаємодії з шліцьовими канавками 15 валів 4 з можливістю відносного осьового переміщення. Твердосплавні кульки 14 встановлені у сферичні виїмки 16 циліндричного сепаратора 17 аналогічно до розміщення шліцьових канавок. З іншої сторони твердосплавні кульки взаємодіють з конічною поверхнею 18 оправки дорна 13. 30973 4 З верхнього кінця пристрою напроти твердосплавних кульок 14 встановлена верхня направляюча втулка 19, внутрішній контур якої є копією умовного профілю валів з шліцьовими канавками, які встановлені у нижній 2 і верхній планшайбах, яка є у взаємодії з твердосплавними кульками 14 при відведенні дорна 13 у верхнє крайнє положення. Причому дорн 13 з твердосплавними кульками 14 зцентрований з умовним профілем шліцьових валів 4. Робота пристрою для калібрування осьових півкруглих канавок 15 деталей машин здійснюється наступним чином. Оброблювані вали 4 встановлюються в отвори 3 нижньої планшайби і отвори 8 циліндричного кронштейна 7 відомими способами. В простір між оброблюваними валами 4 встановлено дорн 13 з твердосплавними кульками 14. Хвостовик 12 дорна 13 жорстко кріпиться в шпинделі верстату або преса (на кресленні не показано) для забезпечення прямолінійного переміщення вздовж шліцьових канавок 15, які необхідно обробити. При одному горизонтальному переміщенні здійснюється калібрування однієї шліцьової канавки 15 у всіх шести валах 4, що закріплені в приспособленні. Після цього дорн 13 відводять у верхнє крайнє положення у верхню направляючу втулку 19. Після цього здійснюється прокручування зубчастого вінця 8 відомими способами на кут рівний куту між сусідніми шліцьовими канавками у валі 4 і після цього дорн 13 здійснює прямолінійний рух аналогічний попередньому - обробку інших півкруглих шліцьових канавок 15. Процес повторюється поки всі шліцові канавки 15 не будуть оброблені. До переваг пристрою відноситься розширення технологічних можливостей і підвищення продуктивності праці. 5 30973 6
