Струмознімач екскаватора
Номер патенту: 35877
Опубліковано: 16.04.2001
Автори: Чуйко Віктор Андрійович, Мунтянов Олександр Федосійович
Формула / Реферат
1. Струмознімач екскаватора, що містить нерухомі контактні кільця з канавкою закріплені на ізоляторах, встановлених на базі, і ковзні контакти, закріплені на ізоляторах, встановлених на, поворотній платформі, який відрізняється тим, що ковзні контакти у вигляді стрічки із пакета гнучкої латуні фольги охоплюють нерухомі контактні кільця в канавках яких вони розміщені.
2. Струмознімач за п.1, який відрізняється тим, що поверх ковзаних контактів акладено гумову стрічку, яка закріплена до ізоляторів на платформі.
3. Струмознімач за п.п.1,2, який відрізняється тим, що пакет фольги одним кінцем прикріплений до ізолятора, а на другому кінці має скобу, через яку проходить гумова-стрічка.
4. Струмознімач за п.2, який відрізняється тим, що кінці гумової стрічки при охоплені пакета фольги перехрещуються між собою, і одна із гілок стрічки має скобу, в яку просунута друга гілка.
5. Струмознімач за п. 1, який відрізняється тим, що опорні ізолятори, на яких закріплені контактні кільця і ковзні контакти, встановлені горизонтально.
Джерела інформації.
1. Открытия, изобретения, промышленные образцы, товарные знаки 1980.№25 а. с.746788
2. Открытия, изобретения, промышленные образцы, товарные знаки 1980,№39. а. с. 773802
Текст

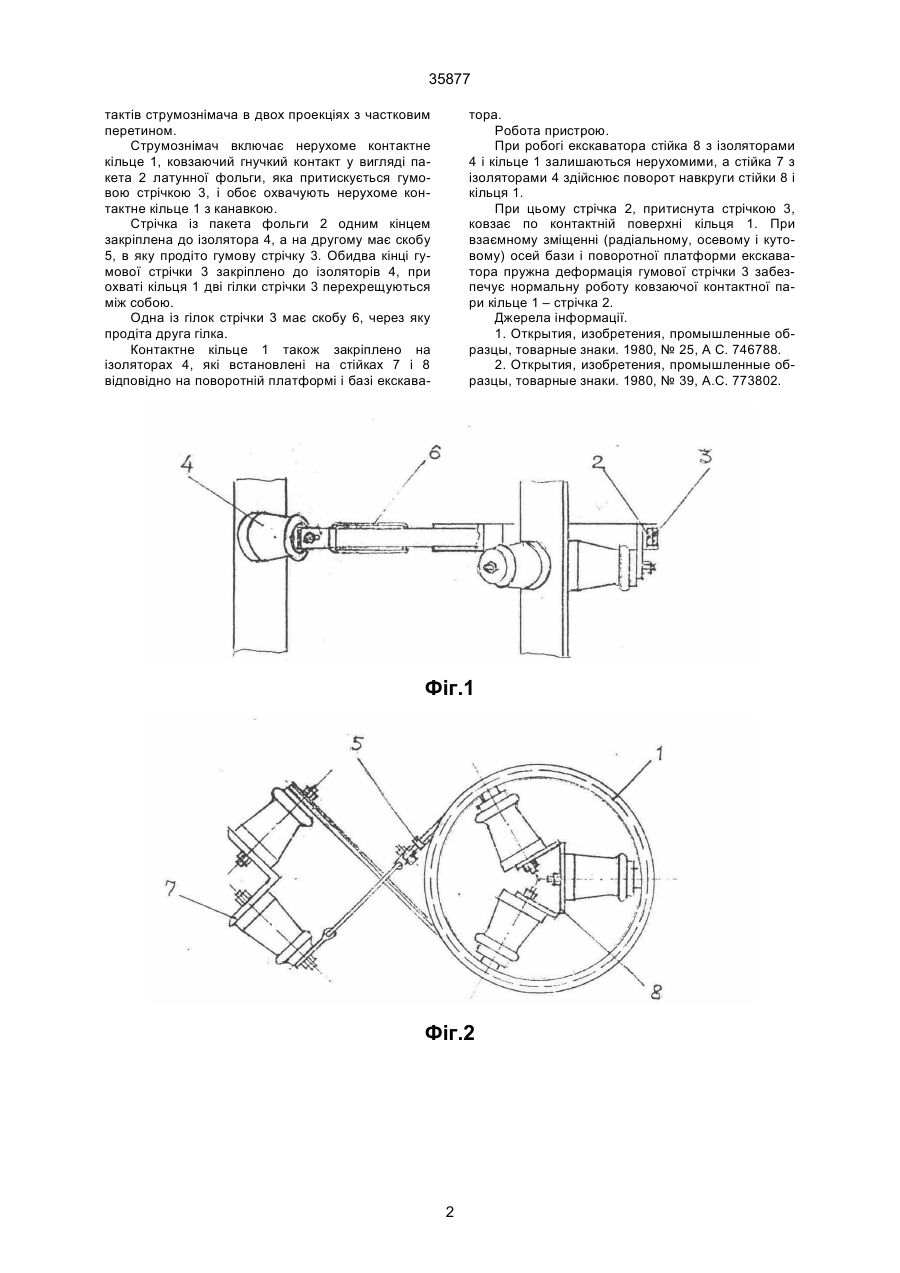

1. Струмознімач екскаватора, що містить нерухомі контактні кільця з канавкою, закріплені на ізоляторах, встановлених на базі, і ковзні контакти, закріплені на ізоляторах, встановлених на поворотній платформі, який відрізняється тим, що ковзні контакти у вигляді стрічки із пакета гнучкої латунної фольги охоплюють нерухомі контактні кільця, в канавках яких вони розміщені. 35877 тактів струмознімача в двох проекціях з частковим перетином. Струмознімач включає нерухоме контактне кільце 1, ковзаючий гнучкий контакт у вигляді пакета 2 латунної фольги, яка притискується гумовою стрічкою 3, і обоє охвачують нерухоме контактне кільце 1 з канавкою. Стрічка із пакета фольги 2 одним кінцем закріплена до ізолятора 4, а на другому має скобу 5, в яку продіто гумову стрічку 3. Обидва кінці гумової стрічки 3 закріплено до ізоляторів 4, при охваті кільця 1 дві гілки стрічки 3 перехрещуються між собою. Одна із гілок стрічки 3 має скобу 6, через яку продіта друга гілка. Контактне кільце 1 також закріплено на ізоляторах 4, які встановлені на стійках 7 і 8 відповідно на поворотній платформі і базі екскава тора. Робота пристрою. При робогі екскаватора стійка 8 з ізоляторами 4 і кільце 1 залишаються нерухомими, а стійка 7 з ізоляторами 4 здійснює поворот навкруги стійки 8 і кільця 1. При цьому стрічка 2, притиснута стрічкою 3, ковзає по контактній поверхні кільця 1. При взаємному зміщенні (радіальному, осевому і кутовому) осей бази і поворотної платформи екскаватора пружна деформація гумової стрічки 3 забезпечує нормальну роботу ковзаючої контактної пари кільце 1 – стрічка 2. Джерела інформації. 1. Открытия, изобретения, промышленные образцы, товарные знаки. 1980, № 25, А С. 746788. 2. Открытия, изобретения, промышленные образцы, товарные знаки. 1980, № 39, А.С. 773802. Фіг.1 Фіг.2 2 35877 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюРпаў±б
Автори англійськоюMuntianov Oleksandr Fedosiiovych, Chuyko Viktor Andriiovych, Chuiko Viktor Andriiovych
Назва патенту російськоюРпаў±б
Автори російськоюмунтянов Александр Федосеевич, Чуйко Виктор Андреевич
МПК / Мітки
МПК: H01R 39/00
Мітки: екскаватора, струмознімач
