Контактний електричний пристрій для обертових ексцентричних систем
Номер патенту: 56663
Опубліковано: 25.01.2011
Автори: Костогриз Сергій Григорович, Капустенський Петро Гнатович, Манзюк Едуард Андрійович
Формула / Реферат
Контактний пристрій, який включає корпус, вал із змонтованим на ньому через ізолююче кільце контактним кільцем, який відрізняється тим, що з'єднані за допомогою пружин щітки розташовані на підпружинених діелектричних опорах.
Текст

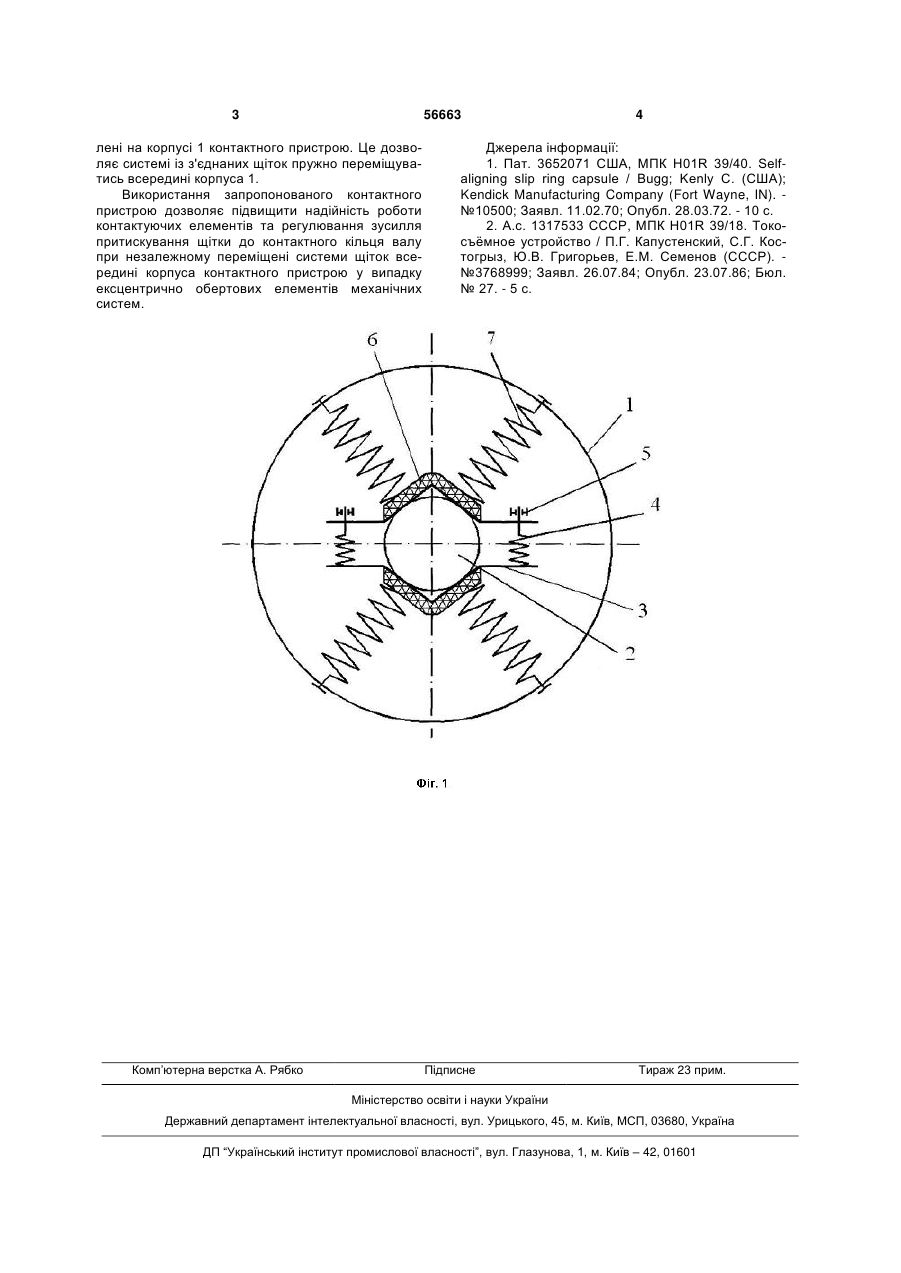

Контактний пристрій, який включає корпус, вал із змонтованим на ньому через ізолююче кільце контактним кільцем, який відрізняється тим, що з'єднані за допомогою пружин щітки розташовані на підпружинених діелектричних опорах. (19) (21) u201007370 (22) 14.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) КАПУСТЕНСЬКИЙ ПЕТРО ГНАТОВИЧ, КОСТОГРИЗ СЕРГІЙ ГРИГОРОВИЧ, МАНЗЮК ЕДУАРД АНДРІЙОВИЧ 3 56663 лені на корпусі 1 контактного пристрою. Це дозволяє системі із з'єднаних щіток пружно переміщуватись всередині корпуса 1. Використання запропонованого контактного пристрою дозволяє підвищити надійність роботи контактуючих елементів та регулювання зусилля притискування щітки до контактного кільця валу при незалежному переміщені системи щіток всередині корпуса контактного пристрою у випадку ексцентрично обертових елементів механічних систем. Комп’ютерна верстка А. Рябко 4 Джерела інформації: 1. Пат. 3652071 США, МПК H01R 39/40. Selfaligning slip ring capsule / Bugg; Kenly С. (США); Kendick Manufacturing Company (Fort Wayne, IN). №10500; Заявл. 11.02.70; Опубл. 28.03.72. - 10 с. 2. A.c. 1317533 СССР, МПК H01R 39/18. Токосъѐмное устройство / П.Г. Капустенский, С.Г. Костогрыз, Ю.В. Григорьев, Е.М. Семенов (СССР). №3768999; Заявл. 26.07.84; Опубл. 23.07.86; Бюл. № 27. - 5 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюContacting device for rotating eccentric systems
Автори англійськоюKapustenskyi Petro Hnatovych, Kostohryz Serhii Hryhorovych, Manzuik Eduard Andriiovych
Назва патенту російськоюKohtakthoe электрическое устройство для вращающихся эксцентрических систем
Автори російськоюКапустенский Петр Игнатьевич, Костогрыз Сергей Григорьевич, Манзюк Эдуард Андреевич
МПК / Мітки
МПК: H01R 39/02
Мітки: ексцентричних, електричний, контактний, систем, пристрій, обертових
