Контактний вузол
Номер патенту: 79985
Опубліковано: 10.08.2007
Автори: Козирський Володимир Вікторович, Каплун Віктор Володимирович, Шевченко Сергій Грігорович
Формула / Реферат
Контактний вузол, що містить повністю електроізоляційний корпус, струмопроводи, контактні елементи, які виконані у вигляді пружних пластин хвилеподібної форми, та заглушки, який відрізняється тим, що містить додаткову пластину хвилеподібної форми зі сплаву з ефектом пам'яті форми, яка механічно контактує з поверхнею контактних елементів.
Текст

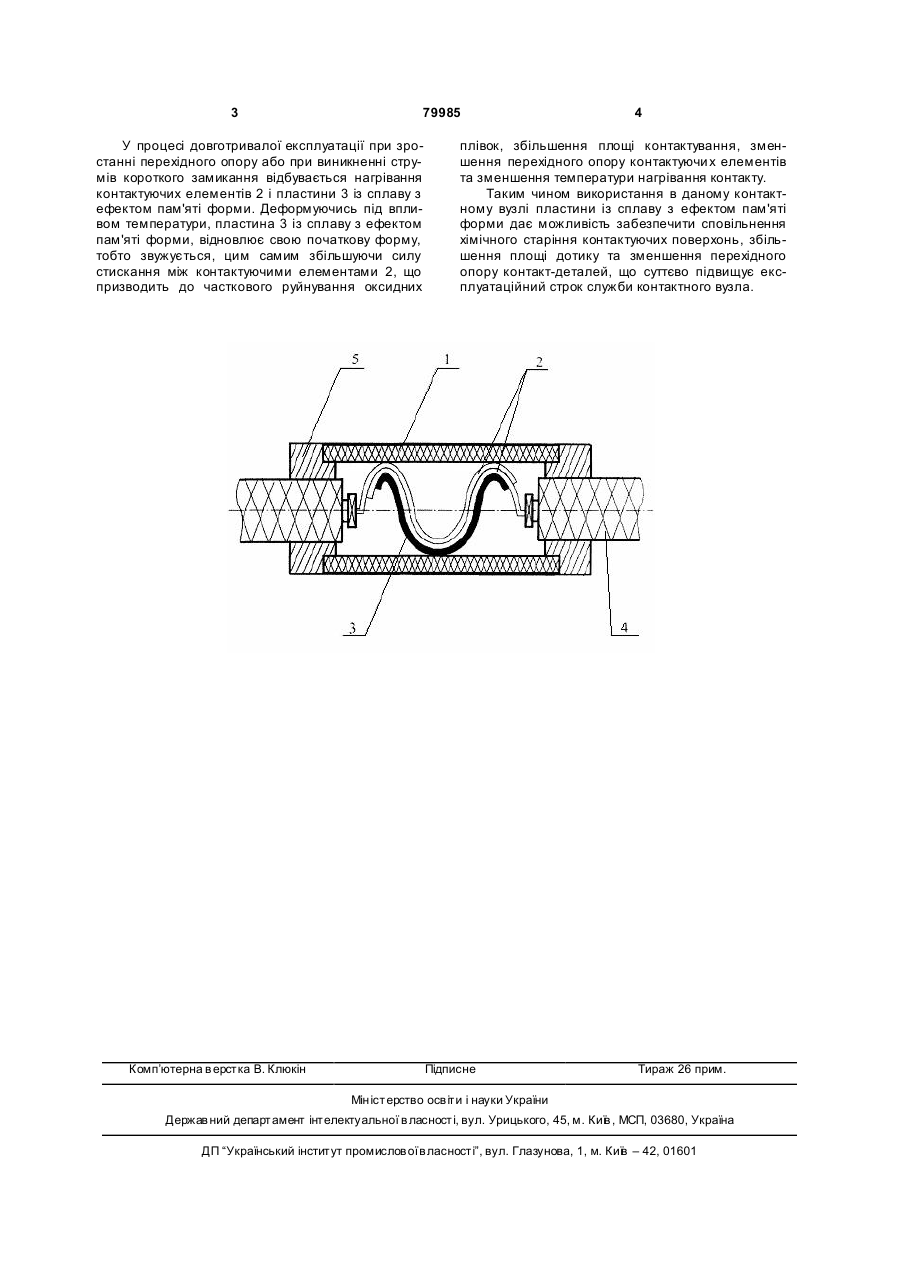

Контактний вузол, що містить повністю електроізоляційний корпус, струмопроводи, контактні елементи, які виконані у вигляді пружних пластин хвилеподібної форми, та заглушки, який відрізняється тим, що містить додаткову пластину хвилеподібної форми зі сплаву з ефектом пам'яті форми, яка механічно контактує з поверхнею контактних елементів. (19) (21) a200502921 (22) 30.03.2005 (24) 10.08.2007 (46) 10.08.2007, Бюл. №12, 2007р. (72) Козирський Володимир Вікторович, Каплун Віктор Володимирович, Шевченко Сергій Григорович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 1517081, H01R 11/09, 1989 RU 2038662, H01R 9/11, 1995 JP 11084166, 7 G02B 6/24, F16B 7/04, F16F 3/04, 1999 3 79985 У процесі довготривалої експлуатації при зростанні перехідного опору або при виникненні струмів короткого замикання відбувається нагрівання контактуючих елементів 2 і пластини 3 із сплаву з ефектом пам'яті форми. Деформуючись під впливом температури, пластина 3 із сплаву з ефектом пам'яті форми, відновлює свою початкову форму, тобто звужується, цим самим збільшуючи силу стискання між контактуючими елементами 2, що призводить до часткового руйнування оксидних Комп’ютерна в ерстка В. Клюкін 4 плівок, збільшення площі контактування, зменшення перехідного опору контактуючи х елементів та зменшення температури нагрівання контакту. Таким чином використання в даному контактному вузлі пластини із сплаву з ефектом пам'яті форми дає можливість забезпечити сповільнення хімічного старіння контактуючих поверхонь, збільшення площі дотику та зменшення перехідного опору контакт-деталей, що суттєво підвищує експлуатаційний строк служби контактного вузла. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюContact unit
Автори англійськоюKozyrskyi Volodymyr Viktorovych, Kaplun Viktor Volodymyrovych
Назва патенту російськоюКонтактный узел
Автори російськоюКозырский Владимир Викторович, Каплун Виктор Владимирович
МПК / Мітки
МПК: H01R 11/00, H01R 4/01
Мітки: вузол, контактний
