Контактний пристрій колекторно-щіткового механізму

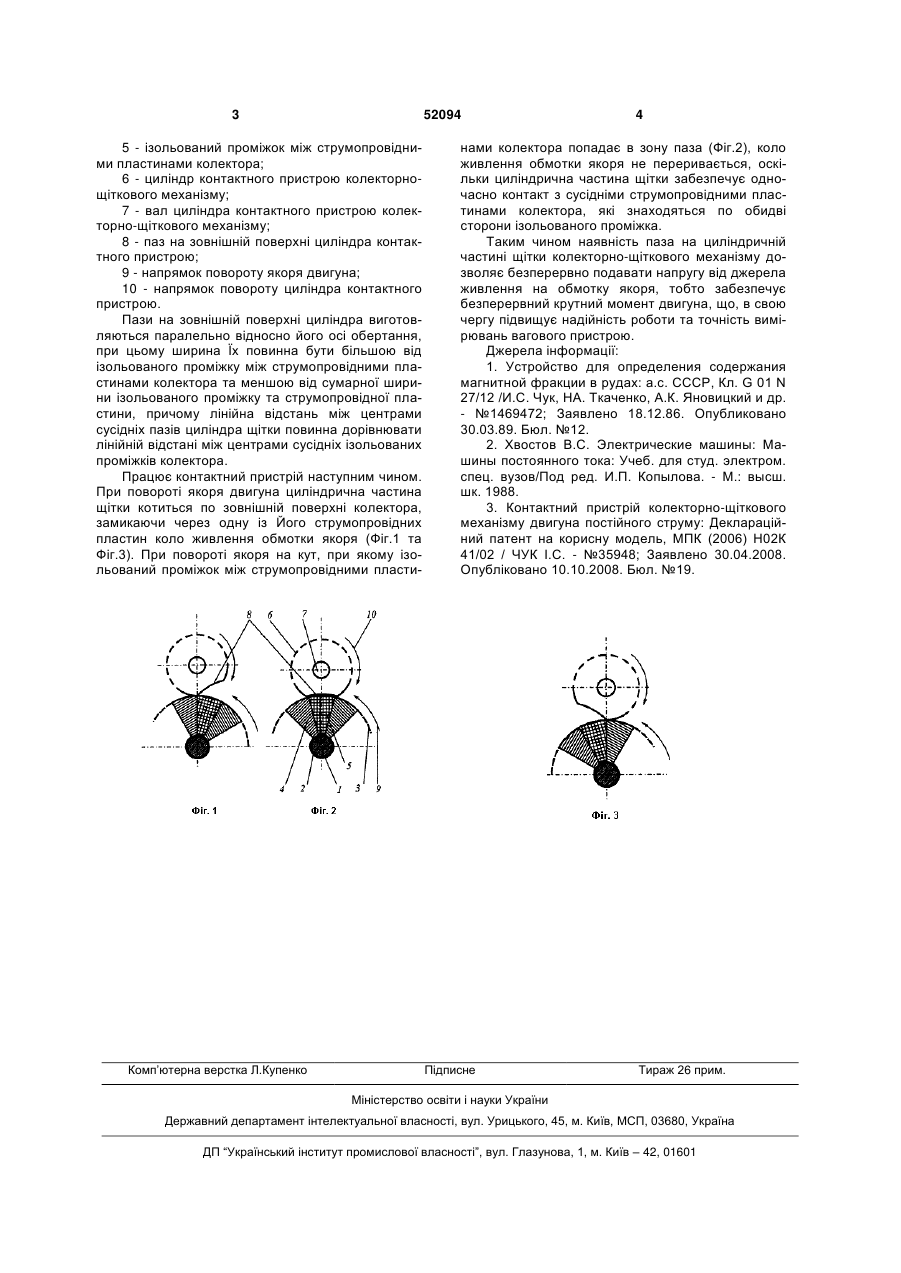

Контактний пристрій колекторно-щіткового механізму двигуна постійного струму, щітка якого виготовлена із струмопровідного матеріалу та складається з двох частин, одна з яких кріпиться в щіткоутримувачі двигуна, а друга являє собою циліндр, який кріпиться в першій частині та котиться по поверхні колектора в процесі роботи колек 3 52094 5 - ізольований проміжок між струмопровідними пластинами колектора; 6 - циліндр контактного пристрою колекторнощіткового механізму; 7 - вал циліндра контактного пристрою колекторно-щіткового механізму; 8 - паз на зовнішній поверхні циліндра контактного пристрою; 9 - напрямок повороту якоря двигуна; 10 - напрямок повороту циліндра контактного пристрою. Пази на зовнішній поверхні циліндра виготовляються паралельно відносно його осі обертання, при цьому ширина Їх повинна бути більшою від ізольованого проміжку між струмопровідними пластинами колектора та меншою від сумарної ширини ізольованого проміжку та струмопровідної пластини, причому лінійна відстань між центрами сусідніх пазів циліндра щітки повинна дорівнювати лінійній відстані між центрами сусідніх ізольованих проміжків колектора. Працює контактний пристрій наступним чином. При повороті якоря двигуна циліндрична частина щітки котиться по зовнішній поверхні колектора, замикаючи через одну із Його струмопровідних пластин коло живлення обмотки якоря (Фіг.1 та Фіг.3). При повороті якоря на кут, при якому ізольований проміжок між струмопровідними пласти Комп’ютерна верстка Л.Купенко 4 нами колектора попадає в зону паза (Фіг.2), коло живлення обмотки якоря не переривається, оскільки циліндрична частина щітки забезпечує одночасно контакт з сусідніми струмопровідними пластинами колектора, які знаходяться по обидві сторони ізольованого проміжка. Таким чином наявність паза на циліндричній частині щітки колекторно-щіткового механізму дозволяє безперервно подавати напругу від джерела живлення на обмотку якоря, тобто забезпечує безперервний крутний момент двигуна, що, в свою чергу підвищує надійність роботи та точність вимірювань вагового пристрою. Джерела інформації: 1. Устройство для определения содержания магнитной фракции в рудах: а.с. СССР, Кл. G 01 N 27/12 /И.С. Чук, НА. Ткаченко, А.К. Яновицкий и др. - №1469472; Заявлено 18.12.86. Опубликовано 30.03.89. Бюл. №12. 2. Хвостов B.C. Электрические машины: Машины постоянного тока: Учеб. для студ. электром. спец. вузов/Под ред. И.П. Копылова. - М.: высш. шк. 1988. 3. Контактний пристрій колекторно-щіткового механізму двигуна постійного струму: Деклараційний патент на корисну модель, МПК (2006) Н02К 41/02 / ЧУК І.С. - №35948; Заявлено 30.04.2008. Опубліковано 10.10.2008. Бюл. №19. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
