Масообмінний контактний пристрій
Номер патенту: 5031
Опубліковано: 28.12.1994
Автори: Таран Віталій Михайлович, Задніпряний Віктор Андрійович, Аністратенко Володимир Олександрович, Заєць Юрій Олександрович, Прохоров Олександр Миколайович
Формула / Реферат
1. Массообменное контактное устройство, содержащее S-образные контактные элементы с поворотными передними стенками, имеющими устройства для выхода газа (пара), сливную перегородку и карман для приема жидкости, отличающееся тем, что, с целью интенсификации процесса массообмена, обеспечения работы в режиме перекрестного и прямоточного взаимодействия фаз в условиях развитой турбулентности, а также расширения диапазона устойчивой работы путем устранения застойных зон, на поверхности контактного устройства, передняя поворотная стенка каждого 8-образного контактного элемента имеет Г-образную форму и состоит из вертикальной части с направленными прорезями для выхода газа и горизонтальной части с окном для прохода газа, расположенным со стороны оси вращения поворотной стенки, а нижняя часть каждого S-образ-ного элемента выполнена криволинейной с радиусом кривизны, превышающим высоту вертикальной части поворотной стенки на величину зазора, обеспечивающего ее свободный поворот, центр которой совпадает с осью вращения поворотной стенки.
2. Устройство по п. 1, отличающееся тем, что верхняя стенка каждого S-образного контактного элемента выполнена с отверстиями для выхода, например, в виде направленных прорезей.

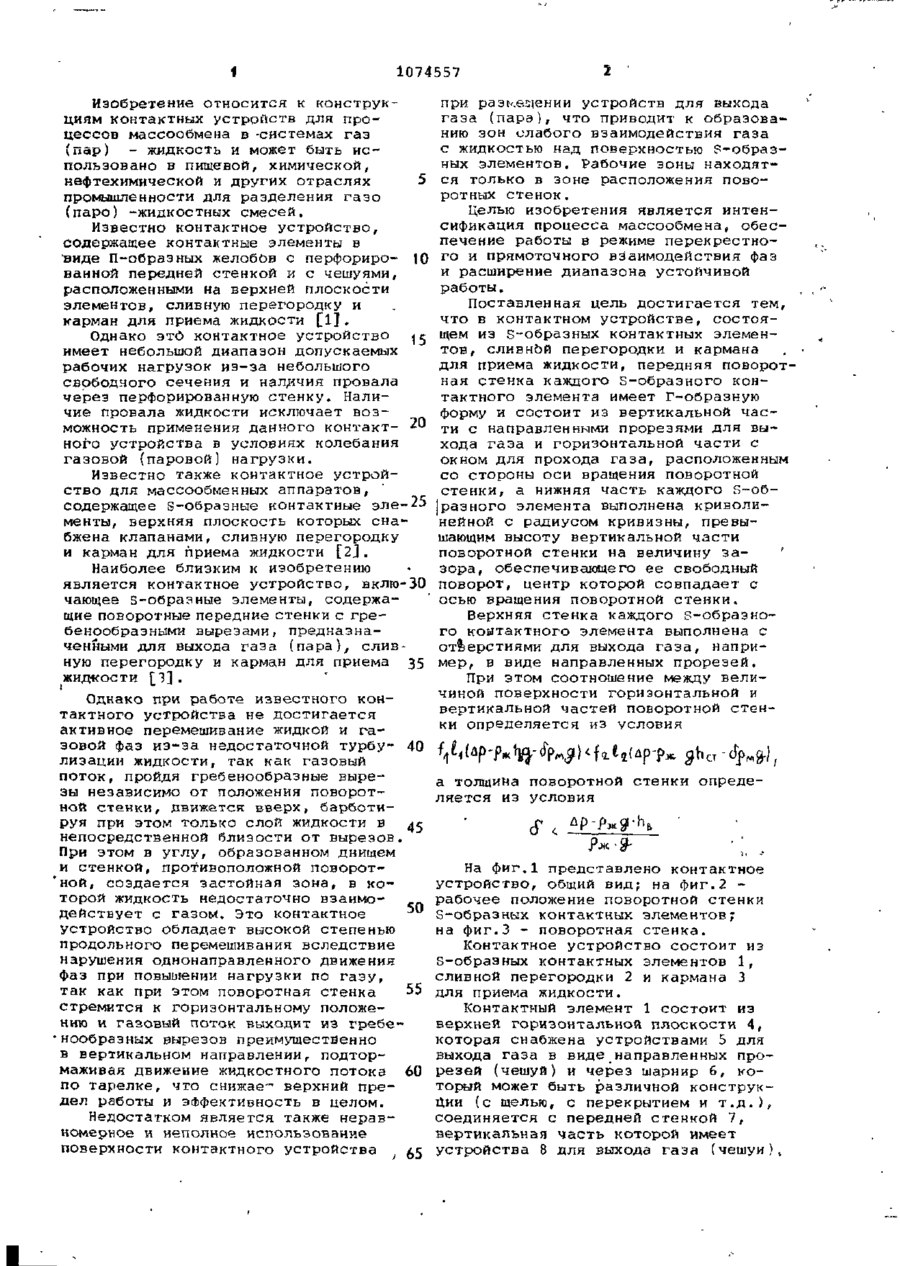

Текст
1- МАССООБМЕННОЕ КОНТАКТНОЕ УСТРОЙСТВО, содержащее s-образные КОНТаКТйЫе ЗЛЄМЄНТЬ> С ПОВОРОТНЫМИ передними стенками, имеющими усіройства для выхода газа (пара!, спивную перегородку и карман для приема жидкости ( о т л и ч а ю щ е е с я тем, что, с целью интенсификации процесса масгообмена, обеспечения работы в режиме перекрестного к прямоточ ного взаимодействия фаз в условиях развитой турбулентности, а также рас ширения диапазона устойчивой работы путем устранения застойных зон, на 1 поверхности контактного устройства, передняя поворотная стенка каждого S-образного контактного элемента имеет Г~о5разную форму и состоит из вертикальной части с направленными прорєоя^ч для выхода газа и горизонтальней части_ с окном для прохода газа, расположенным со стороны оси вращения поворотной стенки, а нижняя часть каждого s-образного элемента выполнена криволинейной с радиусом кривизны, превышающим высот/ вертикальной части повороіной сгенки н
ДивитисяДодаткова інформація
Назва патенту англійськоюMass-transfer contact device
Автори англійськоюAnistratenko Volodymyr Oleksandrovych, Zadniprianyi Victor Andriiovych, Zaiets Yurii Oleksandrovych, Zaets Yurii Oleksandrovych, Prokhorov Oleksandr Mykolaiovych, Taran Vitalii Mykhailovych
Назва патенту російськоюМасообменное контактное устройство
Автори російськоюАнистратенко Владимир Александрович, Заднипряный Виктор Андреевич, Заец Юрий Александрович, Прохоров Александр Николаевич, Таран Виталий Михайлович
МПК / Мітки
МПК: B01D 3/30
Мітки: пристрій, масообмінний, контактний
