Пристрій для дисекції біологічних тканин

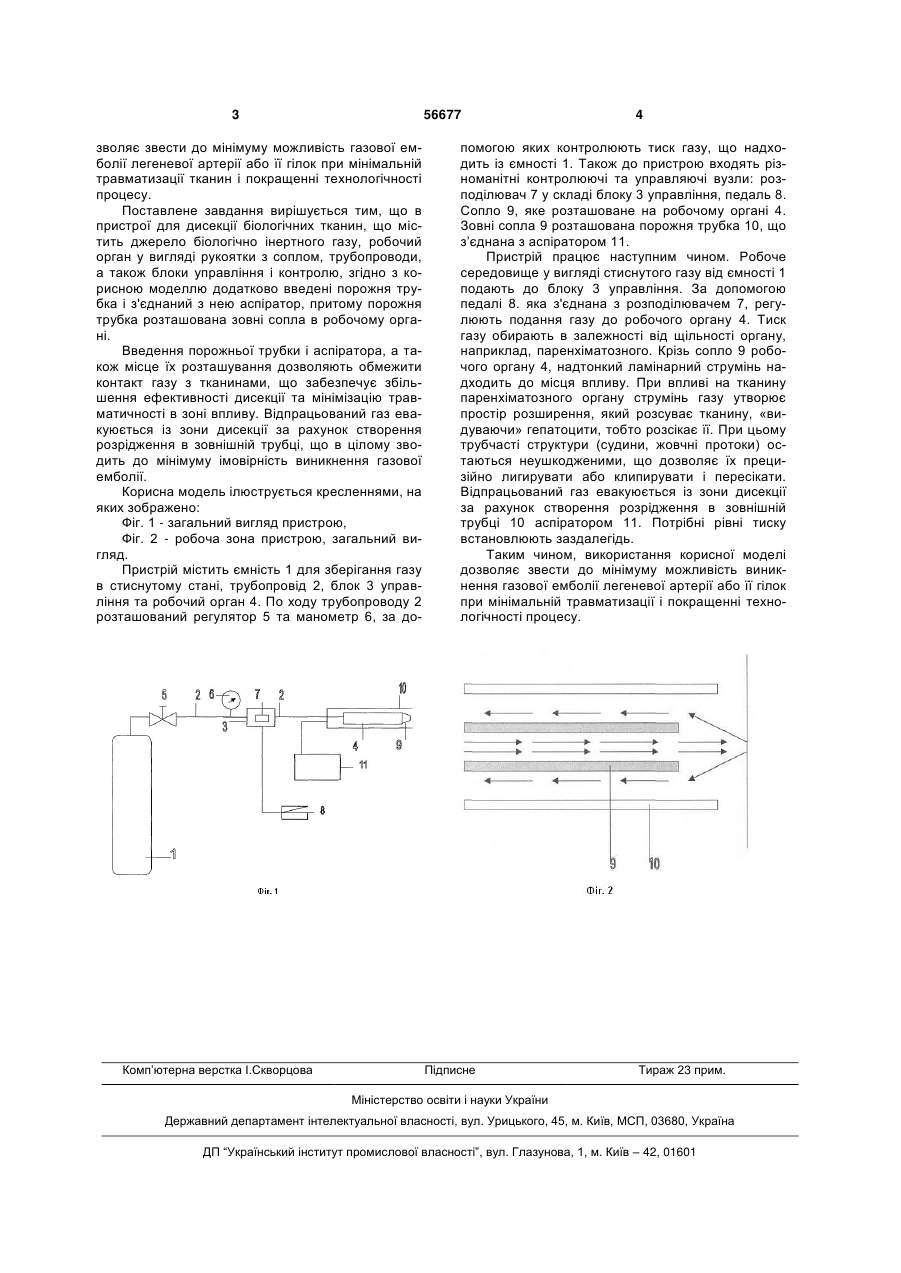

Пристрій для дисекції біологічних тканин, що містить джерело біологічно інертного газу, робочий орган у вигляді рукоятки з соплом, трубопроводи, а також блоки управління і контролю, який відрізняється тим, що додатково введені порожня трубка і з'єднаний з нею аспіратор, притому порожня трубка розташована зовні сопла в робочому органі. (19) (21) u201007668 (22) 18.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, СКОРИЙ ДЕНИС ІГОРЕВИЧ, МАЛОШТАН АНДРІЙ ОЛЕКСАНДРОВИЧ (73) ДЕРЖАВНА УСТАНОВА "ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ" 3 56677 зволяє звести до мінімуму можливість газової емболії легеневої артерії або її гілок при мінімальній травматизації тканин і покращенні технологічності процесу. Поставлене завдання вирішується тим, що в пристрої для дисекції біологічних тканин, що містить джерело біологічно інертного газу, робочий орган у вигляді рукоятки з соплом, трубопроводи, а також блоки управління і контролю, згідно з корисною моделлю додатково введені порожня трубка і з'єднаний з нею аспіратор, притому порожня трубка розташована зовні сопла в робочому органі. Введення порожньої трубки і аспіратора, а також місце їх розташування дозволяють обмежити контакт газу з тканинами, що забезпечує збільшення ефективності дисекції та мінімізацію травматичності в зоні впливу. Відпрацьований газ евакуюється із зони дисекції за рахунок створення розрідження в зовнішній трубці, що в цілому зводить до мінімуму імовірність виникнення газової емболії. Корисна модель ілюструється кресленнями, на яких зображено: Фіг. 1 - загальний вигляд пристрою, Фіг. 2 - робоча зона пристрою, загальний вигляд. Пристрій містить ємність 1 для зберігання газу в стиснутому стані, трубопровід 2, блок 3 управління та робочий орган 4. По ходу трубопроводу 2 розташований регулятор 5 та манометр 6, за до Комп’ютерна верстка І.Скворцова 4 помогою яких контролюють тиск газу, що надходить із ємності 1. Також до пристрою входять різноманітні контролюючі та управляючі вузли: розподілювач 7 у складі блоку 3 управління, педаль 8. Сопло 9, яке розташоване на робочому органі 4. Зовні сопла 9 розташована порожня трубка 10, що з’єднана з аспіратором 11. Пристрій працює наступним чином. Робоче середовище у вигляді стиснутого газу від ємності 1 подають до блоку 3 управління. За допомогою педалі 8. яка з'єднана з розподілювачем 7, регулюють подання газу до робочого органу 4. Тиск газу обирають в залежності від щільності органу, наприклад, паренхіматозного. Крізь сопло 9 робочого органу 4, надтонкий ламінарний струмінь надходить до місця впливу. При впливі на тканину паренхіматозного органу струмінь газу утворює простір розширення, який розсуває тканину, «видуваючи» гепатоцити, тобто розсікає її. При цьому трубчасті структури (судини, жовчні протоки) остаються неушкодженими, що дозволяє їх прецизійно лигирувати або клипирувати і пересікати. Відпрацьований газ евакуюється із зони дисекції за рахунок створення розрідження в зовнішній трубці 10 аспіратором 11. Потрібні рівні тиску встановлюють заздалегідь. Таким чином, використання корисної моделі дозволяє звести до мінімуму можливість виникнення газової емболії легеневої артерії або її гілок при мінімальній травматизації і покращенні технологічності процесу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
