Пристрій для розділення біологічних тканин

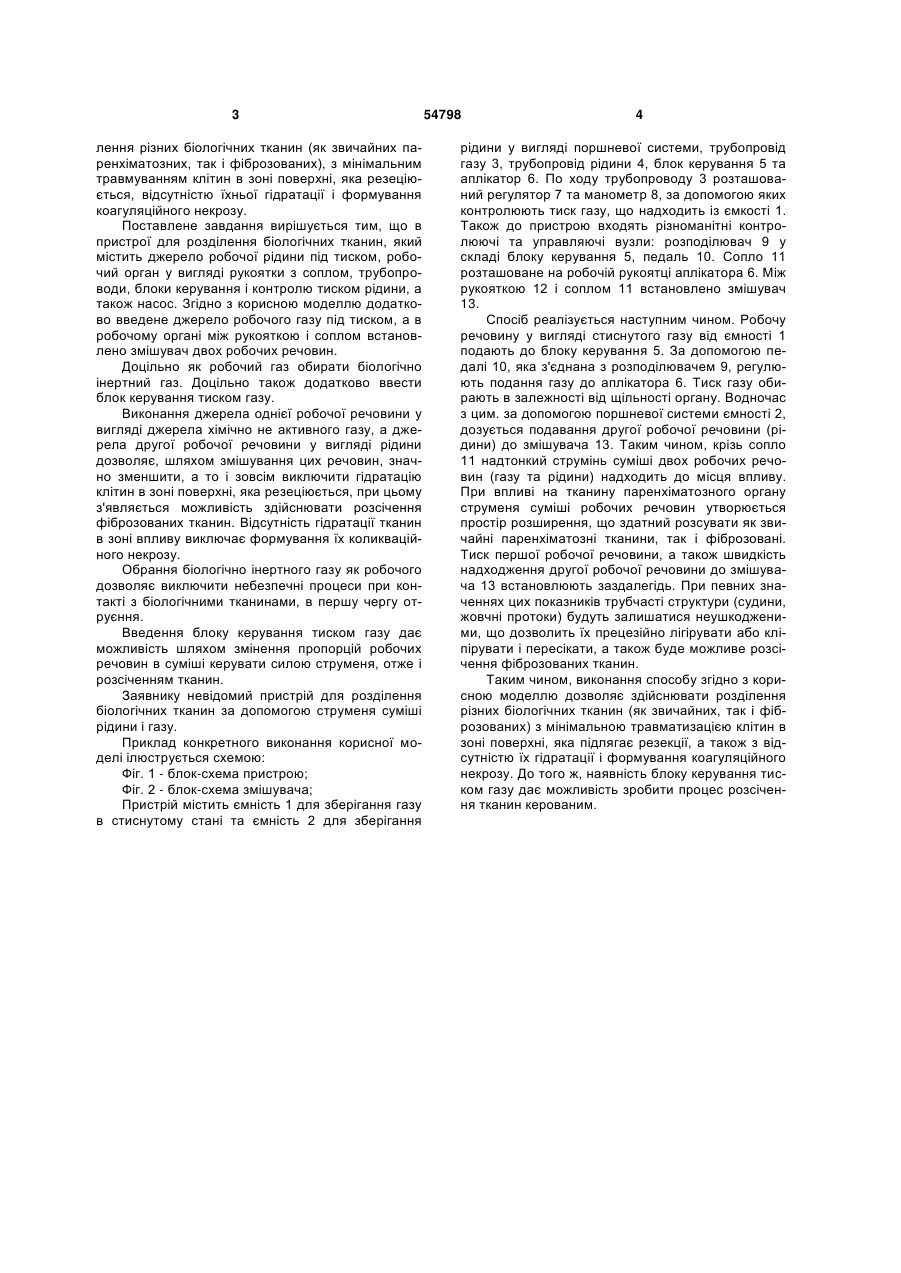

Пристрій для розділення біологічних тканин, що містить два джерела робочих речовин (перше 3 лення різних біологічних тканин (як звичайних паренхіматозних, так і фіброзованих), з мінімальним травмуванням клітин в зоні поверхні, яка резеціюється, відсутністю їхньої гідратації і формування коагуляційного некрозу. Поставлене завдання вирішується тим, що в пристрої для розділення біологічних тканин, який містить джерело робочої рідини під тиском, робочий орган у вигляді рукоятки з соплом, трубопроводи, блоки керування і контролю тиском рідини, а також насос. Згідно з корисною моделлю додатково введене джерело робочого газу під тиском, а в робочому органі між рукояткою і соплом встановлено змішувач двох робочих речовин. Доцільно як робочий газ обирати біологічно інертний газ. Доцільно також додатково ввести блок керування тиском газу. Виконання джерела однієї робочої речовини у вигляді джерела хімічно не активного газу, а джерела другої робочої речовини у вигляді рідини дозволяє, шляхом змішування цих речовин, значно зменшити, а то і зовсім виключити гідратацію клітин в зоні поверхні, яка резеціюється, при цьому з'являється можливість здійснювати розсічення фіброзованих тканин. Відсутність гідратації тканин в зоні впливу виключає формування їх коликваційного некрозу. Обрання біологічно інертного газу як робочого дозволяє виключити небезпечні процеси при контакті з біологічними тканинами, в першу чергу отруєння. Введення блоку керування тиском газу дає можливість шляхом змінення пропорцій робочих речовин в суміші керувати силою струменя, отже і розсіченням тканин. Заявнику невідомий пристрій для розділення біологічних тканин за допомогою струменя суміші рідини і газу. Приклад конкретного виконання корисної моделі ілюструється схемою: Фіг. 1 - блок-схема пристрою; Фіг. 2 - блок-схема змішувача; Пристрій містить ємність 1 для зберігання газу в стиснутому стані та ємність 2 для зберігання 54798 4 рідини у вигляді поршневої системи, трубопровід газу 3, трубопровід рідини 4, блок керування 5 та аплікатор 6. По ходу трубопроводу 3 розташований регулятор 7 та манометр 8, за допомогою яких контролюють тиск газу, що надходить із ємкості 1. Також до пристрою входять різноманітні контролюючі та управляючі вузли: розподілювач 9 у складі блоку керування 5, педаль 10. Сопло 11 розташоване на робочій рукоятці аплікатора 6. Між рукояткою 12 і соплом 11 встановлено змішувач 13. Спосіб реалізується наступним чином. Робочу речовину у вигляді стиснутого газу від ємності 1 подають до блоку керування 5. За допомогою педалі 10, яка з'єднана з розподілювачем 9, регулюють подання газу до аплікатора 6. Тиск газу обирають в залежності від щільності органу. Водночас з цим. за допомогою поршневої системи ємності 2, дозується подавання другої робочої речовини (рідини) до змішувача 13. Таким чином, крізь сопло 11 надтонкий струмінь суміші двох робочих речовин (газу та рідини) надходить до місця впливу. При впливі на тканину паренхіматозного органу струменя суміші робочих речовин утворюється простір розширення, що здатний розсувати як звичайні паренхіматозні тканини, так і фіброзовані. Тиск першої робочої речовини, а також швидкість надходження другої робочої речовини до змішувача 13 встановлюють заздалегідь. При певних значеннях цих показників трубчасті структури (судини, жовчні протоки) будуть залишатися неушкодженими, що дозволить їх прецезійно лігірувати або кліпірувати і пересікати, а також буде можливе розсічення фіброзованих тканин. Таким чином, виконання способу згідно з корисною моделлю дозволяє здійснювати розділення різних біологічних тканин (як звичайних, так і фіброзованих) з мінімальною травматизацією клітин в зоні поверхні, яка підлягає резекції, а також з відсутністю їх гідратації і формування коагуляційного некрозу. До того ж, наявність блоку керування тиском газу дає можливість зробити процес розсічення тканин керованим. 5 Комп’ютерна верстка Г. Паяльніков 54798 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
