Ранорозширювач

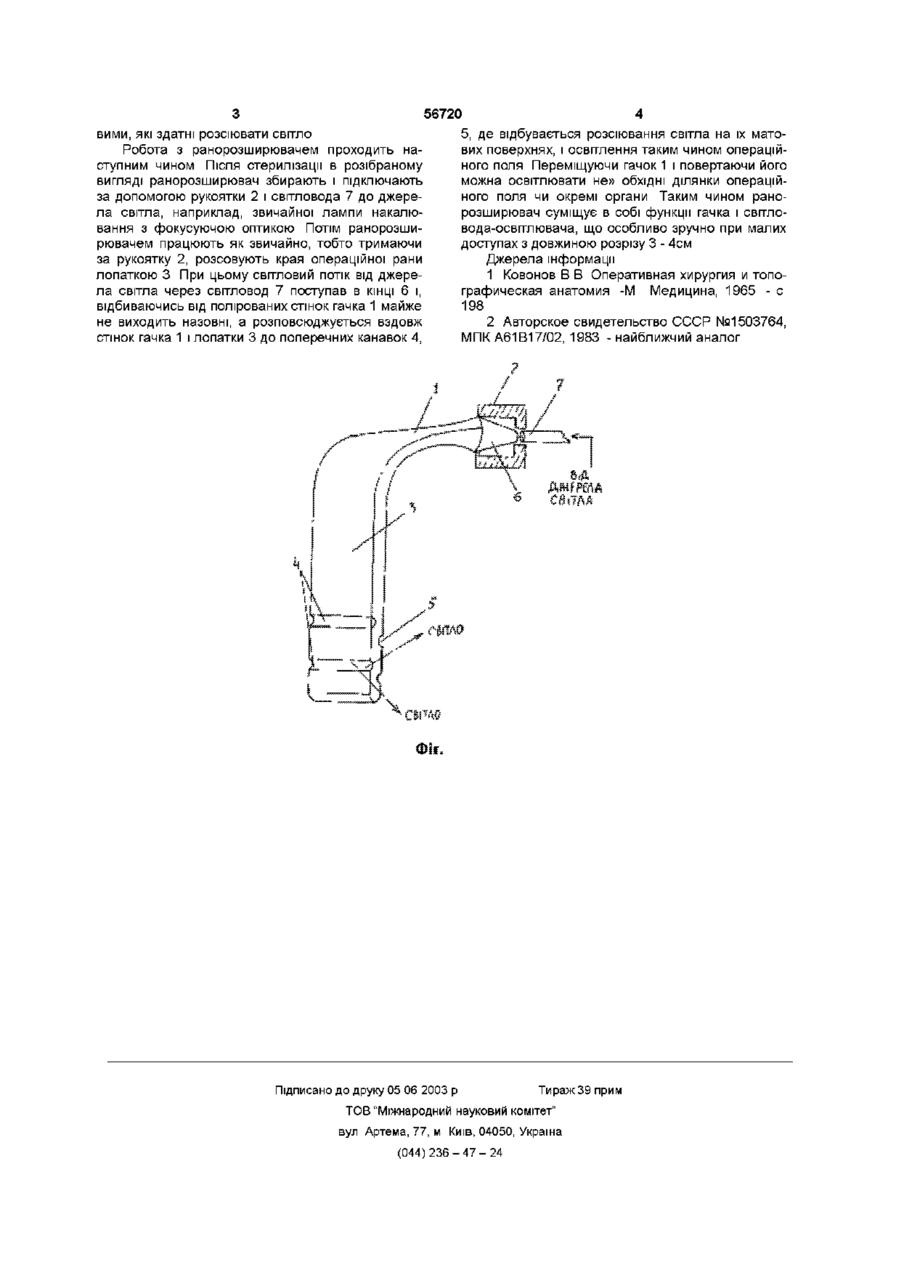

1 Ранорозширювач, що виконаний у вигляді гачка з рукояткою, дистальний кінець якого вигнутий під кутом 110-130° і має форму плоскої лопат ки, який відрізняється тим, що гачок виконаний з прозорого матеріалу з полірованою поверхнею, дистальний кінець лопатки має на кожному з плоских боків хоча б по одній поперечній канавці з матовою поверхнею, здатною розсіювати світло, а проксимальний кінець гачка має під знімною рукояткою форму зрізаного конуса і служить для підключення через світловод до джерела світла 2 Ранорозширювач за п 1, який відрізняється тим, що на ЗОВНІШНІ поверхні гачка і конуса нанесене дзеркальне покриття, відбиваючою поверхнею всередину Винахід відноситься до медицини, а саме до медичного інструментарію, і може бути використаний при полосних хірургічних операціях ВІДОМІ ранорозширювачі у вигляді гачків різної довжини і форми виконані з металу [1] Недоліком цих ранорозширювачів є те, що вони, знаходячись в операційній рані, загороджують світло і погіршують освітленість операційного поля Найближчим аналогом є ранорозширювач виконаний у вигляді гачка з рукояткою, дистальний кінець якого вигнутий під кутом 110 - 130° і має форму плоскої лопатки Гачок виконаний з нержавіючої сталі [2] Недоліком аналога також є погіршення освітленості операційного поля, особливо при операціях з використанням малого доступа, тобто при довжині розрізу 3 -ь 4см Задачею винаходу є розробка такого ранорозширювача, який за рахунок використання прозорого матеріалу і додаткового джерела світла забезпечував би збільшення освітленості операційного поля Поставлена задача вирішується тим, що в ранорозширювачі, виконаному у вигляді гачка з рукояткою, дистальний кінець якого вигнутий під кутом 110 - 130° і має форму плоскої лопатки, згідно винаходу, гачок виконаний з прозорого матеріалу з полірованою поверхнею, дистальний кінець лопат ки мав на кожній з плоских сторін хоча б по одній поперечній канавці з матовою поверхнею, здатною розсіювати світло, а рукоятка забезпечена переходником у вигляді прозорого усіченого конуса, вузький кінець якого через світловод підключений до джерела світла Освітленість операційного поля ще більше збільшиться, якщо на ЗОВНІШНІ поверхні гачка і усіченого конуса нанести дзеркальне покриття, відбиваючою поверхнею всередину Сутність винаходу пояснюється кресленням, де зображений загальний вигляд ранорозширювача Ранорозширювач містить гачок 1 з круглою рукояткою 2, яка на кресленні показана в розрізі Дистальний кінець гачка 1 вигнутий під кутом 110 - 130° і має форму плоскої лопатки 3, на КІНЦІ якої виконано хоча б по одній поперечній канавці 4, 5 на кожній з плоских сторін Гачок 1 виконаний з прозорого матеріалу, наприклад, з органічного скла, з полірованою поверхнею Дистальний кінець гачка 1 має під круглою рукояткою 2 форму усіченого конуса 6 Вузький кінець конуса 6 служить для підключення через світловод 7 до джерела світла (на кресленні не показано) На ЗОВНІШНІ поліровані поверхні гачка 1 і конуса 6 може бути нанесено дзеркальне покриття відбиваючою поверхнею всередину При цьому поверхні поперечних канавок 4, 5 виконані мато 1 (О ю 56720 5, де відбувається розсіювання світла на їх матовими, які здатні розсіювати світло вих поверхнях, і освітлення таким чином операційРобота з ранорозширювачем проходить наного поля Переміщуючи гачок 1 і повертаючи його ступним чином Після стерилізації в розібраному можна освітлювати не» обхідні ділянки операційвигляді ранорозширювач збирають і підключають ного поля чи окремі органи Таким чином раноза допомогою рукоятки 2 і світловода 7 до джерерозширювач суміщує в собі функції гачка і світлола світла, наприклад, звичайної лампи накалювода-освітлювача, що особливо зручно при малих вання з фокусуючою оптикою Потім ранорозшидоступах з довжиною розрізу 3 - 4см рювачем працюють як звичайно, тобто тримаючи Джерела інформації за рукоятку 2, розсовують края операційної рани лопаткою 3 При цьому світловий потік від джере1 Ковонов В В Оперативная хирургия и топола світла через світловод 7 поступав в КІНЦІ 6 і, графическая анатомия -М Медицина, 1965 - с відбиваючись від полірованих стінок гачка 1 майже 198 не виходить назовні, а розповсюджується вздовж 2 Авторское свидетельство СССР №1503764, стінок гачка 1 і лопатки 3 до поперечних канавок 4, МПКА61В17/02, 1983 - найближчий аналог Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
