Термопара

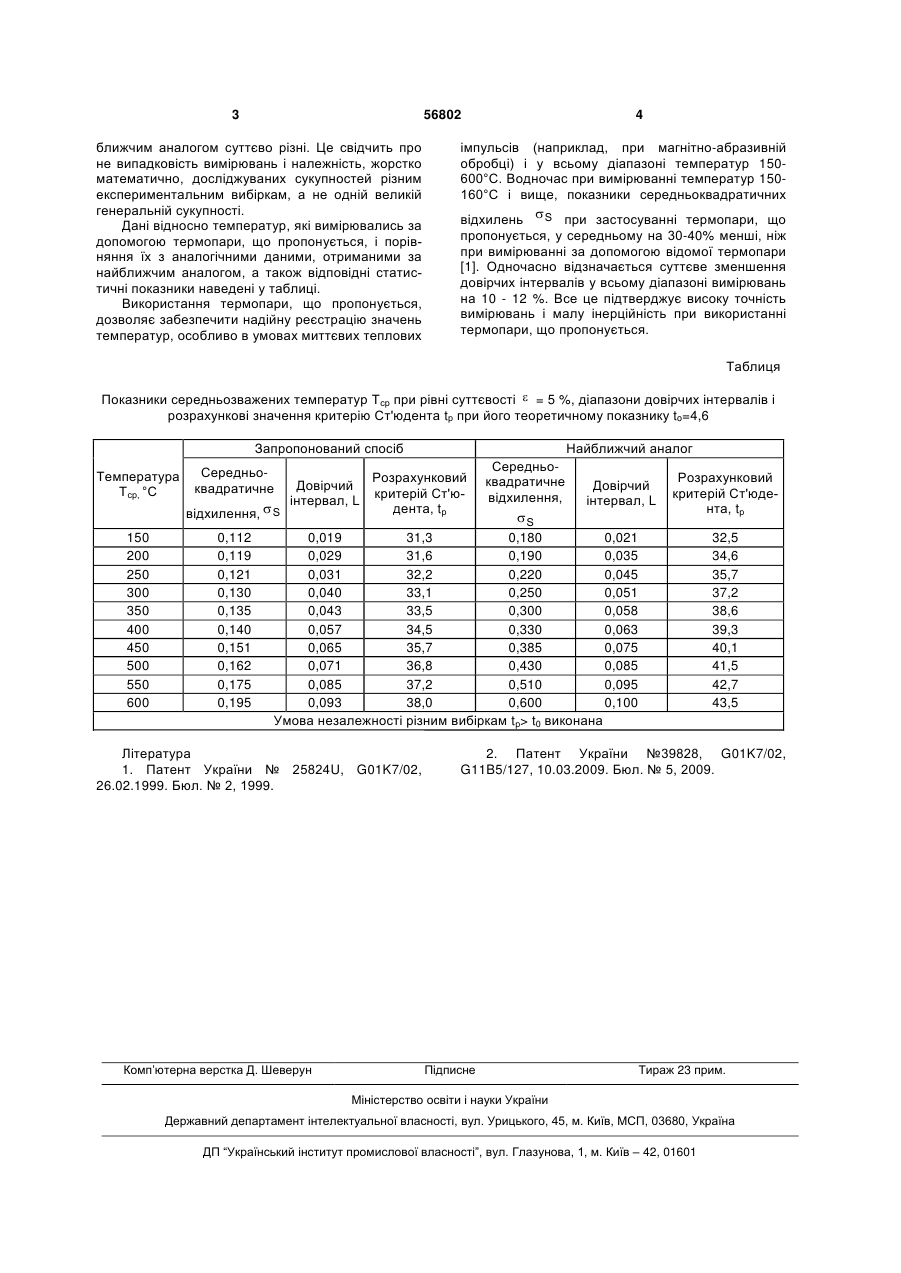

Термопара, яка містить два термоелектроди, яка відрізняється тим, що позитивний електрод термопари виконано з алюмелевого сплаву (НМЦАк 2-2-1), а від'ємний - з високолегованого пермалоєвого сплаву (81 НМТ), при цьому діаметр позитивного електрода Dп дорівнює (0,6-0,8) діаметра від'ємного електрода D0. (19) (21) u201008842 (22) 15.07.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ГАВРИШ АНАТОЛІЙ ПАВЛОВИЧ, РОЇК ТЕТЯНА АНАТОЛІЇВНА, КИРИЧОК ПЕТРО ОЛЕКСІЙОВИЧ, ГАВРИШ ОЛЕГ АНАТОЛІЙОВИЧ, МЕЛЬНИК ОЛЕНА ОЛЕКСІЇВНА, ВІЦЮК ЮЛІЯ ЮРІЇВНА, ДЕРЕКА ОЛЕГ МИКОЛАЙОВИЧ 3 56802 ближчим аналогом суттєво різні. Це свідчить про не випадковість вимірювань і належність, жорстко математично, досліджуваних сукупностей різним експериментальним вибіркам, а не одній великій генеральній сукупності. Дані відносно температур, які вимірювались за допомогою термопари, що пропонується, і порівняння їх з аналогічними даними, отриманими за найближчим аналогом, а також відповідні статистичні показники наведені у таблиці. Використання термопари, що пропонується, дозволяє забезпечити надійну реєстрацію значень температур, особливо в умовах миттєвих теплових 4 імпульсів (наприклад, при магнітно-абразивній обробці) і у всьому діапазоні температур 150600°С. Водночас при вимірюванні температур 150160°С і вище, показники середньоквадратичних  S при застосуванні термопари, що відхилень пропонується, у середньому на 30-40% менші, ніж при вимірюванні за допомогою відомої термопари [1]. Одночасно відзначається суттєве зменшення довірчих інтервалів у всьому діапазоні вимірювань на 10 - 12 %. Все це підтверджує високу точність вимірювань і малу інерційність при використанні термопари, що пропонується. Таблиця Показники середньозважених температур Тср при рівні суттєвості  = 5 %, діапазони довірчих інтервалів і розрахункові значення критерію Ст'юдента tр при його теоретичному показнику to=4,6 Запропонований спосіб Найближчий аналог СередньоРозрахунковий квадратичне Довірчий критерій Ст'юдевідхилення, інтервал, L нта, tр S 0,019 31,3 0,180 0,021 32,5 0,029 31,6 0,190 0,035 34,6 0,031 32,2 0,220 0,045 35,7 0,040 33,1 0,250 0,051 37,2 0,043 33,5 0,300 0,058 38,6 0,057 34,5 0,330 0,063 39,3 0,065 35,7 0,385 0,075 40,1 0,071 36,8 0,430 0,085 41,5 0,085 37,2 0,510 0,095 42,7 0,093 38,0 0,600 0,100 43,5 Умова незалежності різним вибіркам tр> t0 виконана СередньоТемпература Розрахунковий Довірчий квадратичне Тср, °С критерій Ст'юінтервал, L дента, tр відхилення,  S 150 200 250 300 350 400 450 500 550 600 0,112 0,119 0,121 0,130 0,135 0,140 0,151 0,162 0,175 0,195 Література 1. Патент України № 25824U, G01K7/02, 26.02.1999. Бюл. № 2, 1999. Комп’ютерна верстка Д. Шеверун 2. Патент України №39828, G01K7/02, G11B5/127, 10.03.2009. Бюл. № 5, 2009. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
