Качановідокремлювальний апарат
Номер патенту: 56870
Опубліковано: 25.01.2011
Автори: Ракул Олександр Іванович, Бондаренко Олександр Володимирович
Формула / Реферат
1. Качановідокремлювальний апарат, який складається з двох протягувальних вальців, що обертаються назустріч один одному, над якими встановлено дві пластини, який відрізняється тим, що з метою покращення якості виконання технологічного процесу відокремлення качанів від стебел, зниження втрат вільними качанами, зменшення зусилля для відокремлення качана за рахунок пасивної вібраційної дії на качан при постійному куті його орієнтації в просторі, а також забезпечення попереднього розпушення обгортки качана одна з пластин має синусоподібну форму.
2. Качановідокремлювальний апарат за п. 1, який відрізняється тим, що з метою забезпечення постійної орієнтації качана при його відокремленні одна з пластин встановлена під кутом.
3. Качановідокремлювальний апарат за п. 1, який відрізняється тим, що з метою транспортування відокремлених качанів для подальшої переробки апарат має один подавальний ланцюг з подовженими лапками.
Текст

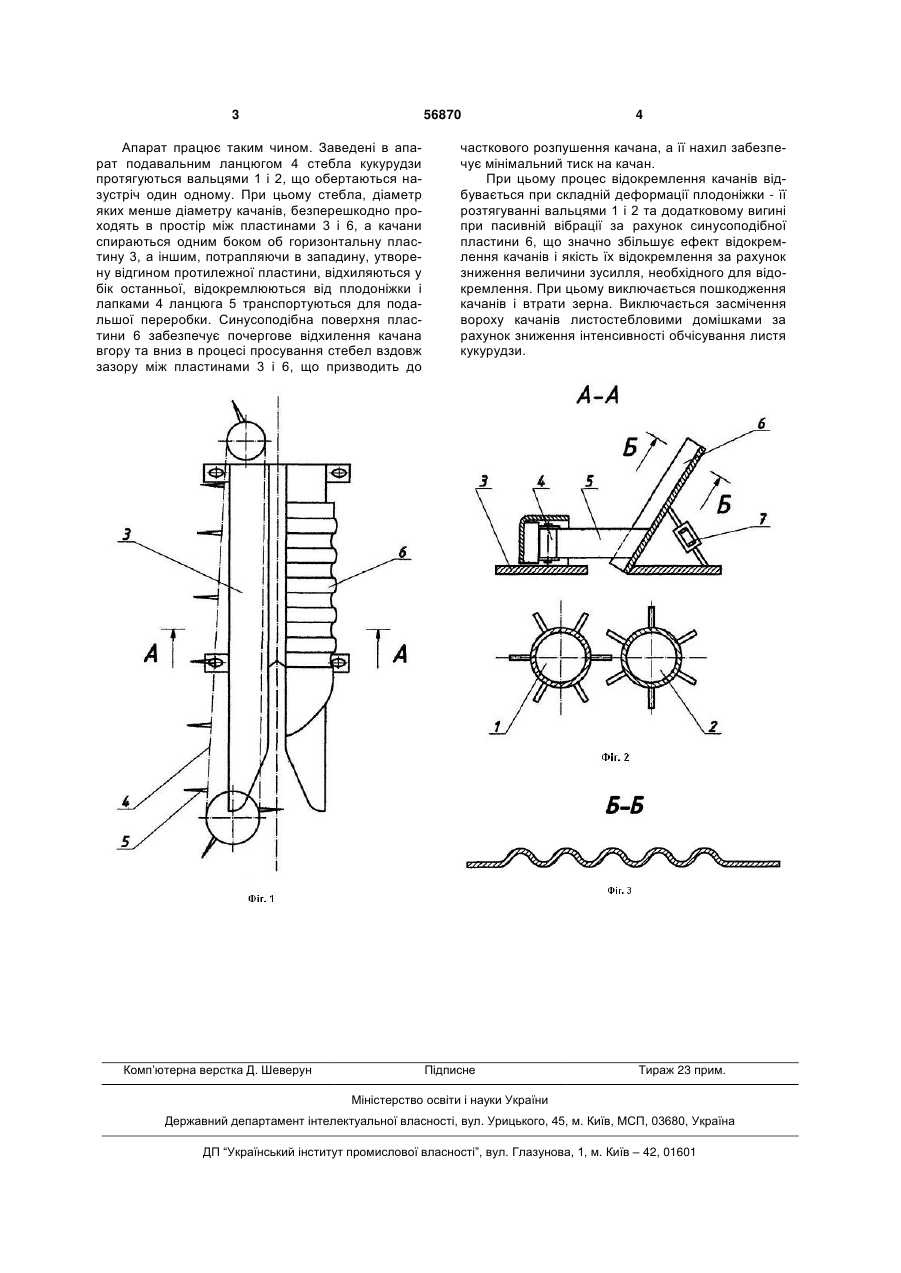

1. Качановідокремлювальний апарат, який складається з двох протягувальних вальців, що обертаються назустріч один одному, над якими встановлено дві пластини, який відрізняється тим, що з метою покращення якості виконання технологічного процесу відокремлення качанів від стебел, зниження втрат вільними качанами, змен 3 56870 Апарат працює таким чином. Заведені в апарат подавальним ланцюгом 4 стебла кукурудзи протягуються вальцями 1 і 2, що обертаються назустріч один одному. При цьому стебла, діаметр яких менше діаметру качанів, безперешкодно проходять в простір між пластинами 3 і 6, а качани спираються одним боком об горизонтальну пластину 3, а іншим, потрапляючи в западину, утворену відгином протилежної пластини, відхиляються у бік останньої, відокремлюються від плодоніжки і лапками 4 ланцюга 5 транспортуються для подальшої переробки. Синусоподібна поверхня пластини 6 забезпечує почергове відхилення качана вгору та вниз в процесі просування стебел вздовж зазору між пластинами 3 і 6, що призводить до Комп’ютерна верстка Д. Шеверун 4 часткового розпушення качана, а її нахил забезпечує мінімальний тиск на качан. При цьому процес відокремлення качанів відбувається при складній деформації плодоніжки - її розтягуванні вальцями 1 і 2 та додатковому вигині при пасивній вібрації за рахунок синусоподібної пластини 6, що значно збільшує ефект відокремлення качанів і якість їх відокремлення за рахунок зниження величини зусилля, необхідного для відокремлення. При цьому виключається пошкодження качанів і втрати зерна. Виключається засмічення вороху качанів листостебловими домішками за рахунок зниження інтенсивності обчісування листя кукурудзи. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSnapping unit
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Rakul Oleksandr Ivanovych
Назва патенту російськоюПочаткоотделительный аппарат
Автори російськоюБондаренко Александр Владимирович, Ракул Александр Иванович
МПК / Мітки
МПК: A01D 45/02
Мітки: апарат, качановідокремлювальний
