Качановідокремлювальний апарат
Номер патенту: 56449
Опубліковано: 10.01.2011
Автори: Завірюха Микола Володимирович, Бондаренко Олександр Володимирович
Формула / Реферат
1. Качановідокремлювальний апарат, що складається з одного ротора та інтегрованого різально-подрібнювального апарата, який відрізняється тим, що для покращання якості виконання технологічного процесу відокремлення качанів від стебел, зниження втрат вільними качанами та зменшення зусилля для відокремлення качана на апарат встановлено напрямну стриперну пластину, яка розміщена над основою кожуха на висоті L, вона частково підрізає плодоніжку, що зменшує силу відривання качана.
2. Качановідокремлювальний апарат за п. 1, який відрізняється тим, що для зменшення енергоємності операцій різання та подрібнення на роторі встановлені ребра під кутом 70° до дотичної, що дозволяє підвищити захоплення стебла в процесі протягування та покращати процес подрібнення.
3. Качановідокремлювальний апарат за п. 1, який відрізняється тим, що для надійного захоплення стебла та транспортування відокремлених качанів для подальшої переробки апарат має один подавальний ланцюг з подовженими лапками.
Текст

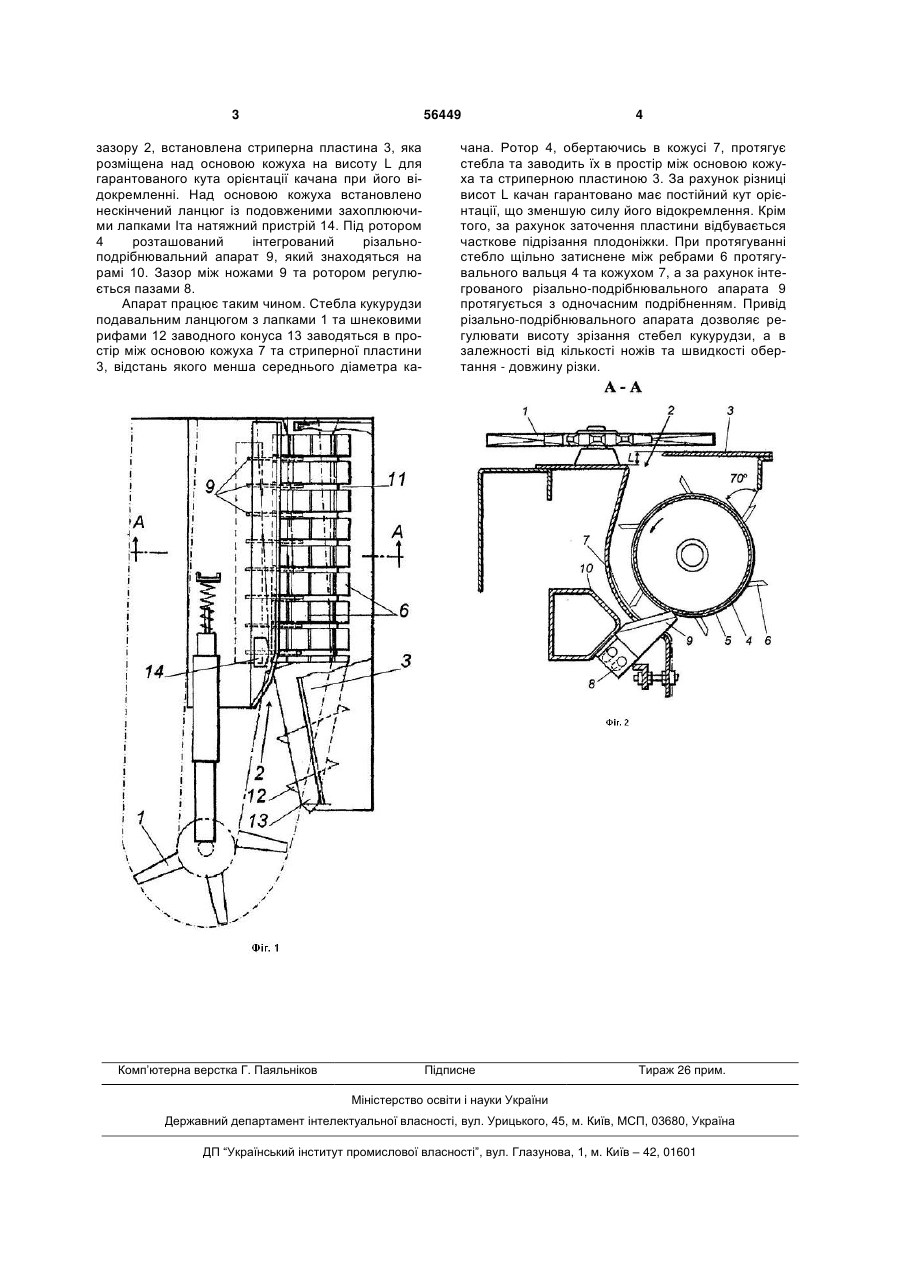

1. Качановідокремлювальний апарат, що складається з одного ротора та інтегрованого різально-подрібнювального апарата, який відрізняється тим, що для покращання якості виконання технологічного процесу відокремлення качанів від стебел, зниження втрат вільними качанами та зменшення зусилля для відокремлення качана на 3 56449 зазору 2, встановлена стриперна пластина 3, яка розміщена над основою кожуха на висоту L для гарантованого кута орієнтації качана при його відокремленні. Над основою кожуха встановлено нескінчений ланцюг із подовженими захоплюючими лапками Іта натяжний пристрій 14. Під ротором 4 розташований інтегрований різальноподрібнювальний апарат 9, який знаходяться на рамі 10. Зазор між ножами 9 та ротором регулюється пазами 8. Апарат працює таким чином. Стебла кукурудзи подавальним ланцюгом з лапками 1 та шнековими рифами 12 заводного конуса 13 заводяться в простір між основою кожуха 7 та стриперної пластини 3, відстань якого менша середнього діаметра ка Комп’ютерна верстка Г. Паяльніков 4 чана. Ротор 4, обертаючись в кожусі 7, протягує стебла та заводить їх в простір між основою кожуха та стриперною пластиною 3. За рахунок різниці висот L качан гарантовано має постійний кут орієнтації, що зменшую силу його відокремлення. Крім того, за рахунок заточення пластини відбувається часткове підрізання плодоніжки. При протягуванні стебло щільно затиснене між ребрами 6 протягувального вальця 4 та кожухом 7, а за рахунок інтегрованого різально-подрібнювального апарата 9 протягується з одночасним подрібненням. Привід різально-подрібнювального апарата дозволяє регулювати висоту зрізання стебел кукурудзи, а в залежності від кількості ножів та швидкості обертання - довжину різки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSnapping unit
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Zaviriukha Mykola Volodymyrovych
Назва патенту російськоюПочаткоотделяющйй аппарат
Автори російськоюБондаренко Александр Владимирович, Завирюха Николай Владимирович
МПК / Мітки
МПК: A01D 45/00
Мітки: апарат, качановідокремлювальний
