Спосіб виготовлення водостійких деревинно-полімерних плит

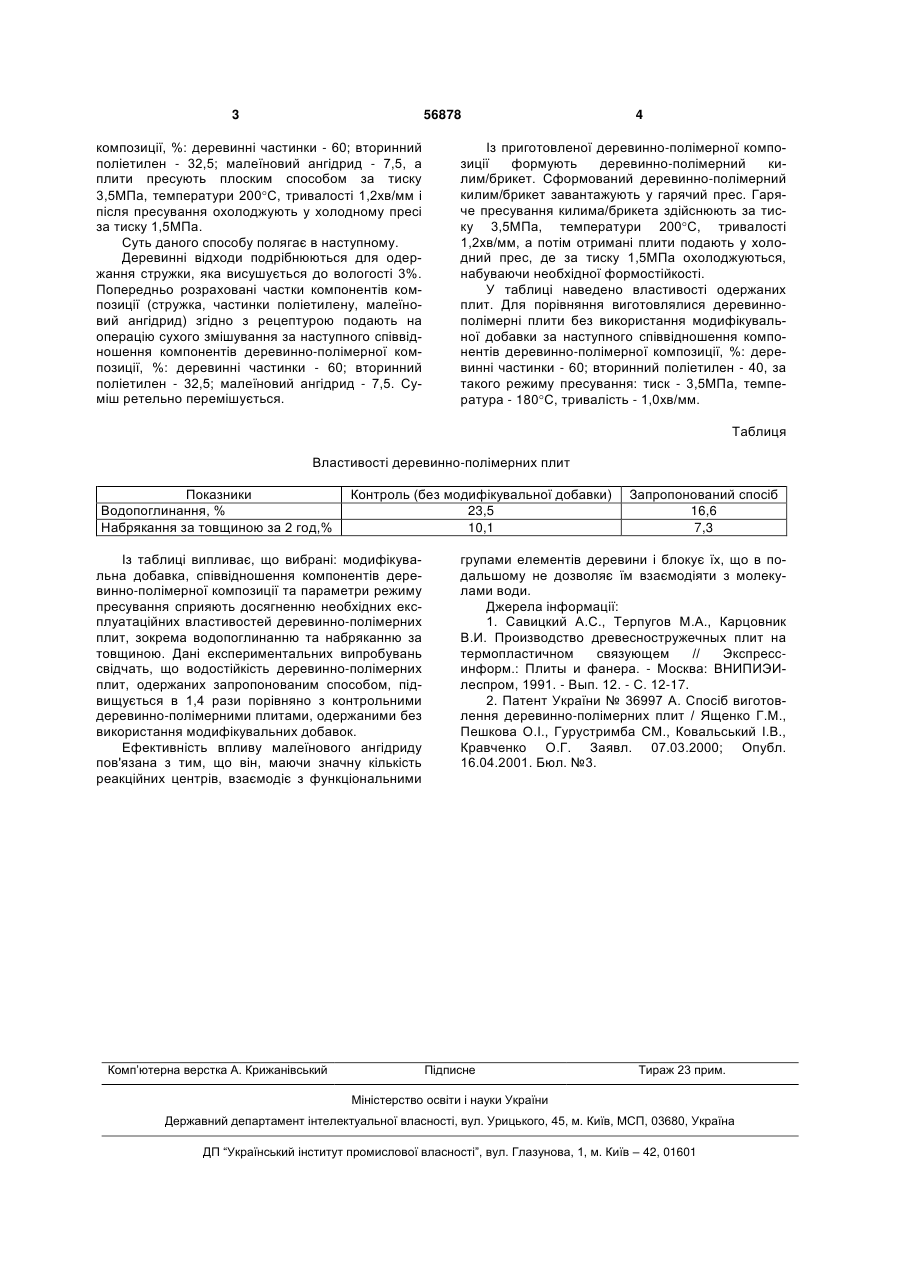

Спосіб виготовлення водостійких деревиннополімерних плит, що включає подрібнення та сушіння деревинних частинок, перемішування їх із подрібненим вторинним поліетиленом, формуван 3 56878 композиції, %: деревинні частинки - 60; вторинний поліетилен - 32,5; малеїновий ангідрид - 7,5, а плити пресують плоским способом за тиску 3,5МПа, температури 200С, тривалості 1,2хв/мм і після пресування охолоджують у холодному пресі за тиску 1,5МПа. Суть даного способу полягає в наступному. Деревинні відходи подрібнюються для одержання стружки, яка висушується до вологості 3%. Попередньо розраховані частки компонентів композиції (стружка, частинки поліетилену, малеїновий ангідрид) згідно з рецептурою подають на операцію сухого змішування за наступного співвідношення компонентів деревинно-полімерної композиції, %: деревинні частинки - 60; вторинний поліетилен - 32,5; малеїновий ангідрид - 7,5. Суміш ретельно перемішується. 4 Із приготовленої деревинно-полімерної композиції формують деревинно-полімерний килим/брикет. Сформований деревинно-полімерний килим/брикет завантажують у гарячий прес. Гаряче пресування килима/брикета здійснюють за тиску 3,5МПа, температури 200С, тривалості 1,2хв/мм, а потім отримані плити подають у холодний прес, де за тиску 1,5МПа охолоджуються, набуваючи необхідної формостійкості. У таблиці наведено властивості одержаних плит. Для порівняння виготовлялися деревиннополімерні плити без використання модифікувальної добавки за наступного співвідношення компонентів деревинно-полімерної композиції, %: деревинні частинки - 60; вторинний поліетилен - 40, за такого режиму пресування: тиск - 3,5МПа, температура - 180С, тривалість - 1,0хв/мм. Таблиця Властивості деревинно-полімерних плит Показники Водопоглинання, % Набрякання за товщиною за 2 год,% Контроль (без модифікувальної добавки) 23,5 10,1 Із таблиці випливає, що вибрані: модифікувальна добавка, співвідношення компонентів деревинно-полімерної композиції та параметри режиму пресування сприяють досягненню необхідних експлуатаційних властивостей деревинно-полімерних плит, зокрема водопоглинанню та набряканню за товщиною. Дані експериментальних випробувань свідчать, що водостійкість деревинно-полімерних плит, одержаних запропонованим способом, підвищується в 1,4 рази порівняно з контрольними деревинно-полімерними плитами, одержаними без використання модифікувальних добавок. Ефективність впливу малеїнового ангідриду пов'язана з тим, що він, маючи значну кількість реакційних центрів, взаємодіє з функціональними Комп’ютерна верстка А. Крижанівський Запропонований спосіб 16,6 7,3 групами елементів деревини і блокує їх, що в подальшому не дозволяє їм взаємодіяти з молекулами води. Джерела інформації: 1. Савицкий А.С., Терпугов М.А., Карцовник В.И. Производство древесностружечных плит на термопластичном связующем // Экспрессинформ.: Плиты и фанера. - Москва: ВНИПИЭИлеспром, 1991. - Вып. 12. - С. 12-17. 2. Патент України № 36997 А. Спосіб виготовлення деревинно-полімерних плит / Ященко Г.М., Пешкова О.І., Гурустримба СМ., Ковальський І.В., Кравченко О.Г. Заявл. 07.03.2000; Опубл. 16.04.2001. Бюл. №3. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
