П’єзоелектричний суматор

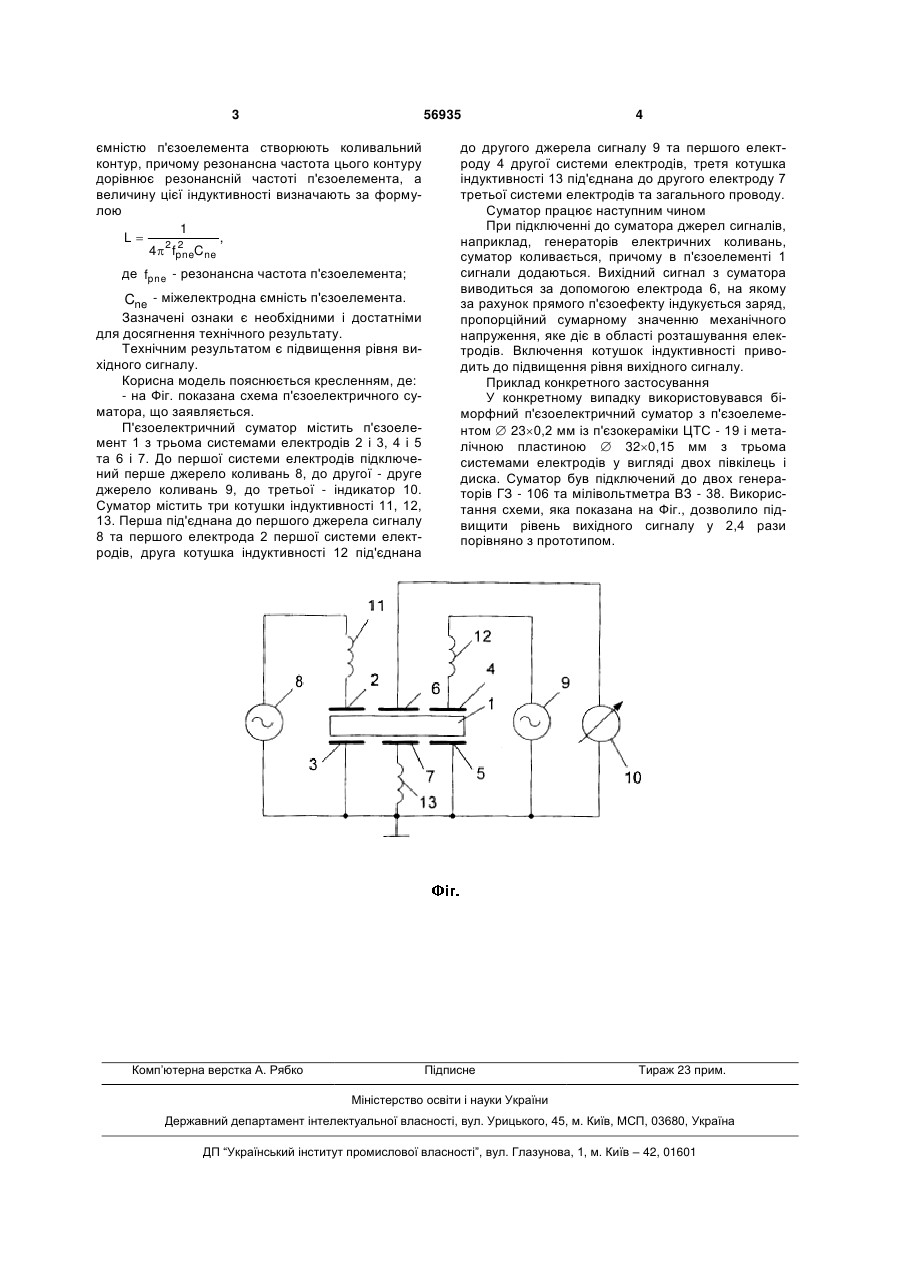

П'єзоелектричний суматор, який містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, до першої з яких підключено перше джерело електричного сигналу, до другої - друге джерело електричного сигналу, а до третьої - індикатор вихідного сигналу, який відрізняється тим, що в суматор введено три котушки індуктивності, перша котушка індуктивності з'єднана з першим джерелом сигналу та першим елект родом першої системи електродів, друга котушка з другим джерелом сигналу та першим електродом другої системи електродів, третя котушка індуктивності з'єднана з другим електродом третьої системи електродів та загальним проводом схеми, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L , 2 2 4 fpneCne Корисна модель відноситься до електронної техніки і може використовуватися у радіоелектронній апаратурі в якості суматора електромеханічних коливань або в інших областях. Відомий п'єзоелектричний суматор, який містить мономорфний п'єзоелемент з трьома системами електродів, до першої з яких підключено перше джерело електричного сигналу, до другої системи електродів підключено друге джерело електричного сигналу, до третьої системи електродів підключено індикатор вихідного сигналу (див. патент України №49918, G06С 15/00, G06F 7/00, Бюл. №9, 2010). Недоліком цього суматора є порівняно невисокий рівень вихідного сигналу. Відомий також п'єзоелектричний суматор, який містить біморфний п'єзоелемент з трьома системами електродів, до першої з яких підключено перше джерело електричного сигналу, до другої системи електродів підключено друге джерело електричного сигналу, до третьої системи електродів підключено індикатор вихідного сигналу (див. патент України №49922, G06С 15/00, G06F 7/00, Бюл. №9, 2010). Недоліком цього суматора є порівняно невисокий рівень вихідного сигналу. Вказаний п'єзоелектричний суматор найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему суматора трьох котушок індуктивності. П'єзоелектричний суматор містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, до першої з яких підключено перше джерело електричного сигналу, до другої друге джерело електричного сигналу, а до третьої - індикатор вихідного сигналу. П'єзоелектричний суматор відрізняється тим, що в суматор введено три котушки індуктивності, перша котушка індуктивності з'єднана з першим джерелом сигналу та першим електродом першої системи електродів, друга котушка - з другим джерелом сигналу та першим електродом другої системи електродів, третя котушка індуктивності з'єднана з другим електродом третьої системи електродів та загальним проводом схеми, причому котушки індуктивності разом з міжелектродною (19) UA (11) 56935 (13) U де fpne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. 3 56935 ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L , 2 2 4 fpneCne де fpne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: - на Фіг. показана схема п'єзоелектричного суматора, що заявляється. П'єзоелектричний суматор містить п'єзоелемент 1 з трьома системами електродів 2 і 3, 4 і 5 та 6 і 7. До першої системи електродів підключений перше джерело коливань 8, до другої - друге джерело коливань 9, до третьої - індикатор 10. Суматор містить три котушки індуктивності 11, 12, 13. Перша під'єднана до першого джерела сигналу 8 та першого електрода 2 першої системи електродів, друга котушка індуктивності 12 під'єднана Комп’ютерна верстка А. Рябко 4 до другого джерела сигналу 9 та першого електроду 4 другої системи електродів, третя котушка індуктивності 13 під'єднана до другого електроду 7 третьої системи електродів та загального проводу. Суматор працює наступним чином При підключенні до суматора джерел сигналів, наприклад, генераторів електричних коливань, суматор коливається, причому в п'єзоелементі 1 сигнали додаються. Вихідний сигнал з суматора виводиться за допомогою електрода 6, на якому за рахунок прямого п'єзоефекту індукується заряд, пропорційний сумарному значенню механічного напруження, яке діє в області розташування електродів. Включення котушок індуктивності приводить до підвищення рівня вихідного сигналу. Приклад конкретного застосування У конкретному випадку використовувався біморфний п'єзоелектричний суматор з п'єзоелементом  230,2 мм із п'єзокераміки ЦТС - 19 і металічною пластиною  320,15 мм з трьома системами електродів у вигляді двох півкілець і диска. Суматор був підключений до двох генераторів ГЗ - 106 та мілівольтметра ВЗ - 38. Використання схеми, яка показана на Фіг., дозволило підвищити рівень вихідного сигналу у 2,4 рази порівняно з прототипом. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
