Завантажити PDF файл.

Формула / Реферат

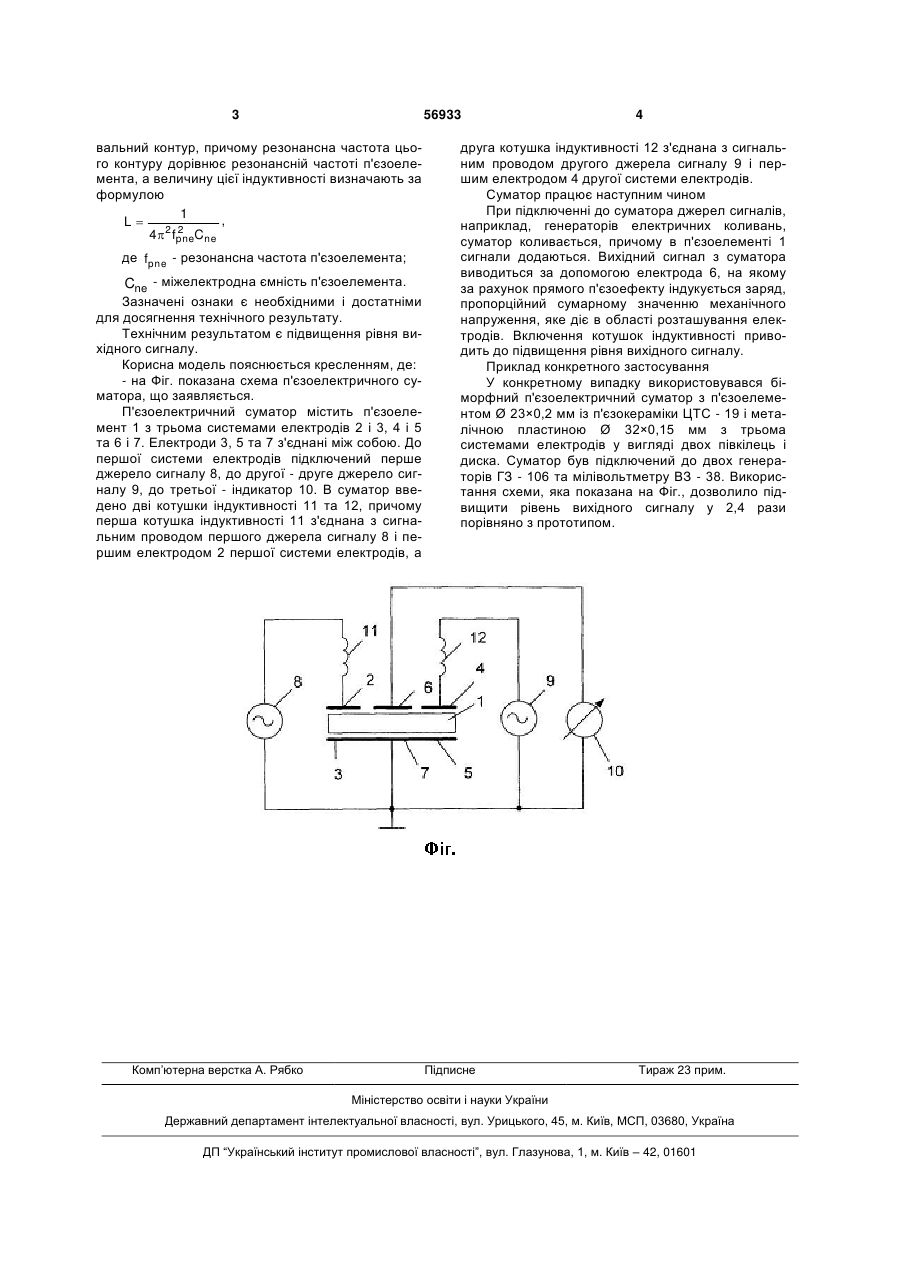

П'єзоелектричний суматор, який містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, до однієї з яких підключено перше джерело електричного сигналу, до другої друге джерело електричного сигналу, а до третьої - індикатор вихідного сигналу який відрізняється тим, що в суматор введено дві котушки індуктивності, причому перша котушка з'єднана з сигнальним проводом першого джерела сигналу і першим електродом першої системи електродів п'єзоелемента, друга котушка індуктивності з'єднана з сигнальним проводом другого джерела сигналу та першим електродом другої системи електродів, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою:

,

де  - резонансна частота п'єзоелемента;

 - міжелектродна ємність п'єзоелемента.

Текст

П'єзоелектричний суматор, який містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, до однієї з яких підключено перше джерело електричного сигналу, до другої друге джерело електричного сигналу, а до третьої - індикатор вихідного сигналу, який відрізняється тим, що в суматор введено дві котушки індуктивності, причому перша котушка з'єднана з сигнальним проводом першого джерела сигналу і першим електродом першої системи електродів п'єзоелемента, друга котушка індуктивності з'єднана з сигнальним проводом другого джерела сигналу та першим електродом другої системи електродів, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою: 1 L , 2 4 2 fpneCne Корисна модель відноситься до електронної техніки і може використовуватися у радіоелектронній апаратурі як суматор електромеханічних коливань або в інших областях. Відомий п'єзоелектричний суматор, який містить мономорфний п'єзоелемент з трьома системами електродів, до однієї з яких підключено перше джерело електричного сигналу, до другої системи електродів підключено друге джерело електричного сигналу, до третьої системи електродів підключено індикатор вихідного сигналу (див. патент України №49918, G06С 15/00, G06F 7/00, Бюл. №9, 2010). Недоліком цього суматора є порівняно невисокий рівень вихідного сигналу. Відомий також п'єзоелектричний суматор, який містить біморфний п'єзоелемент з трьома системами електродів, до однієї з яких підключено перше джерело електричного сигналу, до другої системи електродів підключено друге джерело електричного сигналу, до третьої системи електродів підключено індикатор вихідного сигналу (див. патент України №49922, G06С 15/00, G06F 7/00, Бюл. №9, 2010). Недоліком цього суматора є порівняно невисокий рівень вихідного сигналу. Вказаний п'єзоелектричний суматор найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему суматора двох котушок індуктивності. П'єзоелектричний суматор містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, до однієї з яких підключено перше джерело електричного сигналу, до другої друге джерело електричного сигналу, а до третьої - індикатор вихідного сигналу. П'єзоелектричний суматор відрізняється тим, що в суматор введено дві котушки індуктивності, причому перша котушка з'єднана з сигнальним проводом першого джерела сигналу і першим електродом першої системи електродів п'єзоелемента, друга котушка індуктивності з'єднана з сигнальним проводом другого джерела сигналу та першим електродом другої системи електродів, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коли де fpen - резонансна частота п'єзоелемента; (19) UA (11) 56933 (13) U Cne - міжелектродна ємність п'єзоелемента. 3 56933 вальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 , L 2 4 2 fpneCne де fpne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: - на Фіг. показана схема п'єзоелектричного суматора, що заявляється. П'єзоелектричний суматор містить п'єзоелемент 1 з трьома системами електродів 2 і 3, 4 і 5 та 6 і 7. Електроди 3, 5 та 7 з'єднані між собою. До першої системи електродів підключений перше джерело сигналу 8, до другої - друге джерело сигналу 9, до третьої - індикатор 10. В суматор введено дві котушки індуктивності 11 та 12, причому перша котушка індуктивності 11 з'єднана з сигнальним проводом першого джерела сигналу 8 і першим електродом 2 першої системи електродів, а Комп’ютерна верстка А. Рябко 4 друга котушка індуктивності 12 з'єднана з сигнальним проводом другого джерела сигналу 9 і першим електродом 4 другої системи електродів. Суматор працює наступним чином При підключенні до суматора джерел сигналів, наприклад, генераторів електричних коливань, суматор коливається, причому в п'єзоелементі 1 сигнали додаються. Вихідний сигнал з суматора виводиться за допомогою електрода 6, на якому за рахунок прямого п'єзоефекту індукується заряд, пропорційний сумарному значенню механічного напруження, яке діє в області розташування електродів. Включення котушок індуктивності приводить до підвищення рівня вихідного сигналу. Приклад конкретного застосування У конкретному випадку використовувався біморфний п'єзоелектричний суматор з п'єзоелементом Ø 23×0,2 мм із п'єзокераміки ЦТС - 19 і металічною пластиною Ø 32×0,15 мм з трьома системами електродів у вигляді двох півкілець і диска. Суматор був підключений до двох генераторів ГЗ - 106 та мілівольтметру ВЗ - 38. Використання схеми, яка показана на Фіг., дозволило підвищити рівень вихідного сигналу у 2,4 рази порівняно з прототипом. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric adder unit

Автори англійською

Sharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna, Bazilo Kostiantyn Viktorovych

Назва патенту російською

Пьезоэлектрический сумматор

Автори російською

Шарапов Валерий Михайлович, Сотула Жанна Васильевна, Базило Константин Викторович

МПК / Мітки

МПК: G06F 7/00, G06C 15/00

Мітки: п'єзоелектричний, суматор
