П’єзоелектричний трансформатор

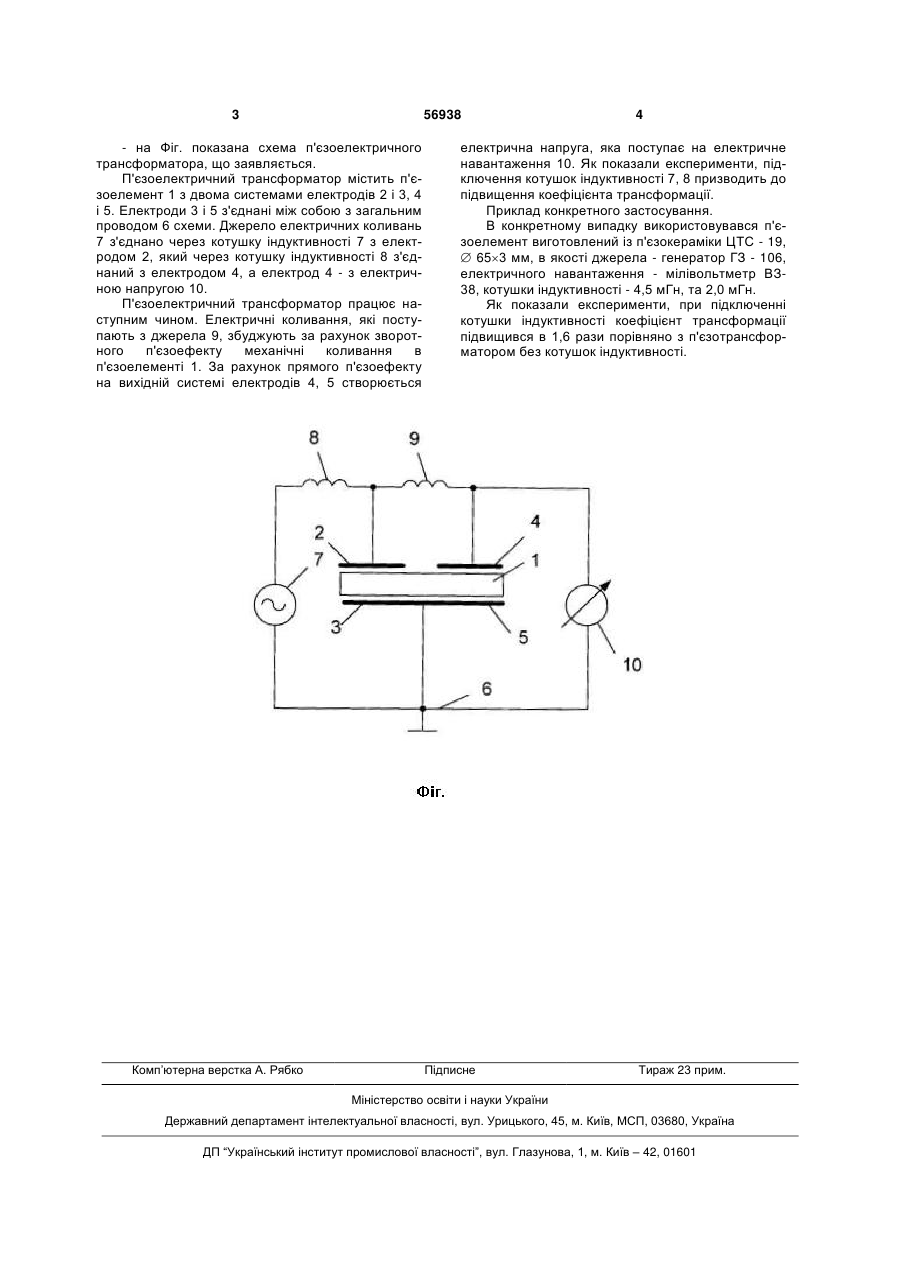

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких під'єднано джерело електричних коливань, а до другої - електричне навантаження, який відрізняється тим, що в нього введено дві котушки індуктивності, перша з яких включена між джерелом електричних коливань та першим електродом першої системи електродів, а друга котуш ка індуктивності підключена між першими електродами першої та другої системи електродів, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контура дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L 2 2 4 fpneCne , де fpne - резонансна частота п'єзоелемента; Корисна модель відноситься до електронної техніки і може використовуватися у перетворювачах рівня сигналу. Відомий п'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких підключено джерело електричних коливань, а до другої - електричне навантаження (див. В.М. Шарапов и др. Пьезокерамические трансформаторы и датчики. - Черкассы: Вертикаль, 2010, рис. 1.1). Недоліком цього п'єзотрансформатора є відносно невеликий коефіцієнт трансформації. Відомий також п'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких підключено джерело електричних коливань, а до другої - електричне навантаження (див. В.М. Шарапов и др. Пьезокерамические трансформаторы и датчики. - Черкассы: Вертикаль, 2010, рис. 2.1). Недоліком цього п'єзотрансформатора є відносно невеликий коефіцієнт трансформації. Вказаний п'єзоелектричний трансформатор найбільш близький до того, що заявляється, і вибраний в якості прототипа. В основу корисної моделі поставлена задача підвищення коефіцієнта трансформації шляхом включення в схему п'єзотрансформатора котушки індуктивності. П'єзоелектричний трансформатор містить п`єзоелемент з двома системами електродів, до однієї з яких під'єднано джерело електричних коливань, а до другої - електричне навантаження. П'єзоелектричний трансформатор відрізняється тим, що в нього введено дві котушки індуктивності, перша з яких включена між джерелом електричних коливань та першим електродом першої системи електродів, а друга котушка індуктивності підключена між першими електродами першої та другої системи електродів, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контура дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 , L 2 2 4 fpneCne Cne - міжелектродна ємність п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення коефіцієнту трансформації. Корисна модель пояснюється кресленням, де : (13) 56938 (11) UA (19) де fpne - резонансна частота п'єзоелемента; U Cne - міжелектродна ємність п'єзоелемента. 3 56938 - на Фіг. показана схема п'єзоелектричного трансформатора, що заявляється. П'єзоелектричний трансформатор містить п'єзоелемент 1 з двома системами електродів 2 і 3, 4 і 5. Електроди 3 і 5 з'єднані між собою з загальним проводом 6 схеми. Джерело електричних коливань 7 з'єднано через котушку індуктивності 7 з електродом 2, який через котушку індуктивності 8 з'єднаний з електродом 4, а електрод 4 - з електричною напругою 10. П'єзоелектричний трансформатор працює наступним чином. Електричні коливання, які поступають з джерела 9, збуджують за рахунок зворотного п'єзоефекту механічні коливання в п'єзоелементі 1. За рахунок прямого п'єзоефекту на вихідній системі електродів 4, 5 створюється Комп’ютерна верстка А. Рябко 4 електрична напруга, яка поступає на електричне навантаження 10. Як показали експерименти, підключення котушок індуктивності 7, 8 призводить до підвищення коефіцієнта трансформації. Приклад конкретного застосування. В конкретному випадку використовувався п'єзоелемент виготовлений із п'єзокераміки ЦТС - 19,  653 мм, в якості джерела - генератор ГЗ - 106, електричного навантаження - мілівольтметр ВЗ38, котушки індуктивності - 4,5 мГн, та 2,0 мГн. Як показали експерименти, при підключенні котушки індуктивності коефіцієнт трансформації підвищився в 1,6 рази порівняно з п'єзотрансформатором без котушок індуктивності. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
