П’єзоелектричний суматор

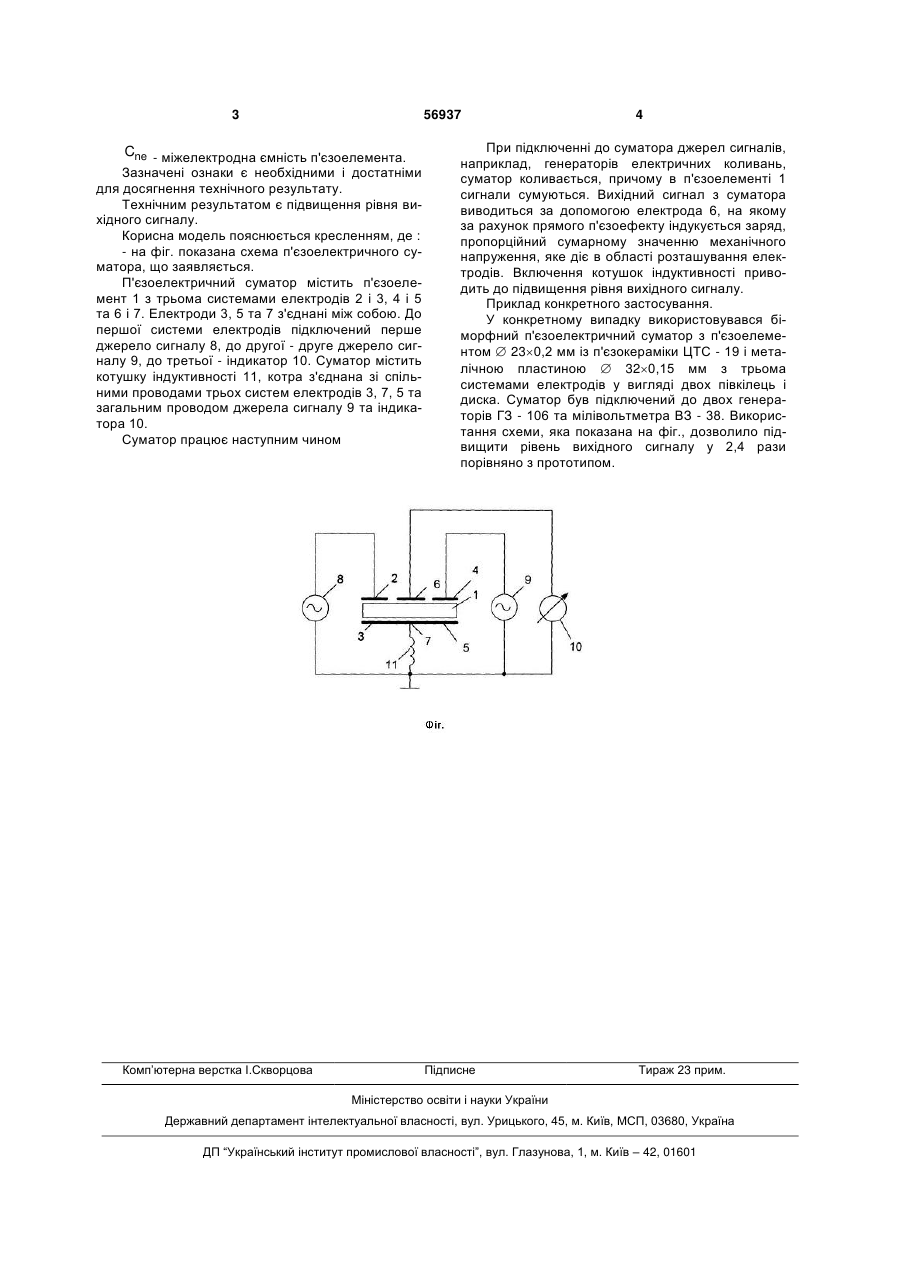

П'єзоелектричний суматор, який містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, до першої з яких підключено перше джерело електричного сигналу, до другої - друге джерело електричного сигналу, а до третьої - індикатор вихідного сигналу, який відрізняється тим, що в суматор введено котушку інду ктивності, котра з'єднана зі спільними проводами трьох систем електродів та загальним проводом джерел сигналу та індикатора, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента створює коливальний контур, причому резонансна частота цього контура дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L 2 2 4 fpneCne , де fpne - резонансна частота п'єзоелемента; Корисна модель відноситься до електронної техніки і може використовуватися у радіоелектронній апаратурі як суматор електромеханічних коливань або в інших областях. Відомий п'єзоелектричний суматор, який містить мономорфний п'єзоелемент з трьома системами електродів, до однієї з яких підключено перше джерело електричного сигналу, до другої системи електродів підключено друге джерело електричного сигналу, до третьої системи електродів підключено індикатор вихідного сигналу (див. патент України № 49918, G 06 С 15/00, G 06 F 7/00, Бюл. № 9, 2010). Недоліком цього суматора є порівняно невисокий рівень вихідного сигналу. Відомий також п'єзоелектричний суматор, який містить біморфний п'єзоелемент з трьома системами електродів, до першої з яких підключено перше джерело електричного сигналу, до другої системи електродів підключено друге джерело електричного сигналу, до третьої системи електродів підключено індикатор вихідного сигналу (див. патент України № 49922, G 06 С 15/00, G 06 F 7/00, Бюл. № 9, 2010). Недоліком цього суматора є порівняно невисокий рівень вихідного сигналу. Вказаний п'єзоелектричний суматор найбільш близький до того, що заявляється, і вибраний в якості прототипа. В основу корисної моделі поставлена задача підвищення рівня вихідного сигнала шляхом включення в схему сумматора котушки індуктивності. П'єзоелектричний суматор містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, до першої з яких підключено перше джерело електричного сигналу, до другої друге джерело електричного сигналу, а до третьої - індикатор вихідного сигналу. П'єзоелектричний суматор відрізняється тим, що в суматор введено котушку індуктивності, котра з'єднана зі спільними проводами трьох систем електродів та загальним проводом джерел сигналу та індикатора, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента створює коливальний контур, причому резонансна частота цього контура дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L 2 42fpneCne , де fpne - резонансна частота п'єзоелемента; (19) UA (11) 56937 (13) U Cne - міжелектродна ємність п'єзоелемента. 3 56937 Cne - міжелектродна ємність п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де : - на фіг. показана схема п'єзоелектричного суматора, що заявляється. П'єзоелектричний суматор містить п'єзоелемент 1 з трьома системами електродів 2 і 3, 4 і 5 та 6 і 7. Електроди 3, 5 та 7 з'єднані між собою. До першої системи електродів підключений перше джерело сигналу 8, до другої - друге джерело сигналу 9, до третьої - індикатор 10. Суматор містить котушку індуктивності 11, котра з'єднана зі спільними проводами трьох систем електродів 3, 7, 5 та загальним проводом джерела сигналу 9 та індикатора 10. Суматор працює наступним чином Комп’ютерна верстка І.Скворцова 4 При підключенні до суматора джерел сигналів, наприклад, генераторів електричних коливань, суматор коливається, причому в п'єзоелементі 1 сигнали сумуються. Вихідний сигнал з суматора виводиться за допомогою електрода 6, на якому за рахунок прямого п'єзоефекту індукується заряд, пропорційний сумарному значенню механічного напруження, яке діє в області розташування електродів. Включення котушок індуктивності приводить до підвищення рівня вихідного сигналу. Приклад конкретного застосування. У конкретному випадку використовувався біморфний п'єзоелектричний суматор з п'єзоелементом  230,2 мм із п'єзокераміки ЦТС - 19 і металічною пластиною  320,15 мм з трьома системами електродів у вигляді двох півкілець і диска. Суматор був підключений до двох генераторів ГЗ - 106 та мілівольтметра ВЗ - 38. Використання схеми, яка показана на фіг., дозволило підвищити рівень вихідного сигналу у 2,4 рази порівняно з прототипом. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
