Електроакустичний перетворювач

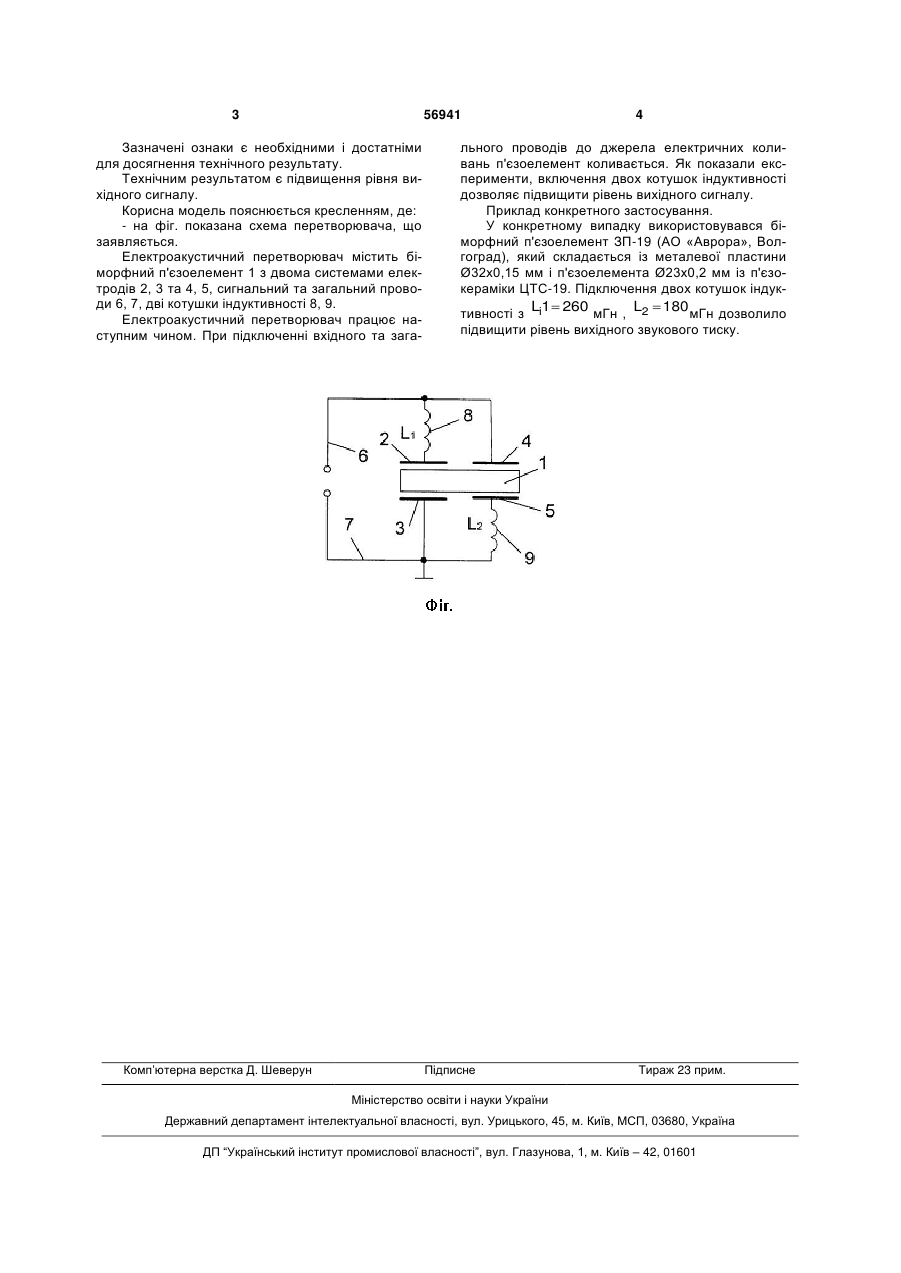

Електричний перетворювач, що містить біморфний п'єзоелемент з двома системами електродів, сигнальний та загальний проводи, який відрізняється тим, що в перетворювач введено дві котушки індуктивності, перша із них підключена до джерела сигналу та першого електрода першої системи електродів п'єзоелемента, перший електрод другої системи електродів п'єзоелемента з'єд наний з джерелом сигналу, друга котушка індуктивності з'єднана з другим електродом другої системи електродів та загальним проводом, другий електрод першої системи також з'єднаний з загальним проводом схеми, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою Корисна модель відноситься до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома електродами, закріплений у корпусі, проводи для під'єднання до джерела сигналу (див. В.М. Шарапов. Пьезоэлектрические датчики. М.: Техносфера, 2006, рис. 12.1, в). Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Відомий електроакустичний перетворювач за патентом Російської Федерації №2003238, Н04 R 17/00. /Шарапов В.М. и др., Б.И., 1993, № 41-42, який містить біморфний п'єзоелемент з трьома електродами, вхідні та загальний проводи для підключення до джерела сигналу. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється і вибраний в якості прототипу. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача двох котушок індуктивності. Електроакустичний перетворювач містить біморфний п'єзоелемент з двома системами електродів, сигнальний та загальний проводи. Електроакустичний перетворювач відрізняється тим, що в перетворювач введено дві котушки індуктивності, перша із них підключена до джерела сигналу та першого електроду першої системи електродів п'єзоелемента, перший електрод другої системи електродів п'єзоелемента з'єднаний з джерелом сигналу, друга котушка індуктивності з'єднана з другим електродом другої системи електродів та загальним проводом, другий електрод першої системи також з'єднаний з загальним проводом схеми, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контура дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L 2 2 4 fpneC ne , fpne де - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. L 1 4 f C ne 2 2 pne , (19) UA (11) 56941 (13) U де fpne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. 3 56941 Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: - на фіг. показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить біморфний п'єзоелемент 1 з двома системами електродів 2, 3 та 4, 5, сигнальний та загальний проводи 6, 7, дві котушки індуктивності 8, 9. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та зага Комп’ютерна верстка Д. Шеверун 4 льного проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, включення двох котушок індуктивності дозволяє підвищити рівень вихідного сигналу. Приклад конкретного застосування. У конкретному випадку використовувався біморфний п'єзоелемент ЗП-19 (АО «Аврора», Волгоград), який складається із металевої пластини Ø32x0,15 мм і п'єзоелемента Ø23x0,2 мм із п'єзокераміки ЦТС-19. Підключення двох котушок індукL 1  260 мГн , L2  180 мГн дозволило тивності з i підвищити рівень вихідного звукового тиску. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
