Пристрій для зчитування цифрової інформації з магнітоносія

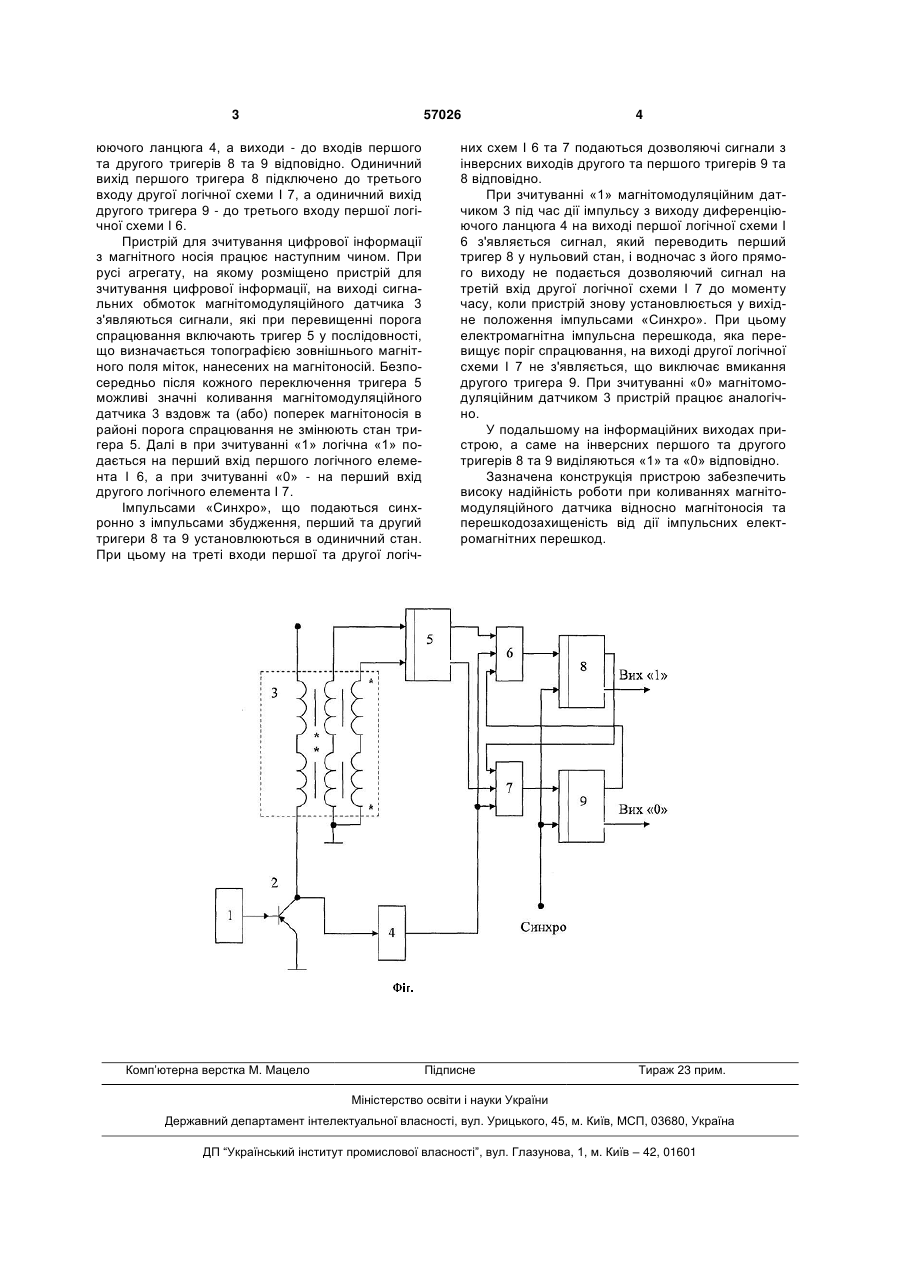

Пристрій для зчитування цифрової інформації з магнітного носія, що містить магнітомодуляційний датчик з імпульсним збудженням, що має обмотку збудження та сигнальні, генератор імпульсів, транзистор підсилювача потужності, що живить обмотку збудження магнітомодуляційного 3 57026 юючого ланцюга 4, а виходи - до входів першого та другого тригерів 8 та 9 відповідно. Одиничний вихід першого тригера 8 підключено до третього входу другої логічної схеми І 7, а одиничний вихід другого тригера 9 - до третього входу першої логічної схеми І 6. Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. При русі агрегату, на якому розміщено пристрій для зчитування цифрової інформації, на виході сигнальних обмоток магнітомодуляційного датчика 3 з'являються сигнали, які при перевищенні порога спрацювання включають тригер 5 у послідовності, що визначається топографією зовнішнього магнітного поля міток, нанесених на магнітоносій. Безпосередньо після кожного переключення тригера 5 можливі значні коливання магнітомодуляційного датчика 3 вздовж та (або) поперек магнітоносія в районі порога спрацювання не змінюють стан тригера 5. Далі в при зчитуванні «1» логічна «1» подається на перший вхід першого логічного елемента І 6, а при зчитуванні «0» - на перший вхід другого логічного елемента І 7. Імпульсами «Синхро», що подаються синхронно з імпульсами збудження, перший та другий тригери 8 та 9 установлюються в одиничний стан. При цьому на треті входи першої та другої логіч Комп’ютерна верстка М. Мацело 4 них схем І 6 та 7 подаються дозволяючі сигнали з інверсних виходів другого та першого тригерів 9 та 8 відповідно. При зчитуванні «1» магнітомодуляційним датчиком 3 під час дії імпульсу з виходу диференціюючого ланцюга 4 на виході першої логічної схеми І 6 з'являється сигнал, який переводить перший тригер 8 у нульовий стан, і водночас з його прямого виходу не подається дозволяючий сигнал на третій вхід другої логічної схеми І 7 до моменту часу, коли пристрій знову установлюється у вихідне положення імпульсами «Синхро». При цьому електромагнітна імпульсна перешкода, яка перевищує поріг спрацювання, на виході другої логічної схеми І 7 не з'являється, що виключає вмикання другого тригера 9. При зчитуванні «0» магнітомодуляційним датчиком 3 пристрій працює аналогічно. У подальшому на інформаційних виходах пристрою, а саме на інверсних першого та другого тригерів 8 та 9 виділяються «1» та «0» відповідно. Зазначена конструкція пристрою забезпечить високу надійність роботи при коливаннях магнітомодуляційного датчика відносно магнітоносія та перешкодозахищеність від дії імпульсних електромагнітних перешкод. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
