Пристрій для зчитування цифрової інформації з магнітоносія

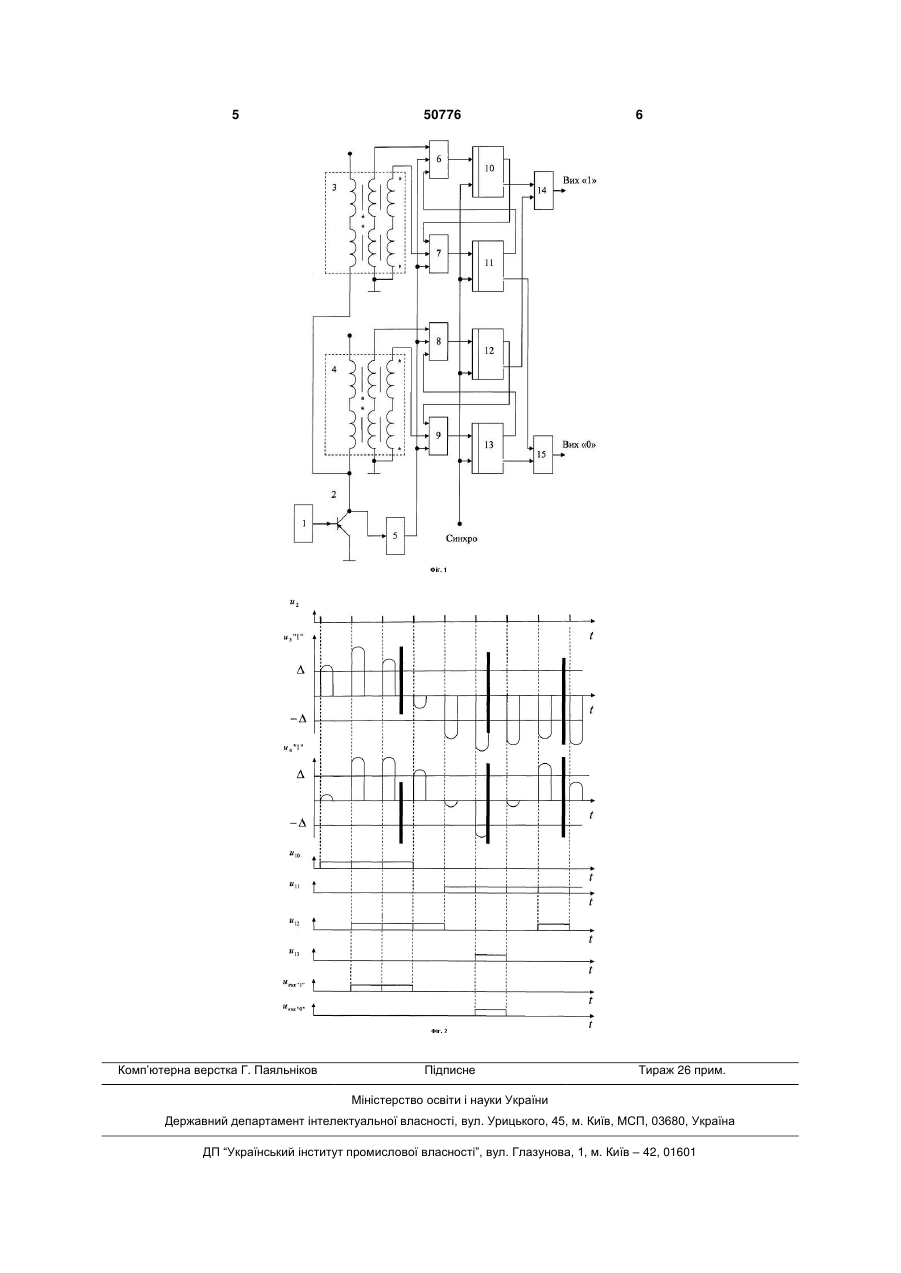

Пристрій для зчитування цифрової інформації з магнітного носія, що містить магнітомодуляційний датчик з імпульсним збудженням, що має обмотки збудження та сигнальну, один із виводів якої з'єднаний з першим входом логічної схеми І, генератор імпульсів, транзистор підсилювача потужності, що живить обмотку збудження магнітомодуляційного датчика, тригер, другі послідовно з'єднані сигнальну обмотку магнітомодуляційного датчика, логічну схему І та тригер, одиничний вихід якого зв'язаний з третім входом першої логічної схеми І, 3 зв'язаний з третім входом першої логічної схеми І, при цьому другий вхід другої логічної схеми І зв'язаний з виходом диференцюючого ланцюга, а третій - з одиничним виходом першого тригера, згідно корисної моделі, розміщено додатковий магнітомодуляційний датчик, перша сигнальна обмотка якого послідовно з'єднана з третьою логічною схемою І та третім тригером, одиничний вихід якого зв'язаний з третім входом четвертої логічної схеми І, друга сигнальна обмотка якого послідовно з'єднана з четвертою логічною схемою І та четвертим тригером, одиничний вихід якого зв'язаний з третім входом третьої логічної схеми І, другі входи третьої та четвертої логічних схем І зв'язані з виходом диференцюючого ланцюга, при цьому інверсні виходи першого та третього тригерів з'єднані з входами п'ятої логічної схеми І, а інверсні виходи другого та четвертого тригерів з'єднані з входами шостої логічної схеми І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування цифрової інформації з магнітоносія (фіг. 1), що містить генератор імпульсів 1, транзистор підсилювача потужності 2, з колектором транзистора зв'язані обмотки збудження магнітомодуляційних датчиків 3 та 4 та диференційний ланцюг 5, сигнальні обмотки магнітомодуляційних датчиків 3 та 4 підключені до перших входів логічних схем І 6, 7 та 8, 9 відповідно, другі входи яких зв'язані з диференцюючим ланцюгом 5. Виходи логічних схем І 6-9 підключені до входів тригерів 10-13 відповідно. Інверсні виходи тригерів 10 та 12 з'єднані зі входами п'ятої логічної схеми І 14, а інверсні виходи тригерів 11 та 13 - зі входами шостої логічної схеми 115. Другий агнітомодуляційний датчик 4 використовується для зчитування іншої складової напруженості магнітного поля відбитків та зміщений відносно першого магнітомодуляційного датчика 3 на певну величину. На фіг. 2 показані часові діаграми роботи пристрою. Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. Імпульсами «Синхро» (епюра и2, фіг. 2), що подаються синхронно з імпульсами збудження, тригери 10-13 установлюються в одиничний стан. При цьому на 50776 4 треті входи логічних схем І 6 та 7 подаються дозволяючі сигнали з інверсних виходів тригерів 11 та 10 відповідно, а на треті входи логічних схем І 8 та 9 - дозволяючі сигнали з інверсних виходів тригерів 13 та 12 відповідно. При зчитуванні «1» магнітомодуляційним датчиком 3 на виході логічної схеми І 6 (епюра u3 ' '1' ' , , Фіг. 2) з’являться сигнал, який переводить тригер 10 у нульовий стан, і водночас з його прямого виходу не подається дозволяючий сигнал на третій вхід логічної схеми І 7 до моменту часу, коли пристрій знову установлюється у вихідне положення. При цьому електромагнітна імпульсна перешкода, яка перевищує поріг спрацювання А, на виході логічної схеми І 7 не з'являється, що виключає вмикання тригера 11. При зчитуванні «0» магнітомодуляційним датчиком 3 аналогічно спрацьовують логічні схем І 7 та 6, а також тригери 11 та 10 (епюри u12, u13, фіг. 2). При зчитуванні «1» магнітомодуляційним датчиком 4 на виході логічної схеми І 8 (епюра u4 ' '1' ' , фіг. 2) з’являться сигнал, який переводить тригер 12 у нульовий стан, і водночас з його прямого виходу не подається дозволяючий сигнал на третій вхід логічної схеми І 9 до моменту часу, коли пристрій знову установлюється у вихідне положення. При цьому електромагнітна імпульсна перешкода, яка перевищує поріг спрацювання , на виході логічної схеми І 9 не з'являється, що виключає вмикання тригера 13. При зчитуванні «0» магнітомодуляційним датчиком 4 аналогічно спрацьовують логічні схеми І 9 та 8, а також тригери 13 та 12 (епюри u10, u11, фіг. 2). У подальшому на інформаційних виходах пристрою, а саме на виходах логічних схем І 14 та 15 виділяються «1» та «0» відповідно (епюри uв их' '1' ' таuв их' '0' ' , фіг2). Зазначена конструкція пристрою забезпечить високу перешкодозахищеність від імпульсних електромагнітних перешкод та надійність роботи при зчитуванні цифрової інформації в умовах підвищеної щільності запису магнітних відбитків. 5 Комп’ютерна верстка Г. Паяльніков 50776 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
