Пристрій для зчитування інформації з багатодоріжкового магнітоносія

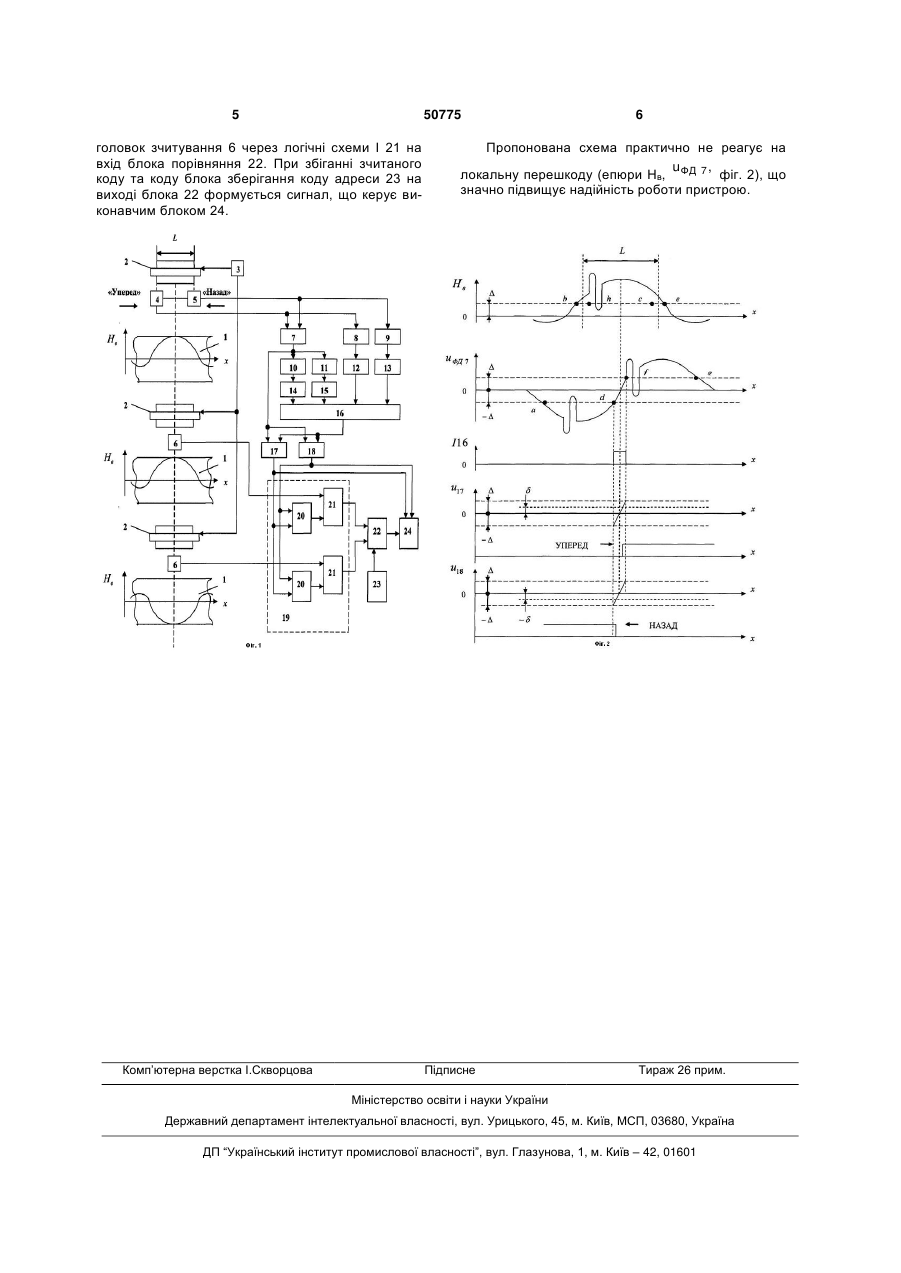

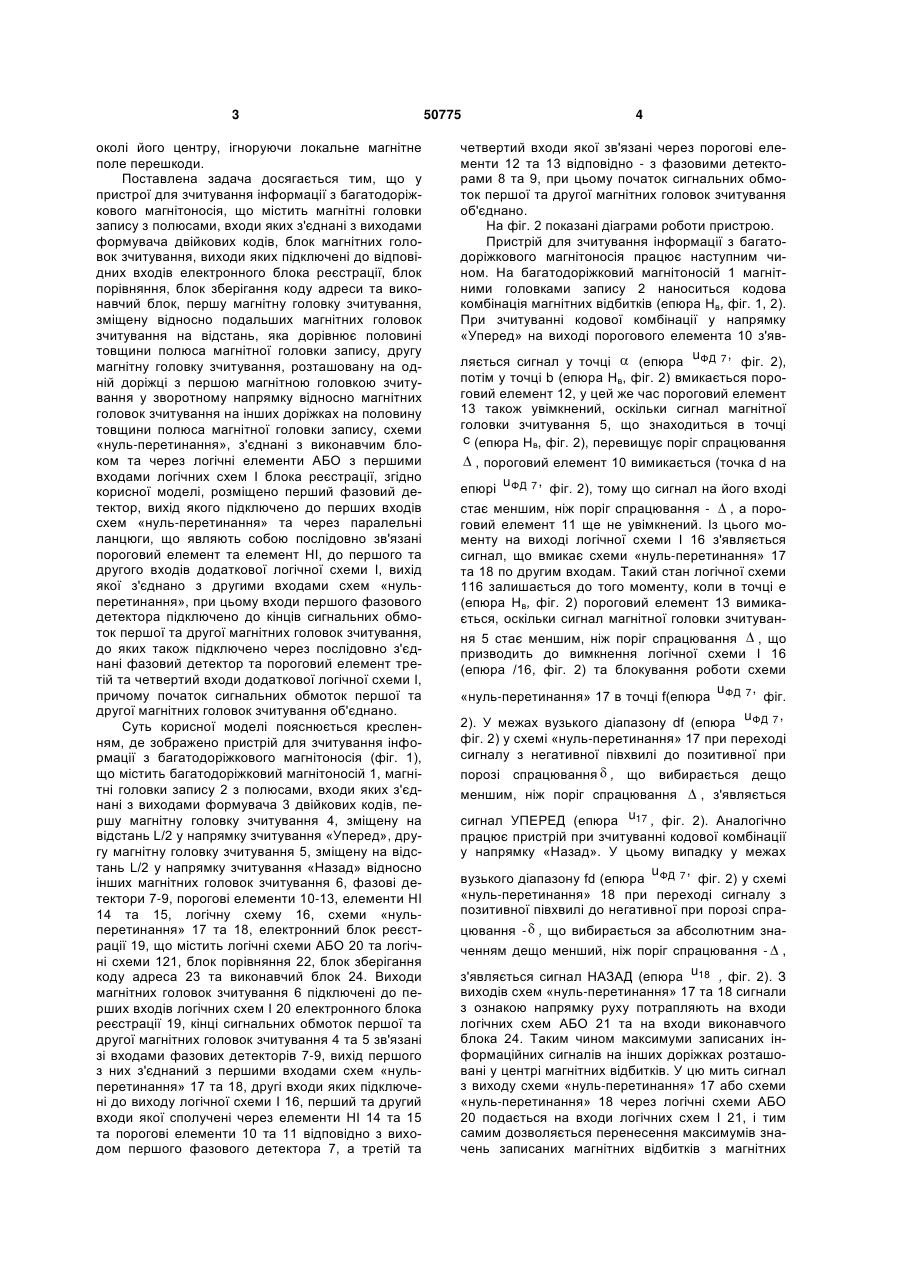

Пристрій для зчитування інформації з багатодоріжкового магнітоносія, що містить магнітні головки запису з полюсами, входи яких з'єднані з виходами формувача двійкових кодів, блок магнітних головок зчитування, виходи яких підключені до відповідних входів електронного блока реєстрації, блок порівняння, блок зберігання коду адреси та виконавчий блок, першу магнітну головку зчитування, зміщену відносно подальших магнітних головок зчитування на відстань, яка дорівнює половині товщини полюса магнітної головки запису, другу магнітну головку зчитування, розташовану на одній доріжці з першою магнітною головкою зчитування у зворотному напрямку відносно магні U 1 3 околі його центру, ігноруючи локальне магнітне поле перешкоди. Поставлена задача досягається тим, що у пристрої для зчитування інформації з багатодоріжкового магнітоносія, що містить магнітні головки запису з полюсами, входи яких з'єднані з виходами формувача двійкових кодів, блок магнітних головок зчитування, виходи яких підключені до відповідних входів електронного блока реєстрації, блок порівняння, блок зберігання коду адреси та виконавчий блок, першу магнітну головку зчитування, зміщену відносно подальших магнітних головок зчитування на відстань, яка дорівнює половині товщини полюса магнітної головки запису, другу магнітну головку зчитування, розташовану на одній доріжці з першою магнітною головкою зчитування у зворотному напрямку відносно магнітних головок зчитування на інших доріжках на половину товщини полюса магнітної головки запису, схеми «нуль-перетинання», з'єднані з виконавчим блоком та через логічні елементи АБО з першими входами логічних схем І блока реєстрації, згідно корисної моделі, розміщено перший фазовий детектор, вихід якого підключено до перших входів схем «нуль-перетинання» та через паралельні ланцюги, що являють собою послідовно зв'язані пороговий елемент та елемент НІ, до першого та другого входів додаткової логічної схеми І, вихід якої з'єднано з другими входами схем «нульперетинання», при цьому входи першого фазового детектора підключено до кінців сигнальних обмоток першої та другої магнітних головок зчитування, до яких також підключено через послідовно з'єднані фазовий детектор та пороговий елемент третій та четвертий входи додаткової логічної схеми І, причому початок сигнальних обмоток першої та другої магнітних головок зчитування об'єднано. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з багатодоріжкового магнітоносія (фіг. 1), що містить багатодоріжковий магнітоносій 1, магнітні головки запису 2 з полюсами, входи яких з'єднані з виходами формувача 3 двійкових кодів, першу магнітну головку зчитування 4, зміщену на відстань L/2 у напрямку зчитування «Уперед», другу магнітну головку зчитування 5, зміщену на відстань L/2 у напрямку зчитування «Назад» відносно інших магнітних головок зчитування 6, фазові детектори 7-9, порогові елементи 10-13, елементи НІ 14 та 15, логічну схему 16, схеми «нульперетинання» 17 та 18, електронний блок реєстрації 19, що містить логічні схеми АБО 20 та логічні схеми 121, блок порівняння 22, блок зберігання коду адреса 23 та виконавчий блок 24. Виходи магнітних головок зчитування 6 підключені до перших входів логічних схем І 20 електронного блока реєстрації 19, кінці сигнальних обмоток першої та другої магнітних головок зчитування 4 та 5 зв'язані зі входами фазових детекторів 7-9, вихід першого з них з'єднаний з першими входами схем «нульперетинання» 17 та 18, другі входи яких підключені до виходу логічної схеми І 16, перший та другий входи якої сполучені через елементи НІ 14 та 15 та порогові елементи 10 та 11 відповідно з виходом першого фазового детектора 7, а третій та 50775 4 четвертий входи якої зв'язані через порогові елементи 12 та 13 відповідно - з фазовими детекторами 8 та 9, при цьому початок сигнальних обмоток першої та другої магнітних головок зчитування об'єднано. На фіг. 2 показані діаграми роботи пристрою. Пристрій для зчитування інформації з багатодоріжкового магнітоносія працює наступним чином. На багатодоріжковий магнітоносій 1 магнітними головками запису 2 наноситься кодова комбінація магнітних відбитків (епюра Нв, фіг. 1, 2). При зчитуванні кодової комбінації у напрямку «Уперед» на виході порогового елемента 10 з'явu , ляється сигнал у точці (епюра ФД 7 фіг. 2), потім у точці b (епюра Нв, фіг. 2) вмикається пороговий елемент 12, у цей же час пороговий елемент 13 також увімкнений, оскільки сигнал магнітної головки зчитування 5, що знаходиться в точці с (епюра Нв, фіг. 2), перевищує поріг спрацювання , пороговий елемент 10 вимикається (точка d на u , епюрі ФД 7 фіг. 2), тому що сигнал на його вході стає меншим, ніж поріг спрацювання - , а пороговий елемент 11 ще не увімкнений. Із цього моменту на виході логічної схеми І 16 з'являється сигнал, що вмикає схеми «нуль-перетинання» 17 та 18 по другим входам. Такий стан логічної схеми 116 залишається до того моменту, коли в точці e (епюра Нв, фіг. 2) пороговий елемент 13 вимикається, оскільки сигнал магнітної головки зчитування 5 стає меншим, ніж поріг спрацювання , що призводить до вимкнення логічної схеми І 16 (епюра /16, фіг. 2) та блокування роботи схеми u , «нуль-перетинання» 17 в точці f(епюра ФД 7 фіг. u , 2). У межах вузького діапазону df (епюра ФД 7 фіг. 2) у схемі «нуль-перетинання» 17 при переході сигналу з негативної півхвилі до позитивної при порозі спрацювання , що вибирається дещо меншим, ніж поріг спрацювання , з'являється u17 , фіг. 2). Аналогічно сигнал УПЕРЕД (епюра працює пристрій при зчитуванні кодової комбінації у напрямку «Назад». У цьому випадку у межах u , вузького діапазону fd (епюра ФД 7 фіг. 2) у схемі «нуль-перетинання» 18 при переході сигналу з позитивної півхвилі до негативної при порозі спрацювання - , що вибирається за абсолютним значенням дещо менший, ніж поріг спрацювання - , з'являється сигнал НАЗАД (епюра u18 , фіг. 2). З виходів схем «нуль-перетинання» 17 та 18 сигнали з ознакою напрямку руху потрапляють на входи логічних схем АБО 21 та на входи виконавчого блока 24. Таким чином максимуми записаних інформаційних сигналів на інших доріжках розташовані у центрі магнітних відбитків. У цю мить сигнал з виходу схеми «нуль-перетинання» 17 або схеми «нуль-перетинання» 18 через логічні схеми АБО 20 подається на входи логічних схем I 21, і тим самим дозволяється перенесення максимумів значень записаних магнітних відбитків з магнітних 5 50775 головок зчитування 6 через логічні схеми І 21 на вхід блока порівняння 22. При збіганні зчитаного коду та коду блока зберігання коду адреси 23 на виході блока 22 формується сигнал, що керує виконавчим блоком 24. Комп’ютерна верстка І.Скворцова 6 Пропонована схема практично не реагує на u , локальну перешкоду (епюри Нв, ФД 7 фіг. 2), що значно підвищує надійність роботи пристрою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
