Стенд для виготовлення попередньо напруженого гратчастого стояка

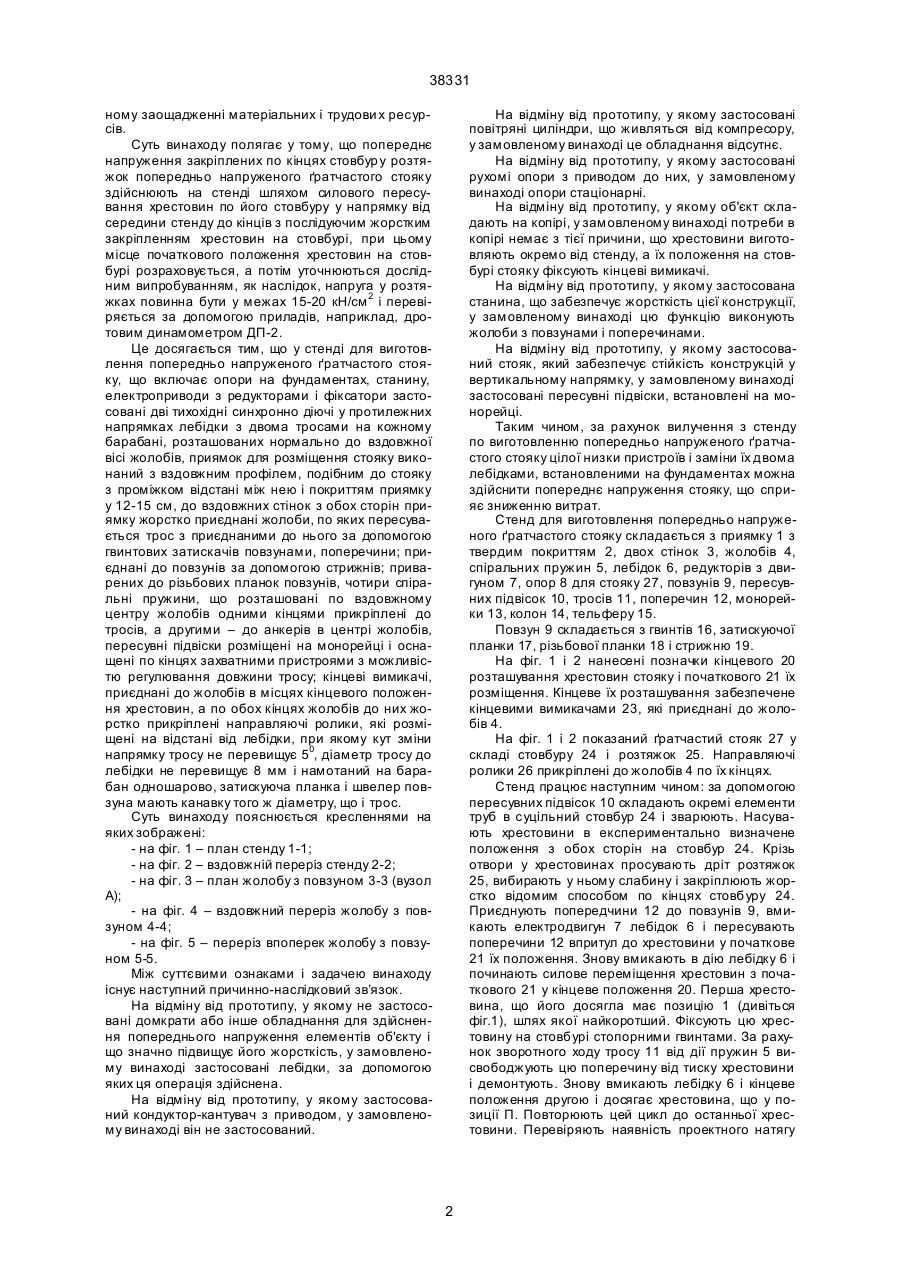

1. Стенд для виготовлення попередньо напруженого ґратчастого стояка, що включає опори на фундаментах, станину, електроприводи з редукторами і фіксаторами відрізняє ться тим, що у ньому застосовані дві тихохідні синхронно діючі у двох протилежних напрямках лебідки з двома тросами на кожному барабані, розташованих нормально до вздовжної вісі жолобів, приямок для розміщення стояку, виго товлений з вздовжним профілем, подібним до попередньо напруженого ґратчастого стояку з проміжком відстані між ним і покриттям приямку у 12-15 см, до вздовжних стінок з обох сторін приямку жорстко приєднані жолоби, по яких пересувається трос з приєднаними до нього 38331 ному заощадженні матеріальних і трудови х ресурсів. Суть винаходу полягає у тому, що попереднє напруження закріплених по кінцях стовбур у розтяжок попередньо напруженого ґратчастого стояку здійснюють на стенді шляхом силового пересування хрестовин по його стовбуру у напрямку від середини стенду до кінців з послідуючим жорстким закріпленням хрестовин на стовбурі, при цьому місце початкового положення хрестовин на стовбурі розраховується, а потім уточнюються дослідним випробуванням, як наслідок, напруга у розтяжках повинна бути у межах 15-20 кН/см 2 і перевіряється за допомогою приладів, наприклад, дротовим динамометром ДП-2. Це досягається тим, що у стенді для виготовлення попередньо напруженого ґратчастого стояку, що включає опори на фундаментах, станину, електроприводи з редукторами і фіксатори застосовані дві тихохідні синхронно діючі у протилежних напрямках лебідки з двома тросами на кожному барабані, розташованих нормально до вздовжної вісі жолобів, приямок для розміщення стояку виконаний з вздовжним профілем, подібним до стояку з проміжком відстані між нею і покриттям приямку у 12-15 см, до вздовжних стінок з обох сторін приямку жорстко приєднані жолоби, по яких пересувається трос з приєднаними до нього за допомогою гвинтових затискачів повзунами, поперечини; приєднані до повзунів за допомогою стрижнів; приварених до різьбових планок повзунів, чотири спіральні пружини, що розташовані по вздовжному центру жолобів одними кінцями прикріплені до тросів, а другими – до анкерів в центрі жолобів, пересувні підвіски розміщені на монорейці і оснащені по кінцях захватними пристроями з можливістю регулювання довжини тросу; кінцеві вимикачі, приєднані до жолобів в місцях кінцевого положення хрестовин, а по обох кінцях жолобів до них жорстко прикріплені направляючі ролики, які розміщені на відстані від лебідки, при якому кут зміни напрямку тросу не перевищує 50, діаметр тросу до лебідки не перевищує 8 мм і намотаний на барабан одношарово, затискуюча планка і швелер повзуна мають канавку того ж діаметру, що і трос. Суть винаходу пояснюється кресленнями на яких зображені: - на фіг. 1 – план стенду 1-1; - на фіг. 2 – вздовжній переріз стенду 2-2; - на фіг. 3 – план жолобу з повзуном 3-3 (вузол А); - на фіг. 4 – вздовжний переріз жолобу з повзуном 4-4; - на фіг. 5 – переріз впоперек жолобу з повзуном 5-5. Між суттєвими ознаками і задачею винаходу існує наступний причинно-наслідковий зв’язок. На відміну від прототипу, у якому не застосовані домкрати або інше обладнання для здійснення попереднього напруження елементів об'єкту і що значно підвищує його жорсткість, у замовленому винаході застосовані лебідки, за допомогою яких ця операція здійснена. На відміну від прототипу, у якому застосований кондуктор-кантувач з приводом, у замовленому винаході він не застосований. На відміну від прототипу, у якому застосовані повітряні циліндри, що живляться від компресору, у замовленому винаході це обладнання відсутнє. На відміну від прототипу, у якому застосовані рухомі опори з приводом до них, у замовленому винаході опори стаціонарні. На відміну від прототипу, у якому об'єкт складають на копірі, у замовленому винаході потреби в копірі немає з тієї причини, що хрестовини виготовляють окремо від стенду, а їх положення на стовбурі стояку фіксують кінцеві вимикачі. На відміну від прототипу, у якому застосована станина, що забезпечує жорсткість цієї конструкції, у замовленому винаході цю функцію виконують жолоби з повзунами і поперечинами. На відміну від прототипу, у якому застосований стояк, який забезпечує стійкість конструкцій у вертикальному напрямку, у замовленому винаході застосовані пересувні підвіски, встановлені на монорейці. Таким чином, за рахунок вилучення з стенду по виготовленню попередньо напруженого ґратчастого стояку цілої низки пристроїв і заміни їх двома лебідками, встановленими на фундаментах можна здійснити попереднє напруження стояку, що сприяє зниженню витрат. Стенд для виготовлення попередньо напруженого ґратчастого стояку складається з приямку 1 з твердим покриттям 2, двох стінок 3, жолобів 4, спіральних пружин 5, лебідок 6, редукторів з двигуном 7, опор 8 для стояку 27, повзунів 9, пересувних підвісок 10, тросів 11, поперечин 12, монорейки 13, колон 14, тельферу 15. Повзун 9 складається з гвинтів 16, затискуючої планки 17, різьбової планки 18 і стрижню 19. На фіг. 1 і 2 нанесені позначки кінцевого 20 розташування хрестовин стояку і початкового 21 їх розміщення. Кінцеве їх розташування забезпечене кінцевими вимикачами 23, які приєднані до жолобів 4. На фіг. 1 і 2 показаний ґратчастий стояк 27 у складі стовбуру 24 і розтяжок 25. Направляючі ролики 26 прикріплені до жолобів 4 по їх кінцях. Стенд працює наступним чином: за допомогою пересувних підвісок 10 складають окремі елементи труб в суцільний стовбур 24 і зварюють. Насувають хрестовини в експериментально визначене положення з обох сторін на стовбур 24. Крізь отвори у хрестовинах просувають дріт розтяжок 25, вибирають у ньому слабину і закріплюють жорстко відомим способом по кінцях стовбуру 24. Приєднують попередчини 12 до повзунів 9, вмикають електродвигун 7 лебідок 6 і пересувають поперечини 12 впритул до хрестовини у початкове 21 їх положення. Знову вмикають в дію лебідку 6 і починають силове переміщення хрестовин з початкового 21 у кінцеве положення 20. Перша хрестовина, що його досягла має позицію 1 (дивіться фіг.1), шлях якої найкоротший. Фіксують цю хрестовину на стовбурі стопорними гвинтами. За рахунок зворотного ходу тросу 11 від дії пружин 5 висвободжують цю поперечину від тиску хрестовини і демонтують. Знову вмикають лебідку 6 і кінцеве положення другою і досягає хрестовина, що у позиції П. Повторюють цей цикл до останньої хрестовини. Перевіряють наявність проектного натягу 2 38331 розтяжок 25, і готовий стояк 27 тельфером 15 з допомогою підвісок 10 транспортують на склад. Сукупність суттєви х ознак, що характеризують суть винаходу може бути і багаторазово використана у будівництві з одержанням технічного результату, що полягає у створенні стенду з можливістю здійснити попереднє напруження ґратчастого стояку при значному заощадженні матеріальних і трудових ресурсів. І це дозволяє зробити висновок про відповідність винаходу критерію "Промислова застосовність". Впровадження винаходу у виробництво забезпечить досягнення таких показників: Продуктивність праці зросте на 15-18 % Поліпшаться умови праці робітників. Фіг. 1. Фіг. 2. Фіг. 3. 3 38331 Фіг. 4. Фіг. 5. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
