Пристрій для ідентифікації об’єктів на конвеєрі

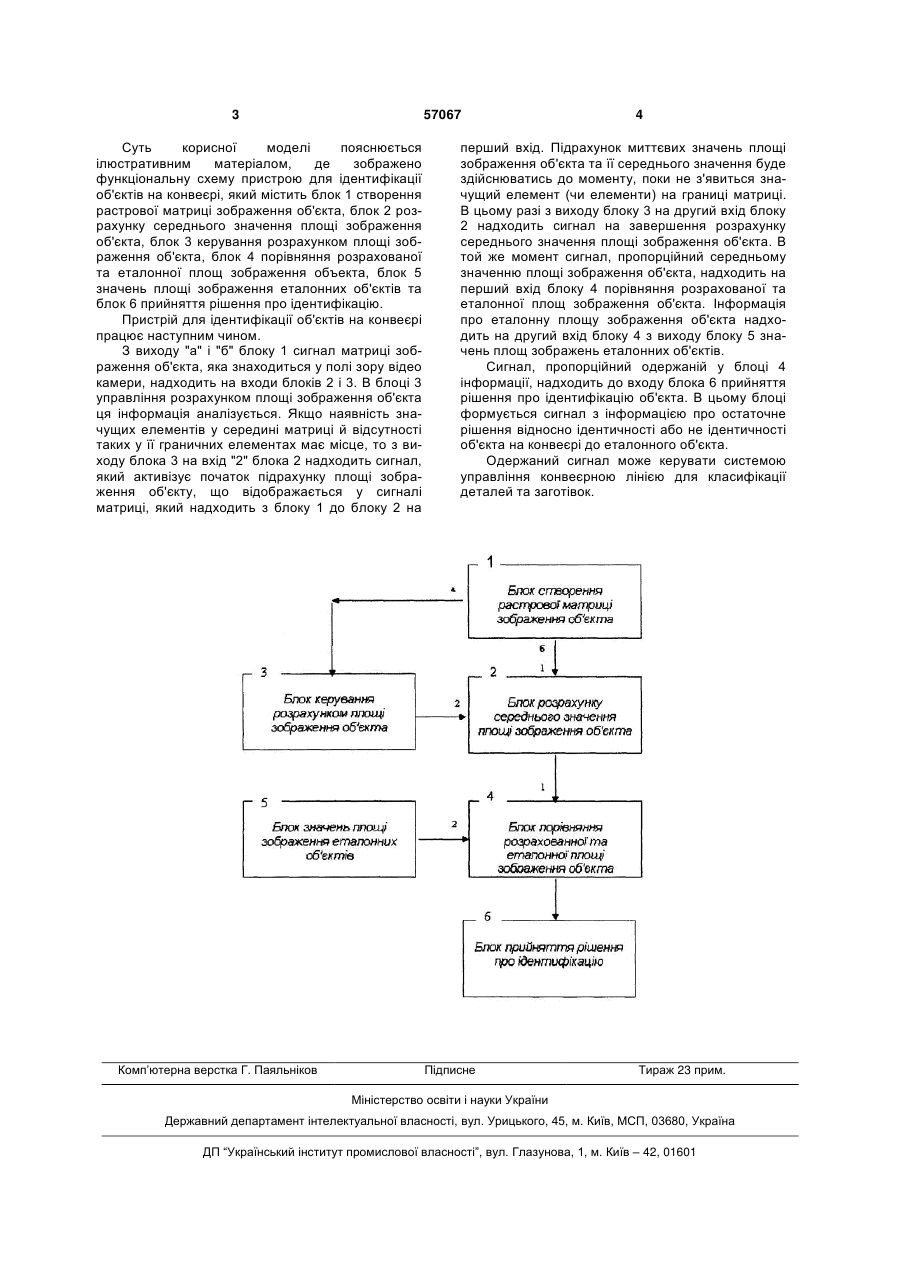

Пристрій для ідентифікації об'єктів на конвеєрі, що містить блок створення растрової матриці зображення об'єкта, блок значень площі зображень еталонних об'єктів, блок порівняння розрахованої та еталонної площі зображень об'єкта та блок прийняття рішення про ідентифікацію, який 3 57067 Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено функціональну схему пристрою для ідентифікації об'єктів на конвеєрі, який містить блок 1 створення растрової матриці зображення об'єкта, блок 2 розрахунку середнього значення площі зображення об'єкта, блок 3 керування розрахунком площі зображення об'єкта, блок 4 порівняння розрахованої та еталонної площ зображення объекта, блок 5 значень площі зображення еталонних об'єктів та блок 6 прийняття рішення про ідентифікацію. Пристрій для ідентифікації об'єктів на конвеєрі працює наступним чином. З виходу "а" і "б" блоку 1 сигнал матриці зображення об'єкта, яка знаходиться у полі зору відео камери, надходить на входи блоків 2 і 3. В блоці 3 управління розрахунком площі зображення об'єкта ця інформація аналізується. Якщо наявність значущих елементів у середині матриці й відсутності таких у її граничних елементах має місце, то з виходу блока 3 на вхід "2" блока 2 надходить сигнал, який активізує початок підрахунку площі зображення об'єкту, що відображається у сигналі матриці, який надходить з блоку 1 до блоку 2 на Комп’ютерна верстка Г. Паяльніков 4 перший вхід. Підрахунок миттєвих значень площі зображення об'єкта та її середнього значення буде здійснюватись до моменту, поки не з'явиться значущий елемент (чи елементи) на границі матриці. В цьому разі з виходу блоку 3 на другий вхід блоку 2 надходить сигнал на завершення розрахунку середнього значення площі зображення об'єкта. В той же момент сигнал, пропорційний середньому значенню площі зображення об'єкта, надходить на перший вхід блоку 4 порівняння розрахованої та еталонної площ зображення об'єкта. Інформація про еталонну площу зображення об'єкта надходить на другий вхід блоку 4 з виходу блоку 5 значень площ зображень еталонних об'єктів. Сигнал, пропорційний одержаній у блоці 4 інформації, надходить до входу блока 6 прийняття рішення про ідентифікацію об'єкта. В цьому блоці формується сигнал з інформацією про остаточне рішення відносно ідентичності або не ідентичності об'єкта на конвеєрі до еталонного об'єкта. Одержаний сигнал може керувати системою управління конвеєрною лінією для класифікації деталей та заготівок. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
