Ручний пристрій для контактного нанесення рідких гербіцидів на бур’яни

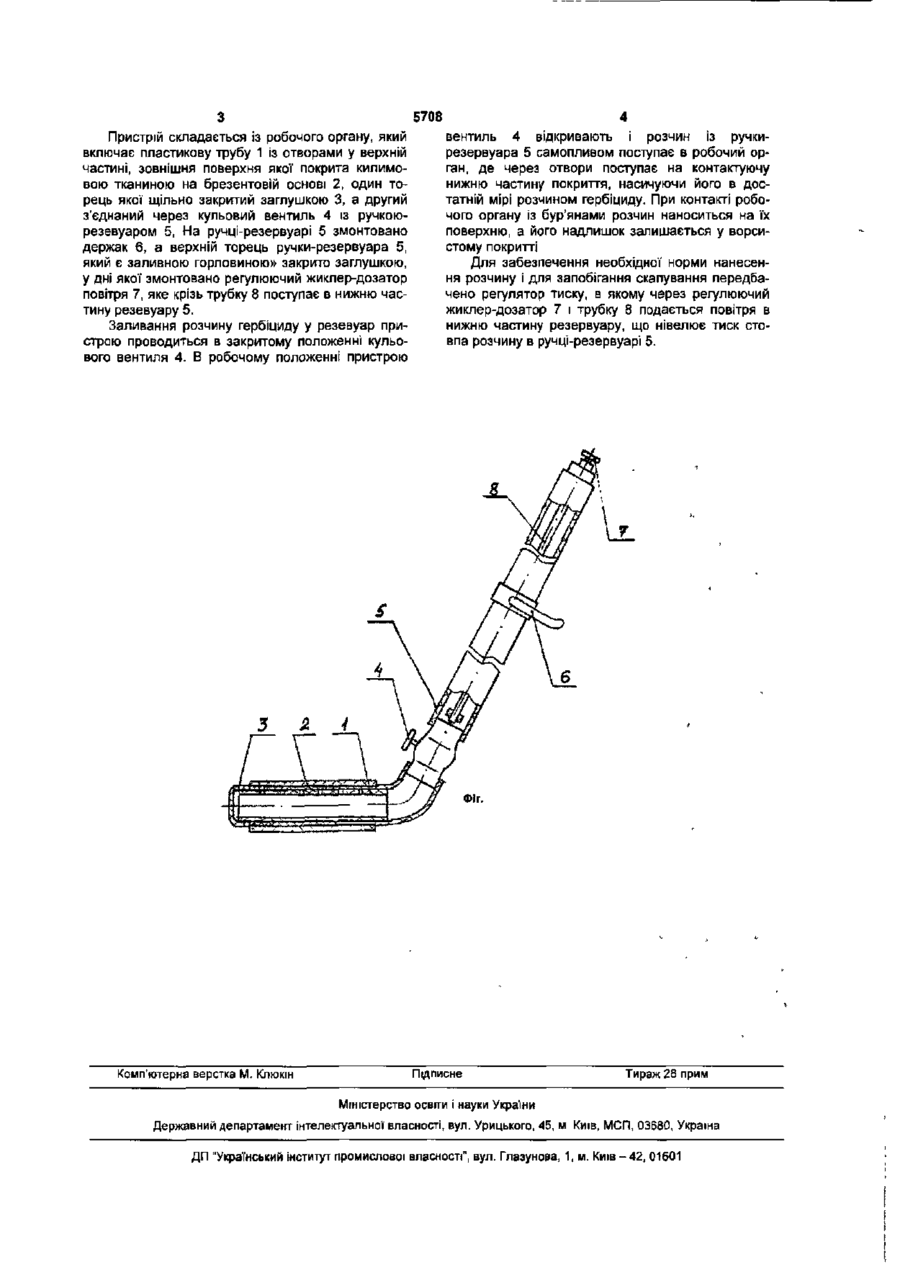

Ручний пристрій для нанесення рідких розчинів гербіцидів на бур'яни, що містить робочий орган та подовжену трубчату ручку, який відрізняється тим, що робочий орган виконаний із пластикової трубки із отворами, розміщеними зверху по твірній лінії, зовнішня поверхня трубки покрита ворсистою тканиною на брезентовій основі J через кульовий вентиль з'єднана з ручкоюрезервуаром, у верхній заглушці якого вмонтовано регулятор подачі повітря, що містить регулюючий жиклер-дозатор із трубкою для подачі повітря до нижньої частини ручки-резервуара. Пристрій належить до галузі сільськогосподарського виробництва і може бути використаний для знищення поодиноких бур'янів на сінокосах, пасовищах, в садах та на полях просапних культур. Відомо портативний пристрій для нанесення рідкого гербіциду, який описаний в Міжнародній заявці № 82/02997. А01М 21/00 від 16 09.82 р. США. Пристрій містить подовжену трубчасту ручку, на верхньому кінці якої розміщений живильний резервуар із клапаном, який працює за рахунок зміни різниці тиску в резервуарі і робочому органі. Робочий орган покритий губчастим синтетичним матеріалом для насичення розчином гербіциду, який наноситься на поверхню бур'янів Недоліком цього пристрою є те, що не забезпечується рівномірність подачі рідкого гербіциду до робочого органу через зміну висоти стовпа рідини, що вимагає постійного контролю і регулювання й подачі. В основу корисної моделі поставлено задачу розробити пристрій для контактного нанесення гербіцидів на поодинокі бур'яни на сінокосах, пасовищах, в садах та на полях просапних культур шляхом зміни конструкції резервуару, робочого органу та системи регульованої подачі розчину на робочий орган таким чином, щоби ручка одночасно виконувала роль резервуара; подача розчину гербіциду до робочого органу була регульованою, а покриття робочого органу стабільно утримувало розчин на контактній поверхні, що забезпечить його економне та екологічно безпечне використання. Задача вирішується наступним чином: пристрій містить трубчату пластикову ручкурезевуар, в кінці якої встановлено кульовий вентиль, до якого, під кутом 120° до ручки встановлено робочий орган, виготовлений із пластикової трубки з отворами, розміщеними зверху по твірній лінії, поверх якої щільно натягнуто чохол із килимової тканини на брезентовій основі. Зверху ручка-резервуар закрита заглушкою, у дні якої змонтовано регулятор подачі повітря, яке крізь тонку еластичну трубку поступає в нижню частину резервуару, що дозволяє нівелювати вплив зміни висоти рівня розчину на кількість подачі його в робочий орган і тим самим забезпечити стабільність подачі розчину на контактну поверхню. Порівняльний аналіз показує, що заявлений пристрій відрізняється використанням в якості живильного резервуару трубчатої ручки, яка з'єднана із робочим органом, поверхня якого обтягнута килимовою тканиною на брезентовій основі, на якій утримується розчин гербіциду. За рахунок зміни системи подачі розчину із резервуару на робочий орган, в якій відсутній вплив тиску , спричиненого висотою рівня розчину в ручці-резевуарі, на кількість подачі його на поверхню робочого органу. На фігурі показано загальний вигляд пристрою. 00 о 5708 Пристрій складається із робочого органу, який включає пластикову трубу 1 із отворами у верхній частині, зовнішня поверхня якої покрита килимовою тканиною на брезентовій основі 2, один торець якої щільно закритий заглушкою З, а другий з'єднаний через кульовий вентиль 4 із ручкоюрезевуаром 5, На ручці-резервуарі 5 змонтовано держак 6, а верхній торець ручки-резервуара 5, який є заливною горловиною» закрито заглушкою, у дні якої змонтовано регулюючий жишер-дозатор повітря 7, яке крізь трубку 8 поступає в нижню частину резевуару 5. Заливання розчину гербіциду у резевуар пристрою проводиться в закритому положенні кульового вентиля 4. В робочому положенні пристрою вентиль 4 відкривають і розчин із ручкирезервуара 5 самопливом поступає в робочий орган, де через отвори поступає на контактуючу нижню частину покриття, насичуючи його в достатній мірі розчином гербіциду. При контакті робочого органу із бур'янами розчин наноситься на їх поверхню, а його надлишок залишається у ворсистому покритті Для забезпечення необхідної норми нанесення розчину і для запобігання скапування передбачено регулятор тиску, в яшму через регулюючий жиклер-дозатор 7 і трубку 8 подається повітря в нижню частину резервуару, що нівелює тиск стовпа розчину в ручці-резервуарі 5. Фіг. Комп'ютерна верстка М.Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
