Ручний грунтообробний пристрій

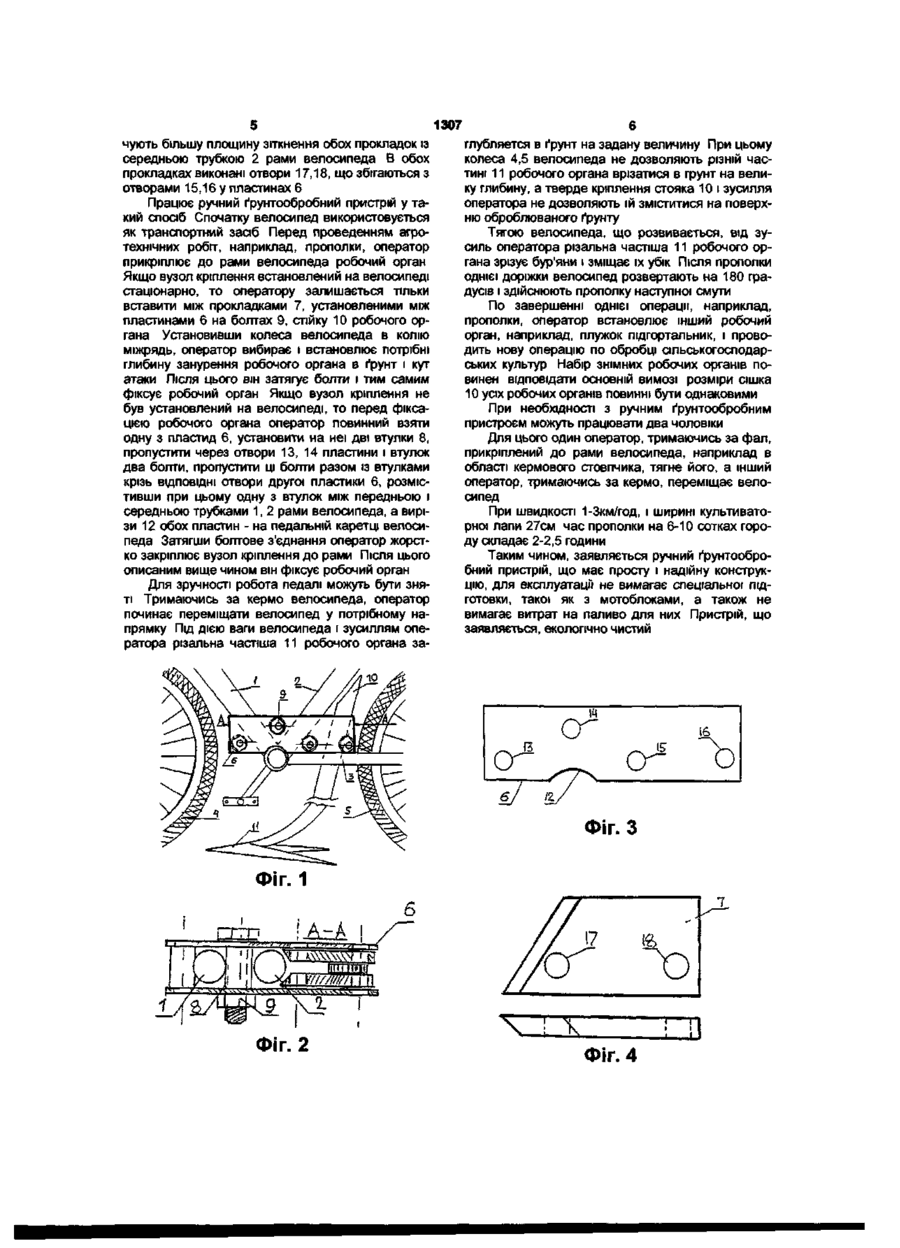

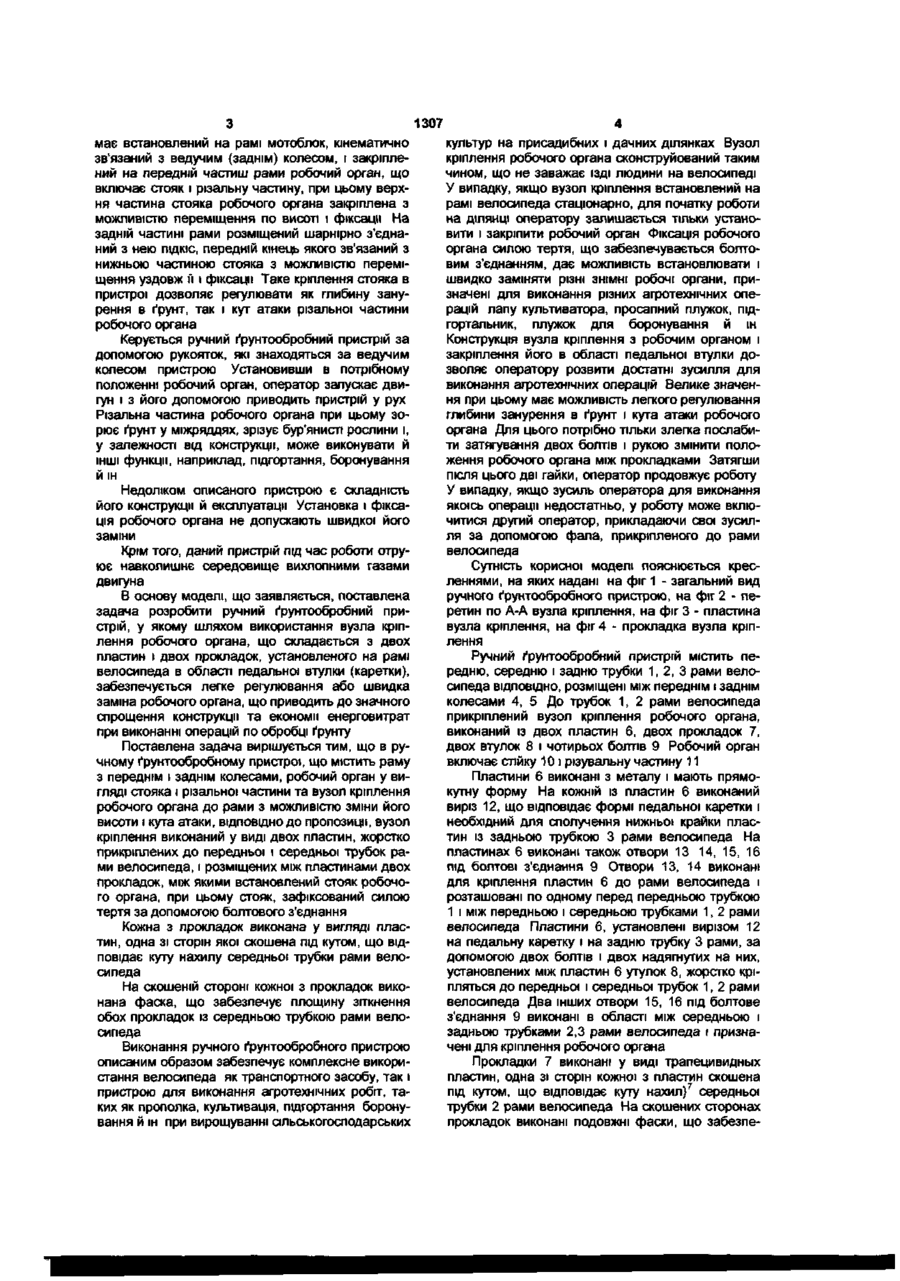

1 Ручний ґрунтообробний пристрій, що містить в собі раму з переднім і заднім колесами, робочий орган у вигляді стояка і різальної частини та вузол кріплення робочого органа до рами з можливістю зміни його висоти і кута атаки, який відрізняється тим, що вузол кріплення виконаний у вигляді двох пластин, жорстко прикріплених до передньої і середньої трубок рами велосипеда, і розміщених між пластинами двох прокладок, між якими встановлений стояк робочого органа, при цьому стояк зафіксований силою тертя за допомогою болтового з'єднання 2 Ручний пристрій за п 1, який відрізняється тим, що кожна з прокладок виконана у вигляді пластини, одна зі сторін якої скошена під кутом, що відповідає куту нахилу середньої трубки рами велосипеда 3 Ручний пристрій за пп 1,2, який відрізняється тим, що на скошеній стороні кожної з прокладок виконана фаска, що забезпечує площину зіткнення обох прокладок із середньою трубкою рами велосипеда Корисна модель, що заявляється, відноситься до області сільськогосподарського машинобудування, зокрема до пристроїв для догляду за городніми культурами на присадибних і дачних ділянках Основними вимогами до таких пристроїв є простота їх в експлуатації, що не вимагає спеціальної підготовки, такої як, наприклад, при роботі з мотоблоками, простота виготовлення і низька вартість До того ж пристрій повинний бути екологічно чистим Відомо пристрій для підгортання, що містить рукоятки, зв'язані з ними і між собою педалі для ніг, раму, робочий орган із різальною крайкою та держак робочого органа, виконаний у виді болтового з'єднання Робочий орган виконаний у виді рамки рівнобокого трикутника та з різальною крайкою, що змінюється по висоті Педалі встановлені на напрямних, що містять в собі подовжні частини рами і мають можливість подовжнього і вертикального переміщення Педалі споряджені ременями і штирковими грунтозачепами (Патент України № 20536, А01В 1/02) Цей пристрій може підсапувати і підрізати корені бур'янів Однак для виконання цих операцій прикладаються великі зусилля До того ж пристрій має складну конструкцію і при його виготовленні вимагаються великі витрати Відомий також підгортальник двоколісний ручний, котрий містить поперечну трубчасту раму, установлену на колесах зі стояками, що переміщаються по рамі з можливістю фіксації, диски, які закріплені на осях і штангу Робочий орган у ваді дисків, які закріплені на стояках, виконаний у виді кінематичної пари Рама має сектор з отворами і скобу, до яких за допомогою болтового з'єднання прикріплені штанга і гнучка тяга, що прикріплена до стояків У передній частині прилаштовані кронштейни з подовжувачами і можливістю обертання навколо осі рами Кут атаки робочого органа регулюється в межах від 0 до 35 градусів (Патент України № 24401, А01В 1/06) Цей підгортальник не забезпечує прополку і культивацію городніх культур, має складну конструкцію, важкий в експлуатації, вимагає великих зусиль на виконання цих операцій Крім того, даний пристрій для його виготовлення вимагає великих матеріальних витрат Як прототип обрано ручний ґрунтообробний пристрій, що містить раму з переднім і заднім колесами, робочий орган і вузол кріплення робочого органа до рами з можливістю зміни його висоти і кута атаки (див а с СРСР №1489595 кл А01В39/06) Зазначений ручний ґрунтообробний пристрій 1 О со 1307 має встановлений на рамі мотоблок, кінематично зв'язаний з ведучим (заднім) колесом, і закріплений на передній частиш рами робочий орган, що включає стояк і різальну частину, при цьому верхня частина стояка робочого органа закріплена з можливістю переміщення по висоті і фіксації На задній частині рами розміщений шарнірно з'єднаний з нею ПІДКІС, передній кінець якого зв'язаний з нижньою частиною стояка з можливістю переміщення уздовж й і фіксації Таке кріплення стояка в пристрої дозволяє регулювати як глибину занурення в ґрунт, так і кут атаки різальної частини робочого органа Керується ручний ґрунтообробний пристрій за допомогою рукояток, які знаходяться за ведучим колесом пристрою Установивши в потрібному положенні робочий орган, оператор запускає двигун і з його допомогою приводить пристрій у рух Різальна частина робочого органа при цьому зорює ґрунт у міжряддях, зрізує бур'янисті рослини і, у залежності від конструкції, може виконувати й ІНШІ функції, наприклад, підгортання, боронування й ін Недоліком описаного пристрою є складність його конструкції й експлуатації Установка і фіксація робочого органа не допускають швидкої його заміни Крім того, данийпристрій під час роботи отруює навколишнє середовище вихлопними газами двигуна В основу моделі, що заявляється, поставлена задача розробити ручний ґрунтообробний пристрій, у якому шляхом використання вузла кріплення робочого органа, що складається з двох пластин і двох прокладок, установленого на рамі велосипеда в області педальної втулки (каретки), забезпечується легке регулювання або швидка заміна робочого органа, що приводить до значного спрощення конструкції та економії енерговитрат при виконанні операцій по обробці ґрунту Поставлена задача вирішується тим, що в ручному ґрунтообробному пристрої, що містить раму з переднім і заднім колесами, робочий орган у вигляді стояка і різальної частини та вузол кріплення робочого органа до рами з можливістю зміни його висоти і кута атаки, ВІДПОВІДНО до пропозиції, вузол кріплення виконаний у виді двох пластин, жорстко прикріплених до передньої і середньої трубок рами велосипеда, і розміщених між пластинами двох прокладок, між якими встановлений стояк робочого органа, при цьому стояк, зафіксований силою тертя за допомогою болтового з'єднання Кожна з прокладок виконана у вигляді пластин, одна зі сторін якої скошена під кутом, що відповідає куту нахилу середньої трубки рами велосипеда На скошеній стороні кожної з прокладок виконана фаска, що забезпечує площину зіткнення обох прокладок із середньою трубкою рами велосипеда Виконання ручного ґрунтообробного пристрою описаним образом забезпечує комплексне використання велосипеда як транспортного засобу, так і пристрою для виконання агротехнічних робіт, таких як прополка, культивація, підгортання боронування й ін при вирощуванні сільськогосподарських культур на присадибних і дачних ділянках Вузол кріплення робочого органа сконструйований таким чином, що не заважає їзді людини на велосипеді У випадку, якщо вузол кріплення встановлений на рамі велосипеда стаціонарно, для початку роботи на ділянці оператору залишається тільки установити і закріпити робочий орган Фіксація робочого органа силою тертя, що забезпечувається болтовим з'єднанням, дає можливість встановлювати і швидко заміняти різні ЗНІМНІ робочі органи, призначені для виконання різних агротехнічних операцій лапу культиватора, просапний плужок, підгортальник, плужок для боронування й ін Конструкція вузла кріплення з робочим органом і закріплення його в області педальної втулки дозволяє оператору розвити достатні зусилля для виконання агротехнічних операцій Велике значення при цьому має можливість легкого регулювання глибини занурення в ґрунт і кута атаки робочого органа Для цього потрібно тільки злегка послабити затягування двох болтів і рукою змінити положення робочого органа між прокладками Затягши після цього дві гайки, оператор продовжує роботу У випадку, якщо зусиль оператора для виконання якоїсь операції недостатньо, у роботу може включитися другий оператор, прикладаючи свої зусилля за допомогою фала, прикріпленого до рами велосипеда Сутність корисної моделі пояснюється кресленнями, на яких надані на фіг 1 - загальний вид ручного ґрунтообробного пристрою, на фіг 2 - перетин по А-А вузла кріплення, на фіг 3 - пластина вузла кріплення, на фіг 4 - прокладка вузла кріплення Ручний ґрунтообробний пристрій містить передню, середню і задню трубки 1, 2, 3 рами велосипеда ВІДПОВІДНО, розміщені між переднім і заднім колесами 4, 5 До трубок 1, 2 рами велосипеда прикріплений вузол кріплення робочого органа, виконаний із двох пластин 6, двох прокладок 7, двох втулок 8 і чотирьох болтів 9 Робочий орган включає стійку 10 і різувальну частину 11 Пластини 6 виконані з металу і мають прямокутну форму На кожній із пластин 6 виконаний виріз 12, що відповідає формі педальної каретки і необхідний для сполучення нижньої крайки пластин із задньою трубкою 3 рами велосипеда На пластинах 6 виконані також отвори 13 14, 15, 16 під болтові з'єднання 9 Отвори 13, 14 виконані для кріплення пластин 6 до рами велосипеда і розташовані по одному перед передньою трубкою 1 і між передньою і середньою трубками 1, 2 рами велосипеда Пластини 6, установлені вирізом 12 на педальну каретку і на задню трубку 3 рами, за допомогою двох болтів і двох надягнутих на них, установлених між пластин 6 утулок 8, жорстко кріпляться до передньої і середньої трубок 1, 2 рами велосипеда Два інших отвори 15, 16 під болтове з'єднання 9 виконані в області між середньою і задньою трубками 2,3 рами велосипеда і призначені для кріплення робочого органа Прокладки 7 виконані у виді трапецивидных пластин, одна зі сторін кожної з пластин скошена під кутом, що відповідає куту нахил}7 середньої трубки 2 рами велосипеда На скошених сторонах прокладок виконані подовжні фаски, що забезпе 1307 чують більшу площину зіткнення обох прокладок із середньою трубкою 2 рами велосипеда В обох прокладках виконані отвори 17,18, що збігаються з отворами 15,16 у пластинах 6 Працює ручний ґрунтообробний пристрій у такий спосіб Спочатку велосипед використовується як транспортний засіб Перед проведенням агротехнічних робіт, наприклад, прополки, оператор прикріплює до рами велосипеда робочий орган Якщо вузол кріплення встановлений на велосипеді стаціонарно, то оператору залишається тільки вставити між прокладками 7, установленими між пластинами 6 на болтах 9, стійку 10 робочого органа Установивши колеса велосипеда в колію міжрядь, оператор вибирає і встановлює потрібні глибину занурення робочого органа в ґрунт і кут атаки Після ЦЬОГО ВІН затягує болти і тим самим фіксує робочий орган Якщо вузол кріплення не був установлений на велосипеді, то перед фіксацією робочого органа оператор повинний взяти одну з пластид 6, установити на неї дві втулки 8, пропустити через отвори 13, 14 пластини і втулок два болти, пропустити ці болти разом із втулками крізь ВІДПОВІДНІ отвори другої пластики 6, розмістивши при цьому одну з втулок між передньою і середньою трубками 1, 2 рами велосипеда, а вирізи 12 обох пластин - на педальній каретці велосипеда Затягши болтове з'єднання оператор жорстко закріплює вузол кріплення до рами Після цього описаним вище чином він фіксує робочий орган Для зручності робота педалі можуть бути зняті Тримаючись за кермо велосипеда, оператор починає переміщати велосипед у потрібному напрямку Під ДІЄЮ ваги велосипеда і зусиллям оператора різальна частіша 11 робочого органа за глубляется в ґрунт на задану величину При цьому колеса 4,5 велосипеда не дозволяють різній частині 11 робочого органа врізатися в грунт на велику глибину, а тверде кріплення стояка 10 і зусилля оператора не дозволяють їй зміститися на поверхню оброблюваного ґрунту Тягою велосипеда, що розвивається, від зусиль оператора різальна частіша 11 робочого органа зрізує бур'яни і зміщає їх убік Після прополки однієї доріжки велосипед розвертають на 180 градусів і здійснюють прополку наступної смути По завершенні однієї операції, наприклад, прополки, оператор встановлює інший робочий орган, наприклад, плужок підгортальник, і проводить нову операцію по обробці сільськогосподарських культур Набір знімних робочих органів повинен відповідати основній вимозі розміри сішка 10 усіх робочих органів повинні бути однаковими При необхідності з ручним ґрунтообробним пристроєм можуть працювати два чоловіки Для цього один оператор, тримаючись за фал, прикріплений до рами велосипеда, наприклад в області кермового стовпчика, тягне його, а інший оператор, тримаючись за кермо, переміщає велосипед При швидкості 1-3км/год, і ширині культиваторної лапи 27см час прополки на 6-Ю сотках городу складає 2-2,5 години Таким чином, заявляється ручний ґрунтообробний пристрій, що має просту і надійну конструкцію, для експлуатації не вимагає спеціальної підготовки, такої як з мотоблоками, а також не вимагає витрат на паливо для них Пристрій, що заявляється, екологічно чистий Фіг. З Фіг. 2 Фіг. 4 J3 7 * 1307 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
