Прилад обліку

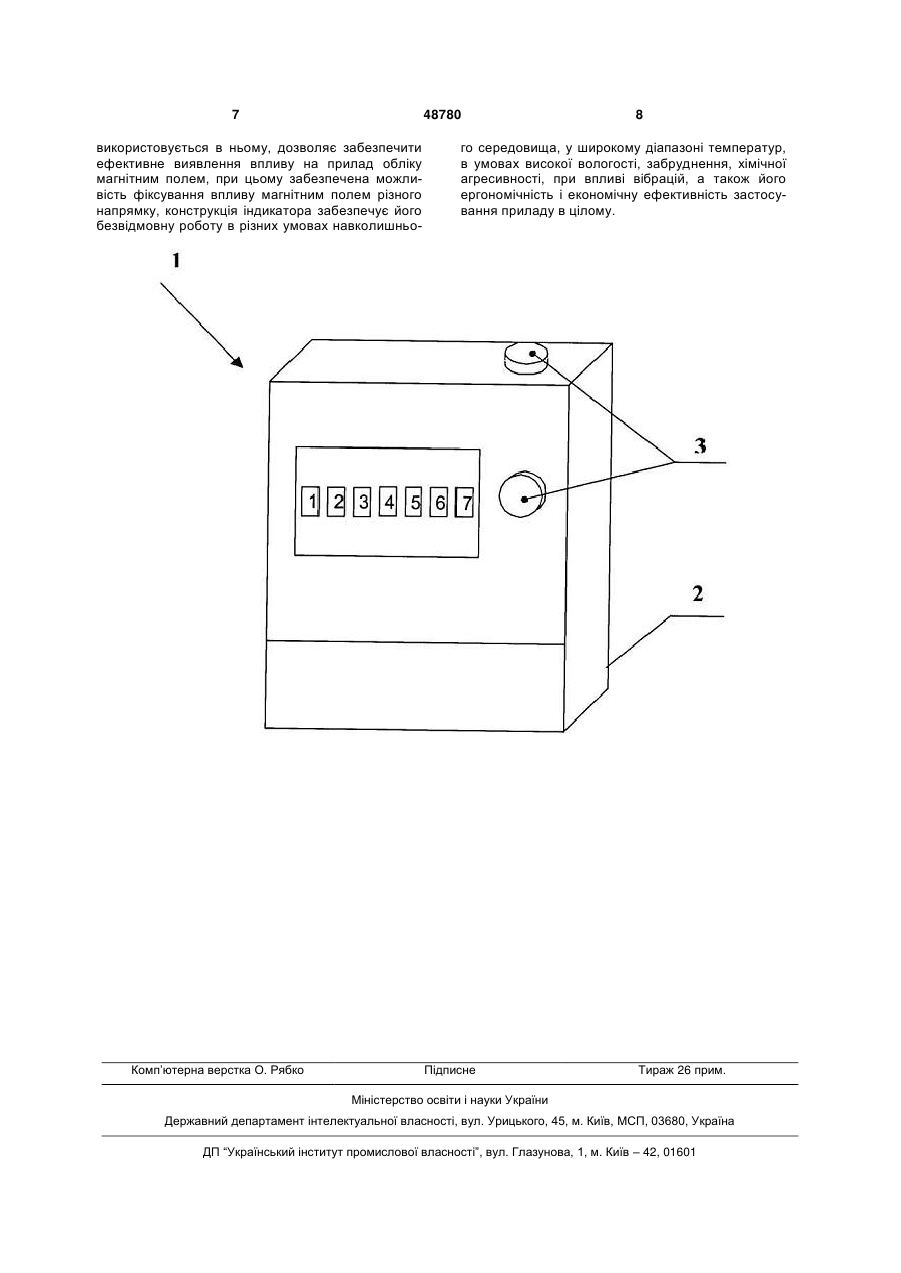

1. Прилад обліку, що містить корпус, який має ввід і/або вивід, щонайменше один вимірювальний елемент, лічильний пристрій і щонайменше один індикатор зовнішнього магнітного впливу, який відрізняється тим, що індикатор зовнішнього магнітного впливу являє собою елемент, щонайменше частина якого виконана з магнітотвердого матеріалу, розміщений всередині приладу і/або на корпусі приладу, і/або у безпосередній близькості від приладу. 3 До подібних пристроїв пред'являється вимога фіксації магнітних полів різних напрямків. Як правило, електронні пристрої чутливі до магнітних полів певного напрямку, тому необхідністю є установка декількох індикаторів, кожний з яких буде фіксувати магнітне поле у певному напрямку, що знижує надійність і підвищує собівартість пристроїв, які контролюють зовнішній магнітний вплив на прилади обліку. Механічні пристрої мають той же недолік - рухомий елемент реагує на поле певного напрямку. Ще одним недоліком відомих пристроїв є те, що вони не можуть мати досить малі розміри і довільну форму. Проблема контролю зовнішнього магнітного впливу на пристрої обліку виникла більше 20 років тому й особливо загострилася після початку виробництва надпотужних неодимових магнітів. Незважаючи на актуальність задачі з боротьби з комерційними втратами енергії і води, відомі в цей час пристрої контролю впливу магнітним полем з урахуванням їх вищеописаних недоліків не знайшли широкого застосування, і найчастіше їх конструкція не передбачає встановлення на вже змонтовані прилади обліку та ті, що знаходяться в експлуатації, наприклад, лічильники води, електроенергії. Таким чином, актуальною є тенденція створення приладу обліку, конструкція якого дозволила б ефективно здійснювати виявлення магнітного впливу на нього, і при цьому були б вирішені всі описані вище проблеми і недоліки. Найбільш близьким прототипом корисної моделі, що заявляється, є прилад обліку, описаний у міжнародній заявці WO2008078108, що містить корпус, який має ввід і/або вивід, щонайменше один вимірювальний елемент, лічильний пристрій і щонайменше один індикатор зовнішнього магнітного впливу. Індикатор зовнішнього магнітного впливу являє собою пристрій, який містить рухомий елемент, що під впливом магнітного поля переміщається з першого положення в друге, а також засіб, що дозволяє утримувати рухомий елемент у другій позиції після припинення магнітного впливу. До недоліків описаного технічного рішення можна віднести відносну складність конструкції індикатора зовнішнього магнітного впливу. Крім того, описана конструкція індикатора дозволяє ідентифікувати факт магнітного впливу тільки візуально, що знижує можливість забезпечення ефективного виявлення впливу на прилад обліку магнітним полем. Також індикатор зовнішнього магнітного впливу подібної конструкції складно розмістити таким чином, щоб запобігти спробі несанкціонованого впливу на нього з метою спотворення даних, що формуються за допомогою індикатора. Описані недоліки не дозволяють також забезпечити ергономічність і економічну ефективність використання як приладу обліку, так і індикатора зовнішнього магнітного впливу, а також способу виявлення магнітного впливу на попередньо встановлений прилад обліку, що реалізується з використанням описаного індикатора. В основу корисної моделі поставлена задача розробити прилад обліку, який завдяки своїй надійності і простоті конструкції індикатора зовніш 48780 4 нього магнітного впливу, що використовується в ньому, дозволить забезпечити ефективне виявлення впливу на прилад обліку магнітним полем, при цьому буде можливість фіксування впливу магнітним полем різного напрямку, конструкція індикатора забезпечить його безвідмовну роботу в різних умовах навколишнього середовища, у широкому діапазоні температур, в умовах високої вологості, забруднення, хімічної агресивності, при впливі вібрацій, а також його ергономічність і економічну ефективність застосування приладу в цілому. Поставлена задача вирішується тим, що розроблено прилад обліку, який містить корпус, що має ввід і/або вивід, щонайменше один вимірювальний елемент, лічильний пристрій і щонайменше один індикатор зовнішнього магнітного впливу, при цьому індикатор зовнішнього магнітного впливу являє собою елемент, щонайменше частина якого виконана з магнітотвердого матеріалу, розміщений усередині приладу, і/або на корпусі, і/або в безпосередній близькості від корпуса приладу. Таке виконання корисної моделі, що заявляється, дозволяє забезпечити можливість використання явища гістерезису магнітотвердих матеріалів, що дозволяє замість встановлення елементів, які перетворюють магнітний вплив у зручний для подальшої обробки фізичний процес, наприклад, механічне переміщення, електричний сигнал, а також замість використання елементів, які запам'ятовують зазначений процес, використовувати один індикатор зовнішнього магнітного впливу, що представляє собою елемент, щонайменше частина якого виконана із магнітотвердого матеріалу, і виконуючий функції двох описаних вище елементів. Для виготовлення зазначеного елемента можуть бути використані будь-які відомі магнітотверді матеріали, зокрема ферити, литі і порошкові матеріали, сталі, сплави (у тому числі з рідкісноземельними елементами), магнітопласти і т.д. Для забезпечення індикації впливу магнітним полем в одному напрямку може бути використаний анізотропний магнітотвердий матеріал, для фіксації впливу в різних напрямках - ізотропний магнітотвердий матеріал. Доцільно, щоб первісна намагніченість індикатора, встановленого на пристрій обліку, була менше, ніж його мінімальна намагніченість при здійсненні магнітного впливу на нього. Переважним є вибір магнітотвердого матеріалу з великою коерцитивною силою і широким діапазоном робочих температур, що дозволить усунути можливість розмагнічування за допомогою доступних пристроїв, які розмагнічують, а також за допомогою нагрівання зазначеного елемента до температури вище точки Кюрі або охолоджуючи його нижче робочих температур без слідів термічного впливу. Використання подібних матеріалів для виготовлення індикатора зовнішнього магнітного впливу дозволяє забезпечити його роботу в різних умовах навколишнього середовища, у широкому діапазоні температур, в умовах високої вологості, забруднення, хімічної агресивності, при впливі вібрацій. Можливість розміщення індикатора магнітного впливу всередині приладу, і/або на корпусі прила 5 ду, і/або в безпосередній близькості від приладу дозволяє забезпечити зручність експлуатації подібного індикатора і можливість його застосування навіть у приладі обліку, який вже знаходиться в експлуатації, що дозволяє підвищити економічну ефективність упровадження корисної моделі в цілому. Так, наприклад, індикатор зовнішнього магнітного впливу може бути розташований на поверхні якого-небудь конструктивного елемента або на внутрішній поверхні корпуса приладу, на корпусі зовні, або в безпосередній близькості від приладу обліку, наприклад, на ящику приладу обліку. Місце розміщення індикатора магнітного впливу необхідно вибирати з урахуванням місця максимальної вразливості приладу обліку, наприклад, для лічильника електроенергії з кроковим двигуном доцільно розміщати індикатор поблизу крокового двигуна, що приводить у рух лічильний механізм, а для електродинамічного лічильника ближче до сердечників токових котушок. Для підвищення ефективності контролю за наявністю магнітного впливу, можливим є використання декількох індикаторів магнітного впливу, що також стає можливим за рахунок низької вартості подібних індикаторів і їх невеликого розміру. Можлива реалізація корисної моделі, при якій індикатор зовнішнього магнітного впливу обладнаний щонайменше одним елементом кріплення. Це може бути самоклеючийся елемент кріплення, наприклад, може бути використаний поліуретановий клей або двостороння клеюча стрічка. Також можливий варіант реалізації корисної моделі, при якому індикатор обладнаний механічним засобом кріплення, у якості якого може бути використане будь-яке механічне кріплення, найбільш оптимальне в тому чи іншому конкретному випадку. Індикатор зовнішнього магнітного впливу, що представляє собою елемент, щонайменше частина якого виконана з магнітотвердого матеріалу, може мати довільну форму, яка буде найбільш ергономічною у тому чи іншому випадку, а також будь-який необхідний розмір, що дозволяє спростити процес виробництва і монтажу описаних індикаторів. Наприклад, індикатор може бути виконаний у виді пластини, шайби, піраміди, стрічки, картки. Така реалізація корисної моделі дозволяє також забезпечити запобігання несанкціонованого демонтажу за рахунок особливої геометричної форми. Переважною є така реалізація корисної моделі, при якій індикатор зовнішнього магнітного впливу обладнаний засобами захисту його від підробки. Наприклад, у якості такого засобу можуть бути використані як геометрична форма індикатора, так і різні написи, ідентифікаційні номери, знаки, виконані на поверхні індикатора, що представляє собою елемент із магнітотвердого матеріалу. Крім того, у якості засобу захисту від підробок можуть бути використані матеріали, що застосовуються, електронні і магнітні мітки, цифровий запис на магнітну картку або стрічку, а також будь-які підходящі в тому чи іншому випадку засоби. Переважним є також таке виконання корисної моделі, при якому індикатор зовнішнього магнітного впливу обладнаний засобами індикації несанк 48780 6 ціонованого термічного і/або механічного, і/або хімічного впливу. Наприклад, у якості такого засобу може застосовуватися тонкий шар фарби, який при несанкціонованому механічному впливі буде пошкоджений. Можливо також застосування інших засобів, прийнятних у тому або іншому випадку. Можливий варіант реалізації корисної моделі, у якому індикатор зовнішнього магнітного впливу виконаний у вигляді магнітної стрічки, розміщеної на носії. Також можливий варіант реалізації корисної моделі, у якому індикатор зовнішнього магнітного впливу може являти собою магнітну карту. Завдяки простоті подібних варіантів конструкції індикатора зовнішнього магнітного впливу забезпечується ефективне виявлення впливу на прилад обліку магнітним полем, при цьому буде забезпечена ергономічність приладу й економічна ефективність впровадження як подібного індикатора, так і приладу в цілому, оскільки виготовлення індикатора зовнішнього магнітного впливу в даному випадку не спричиняє великих виробничих витрат і необхідності залучення висококваліфікованого персоналу. Приладом обліку може бути стандартний прилад обліку споживання/віддачі електроенергії або газу, або води, або теплової енергії. Більш докладно корисна модель пояснюється за допомогою фігури, на якій представлений загальний вид приладу обліку. На фігурі представлений прилад обліку 1 і встановлені на його корпусі 2 індикатори зовнішнього магнітного впливу 3. Виявлення магнітного впливу на попередньо встановлений прилад обліку здійснюють наступним чином. Попередньо на прилади обліку 1 встановлюють індикатори зовнішнього магнітного впливу 3. Установка індикаторів здійснюється як при виробництві приладів обліку 1, так і у прилади обліку, які вже знаходяться в експлуатації, наприклад, на їх корпус 2 або в безпосередній близькості від приладу 1. При здійсненні магнітного впливу індикатор 3, виконаний з магнітотвердого матеріалу, намагнічується. Пізніше, при проведенні планового огляду приладів обліку працівники відповідних інстанцій здійснюють знімання даних з індикатора зовнішнього магнітного поля 3, за допомогою чого визначають наявність магнітного впливу. Знімання даних з індикатора зовнішнього магнітного впливу 3 здійснюють шляхом виміру або виявлення величини залишкової намагніченості індикатора зовнішнього магнітного впливу за допомогою приладів або індикаторів, які зазвичай використовуються для виміру залишкової намагніченості. Після цього отримані дані інтерпретують і фіксують з подальшим вживанням необхідних заходів. Після знімання даних індикатор зовнішнього магнітного впливу 3 розмагнічують або заміняють. Знімання даних з індикатора зовнішнього магнітного впливу 3 здійснюють у будь-який момент часу до його розмагнічування або заміни. Таким чином, корисна модель, що заявляється, представляє собою прилад обліку, який завдяки своїй надійності і простоті конструкції індикатора зовнішнього магнітного впливу, що 7 48780 використовується в ньому, дозволяє забезпечити ефективне виявлення впливу на прилад обліку магнітним полем, при цьому забезпечена можливість фіксування впливу магнітним полем різного напрямку, конструкція індикатора забезпечує його безвідмовну роботу в різних умовах навколишньо Комп’ютерна верстка О. Рябко 8 го середовища, у широкому діапазоні температур, в умовах високої вологості, забруднення, хімічної агресивності, при впливі вібрацій, а також його ергономічність і економічну ефективність застосування приладу в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
