Ланцюгова передача
Номер патенту: 57143
Опубліковано: 10.02.2011
Формула / Реферат
Ланцюгова передача, що містить ведучу і ведену зірочки та ланцюг, що охоплює зірочки і розташований в напрямних обмежувача коливань ланцюга, з'єднаних з нерухомою опорою, яка відрізняється тим, що обмежувач коливань ланцюга додатково містить важіль, шарнірно з'єднаний з нерухомою опорою, та пружину розтягу, з'єднану з одним кінцем важеля, при цьому напрямні виконані у формі верхніх та нижніх роликів, шарнірно встановлених на важелі.
Текст

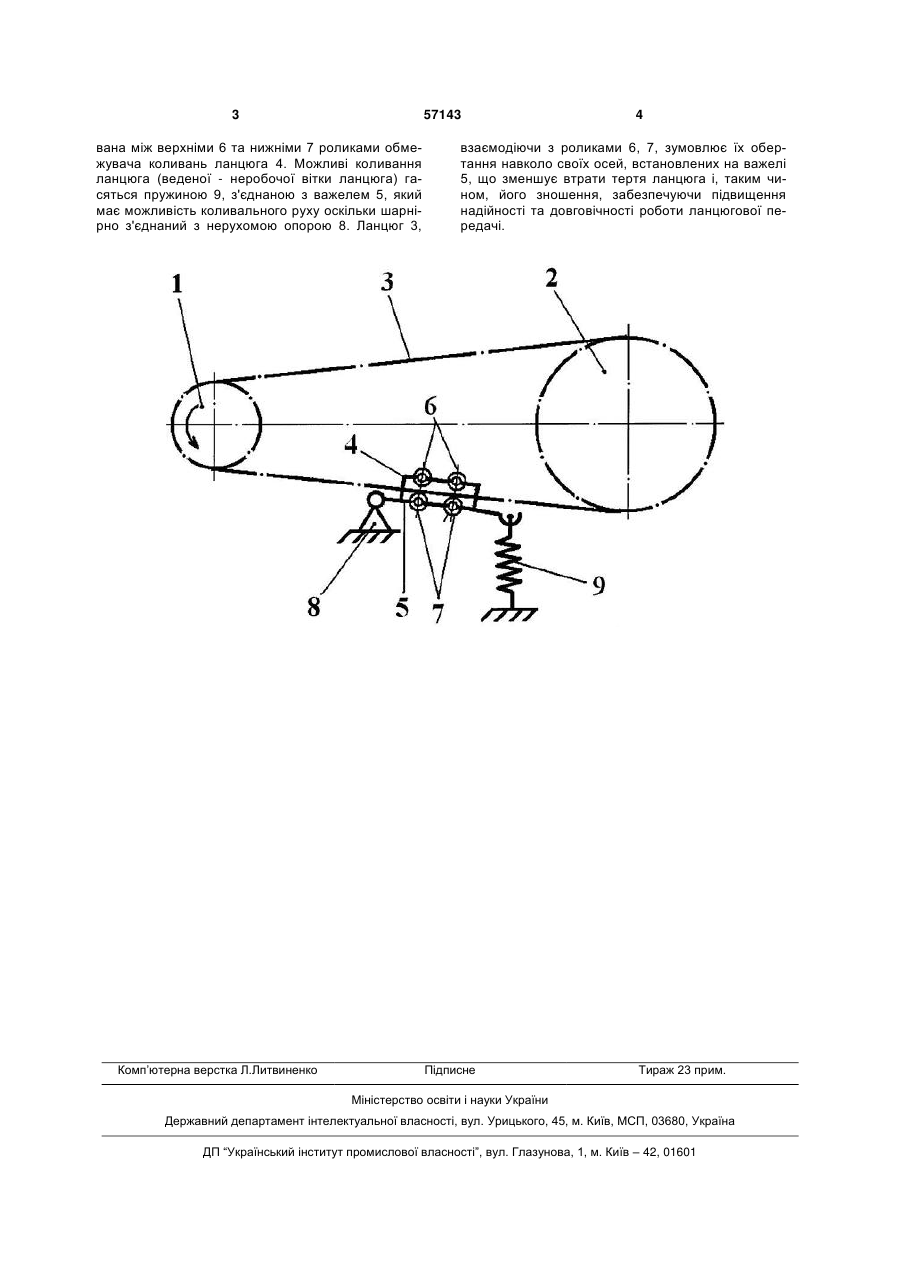

Ланцюгова передача, що містить ведучу і ведену зірочки та ланцюг, що охоплює зірочки і роз 3 57143 вана між верхніми 6 та нижніми 7 роликами обмежувача коливань ланцюга 4. Можливі коливання ланцюга (веденої - неробочої вітки ланцюга) гасяться пружиною 9, з'єднаною з важелем 5, який має можливість коливального руху оскільки шарнірно з'єднаний з нерухомою опорою 8. Ланцюг 3, Комп’ютерна верстка Л.Литвиненко 4 взаємодіючи з роликами 6, 7, зумовлює їх обертання навколо своїх осей, встановлених на важелі 5, що зменшує втрати тертя ланцюга і, таким чином, його зношення, забезпечуючи підвищення надійності та довговічності роботи ланцюгової передачі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChain gear
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЦепная передача
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
Код посилання
