F16H 7/06 — ланцюгові
Ланцюгова передача
Номер патенту: 115731
Опубліковано: 25.04.2017
Автори: Павленко Георгій Іванович, Рубанка Микола Миколайович, Піпа Борис Федорович
МПК: F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, яка відрізняється тим, що зуби зірочок розміщені рівномірно по колу з кроком, більшим кроку ланцюга та кратним йому.
Ланцюгова передача
Номер патенту: 113992
Опубліковано: 27.02.2017
Автор: Гузенко Юрій Михайлович
МПК: F16H 7/00, F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить одинарну та здвоєну ведучу і ведену зірочки, а також охоплюючий їх трирядний ланцюг, яка відрізняється тим, що ведуча зірочка виконана здвоєною, а ведена зірочка - одинарною, при цьому ведуча зірочка взаємодіє з двома крайніми рядами трирядного ланцюга, а ведена зірочка з його середнім рядом.
Ланцюгова передача
Номер патенту: 109656
Опубліковано: 25.08.2016
Автори: Павленко Георгій Іванович, Музичишин Сергій Володимирович, Піпа Борис Федорович
МПК: F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг з ведучою та веденою гілками, що їх охоплює, та обмежувач коливань веденої гілки ланцюга, яка відрізняється тим, що додатково обладнана обмежувачем коливань ведучої гілки ланцюга та пружиною розтягу, що з'єднує обидва обмежувачі коливань гілок ланцюга, причому обмежувачі коливань гілок ланцюга виконані у вигляді роликів з повзунами, та напрямними, в яких встановлені повзуни.
Ланцюгова передача
Номер патенту: 103939
Опубліковано: 12.01.2016
Автори: Манойленко Олександр Петрович, Музичишин Сергій Володимирович, Піпа Борис Федорович
МПК: F16H 7/02, F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить з'єднані між собою ведучу зірочку, встановлену на ведучому валу, ланцюг та ведений вал, яка відрізняється тим, що додатково обладнана колесом з обоймою, встановленим на веденому валу, причому ланцюг закріплений в обоймі, а кількість ланок ланцюга вибирається із умови:,де
Ланцюгова передача з внутрішнім зачепленням
Номер патенту: 92702
Опубліковано: 26.08.2014
Автори: Сичов Юрій Іванович, Самчук Володимир Володимирович, Любов Олексій Вікторович, Лях Бенгард Григорович
МПК: F16H 7/06
Мітки: внутрішнім, ланцюгова, передача, зачепленням
Формула / Реферат:
Ланцюгова передача з внутрішнім зачепленням, що містить приводний вал, ведучу та ведену зірочки з двома вінцями зубців, ланцюг, зірочку з внутрішнім зубчастим вінцем, яка відрізняється тим, що її оснащено двома дворядними зірочками, одна з яких жорстко закріплена на приводному валу, а друга встановлена з можливістю обертання на жорстко закріпленій осі, причому зірочки зачеплені з трирядним ланцюгом так, що зубці входять в зачеплення тільки у...
Ланцюгова передача
Номер патенту: 90026
Опубліковано: 12.05.2014
Автори: Музичишин Сергій Володимирович, Павленко Георгій Іванович, Здоренко Валерій Георгійович, Піпа Борис Федорович
МПК: F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що охоплює обидві зірочки, яка відрізняється тим, що додатково містить ведучу, ведену, паразитну шестерні та вісь, причому ведуча шестірня встановлена на ведучому валу, ведена шестірня встановлена на веденому валу, паразитна шестірня вільно встановлена на осі, а співвідношення кількості зубів зірочок, шестерень...

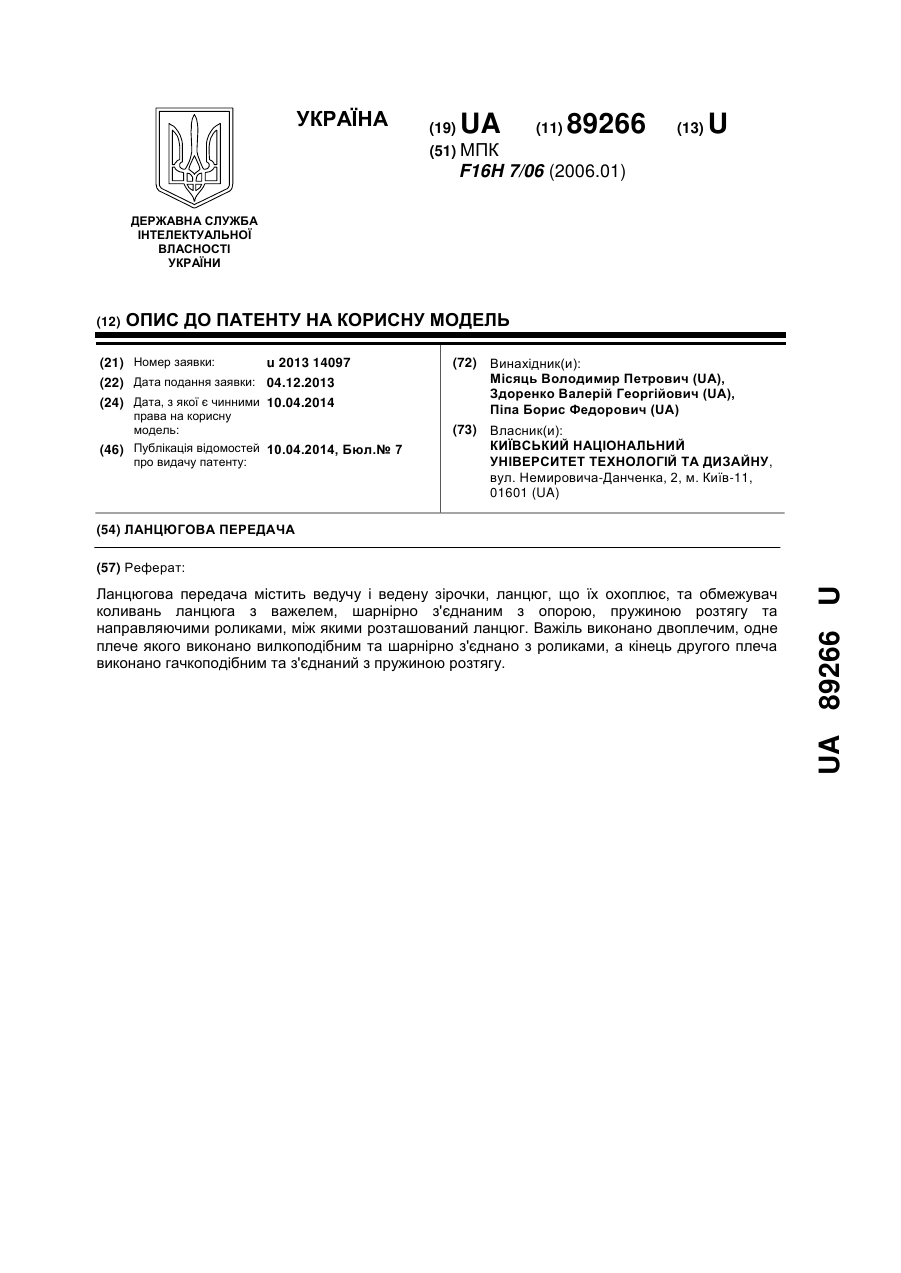

Ланцюгова передача
Номер патенту: 89266
Опубліковано: 10.04.2014
Автори: Здоренко Валерій Георгійович, Місяць Володимир Петрович, Піпа Борис Федорович
МПК: F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та обмежувач коливань ланцюга з важелем, шарнірно з'єднаним з опорою, пружиною розтягу та направляючими роликами, між якими розташований ланцюг, яка відрізняється тим, що важіль виконано двоплечим, одне плече якого виконано вилкоподібним та шарнірно з'єднано з роликами, а кінець другого плеча виконано гачкоподібним та з'єднаний з пружиною розтягу.
Ланцюгова передача з внутрішнім зачепленням
Номер патенту: 81580
Опубліковано: 10.07.2013
Автори: Сичов Юрій Іванович, Лях Бенгард Григорович, Тарасюк Анатолій Петрович, Самчук Володимир Володимирович
МПК: F16H 7/06
Мітки: ланцюгова, зачепленням, внутрішнім, передача
Формула / Реферат:
Ланцюгова передача з внутрішнім зчепленням, що містить приводний вал, ведучу та ведену зірочки, ланцюг, яка відрізняється тим, що її оснащено жорстко закріпленою колодкою, по зовнішній поверхні якої у пазу розташований ланцюг, який зчеплений з внутрішніми зубцями веденої зірочки, яка встановлена на приводному валу з можливістю обертатися.
Ланцюгова передача
Номер патенту: 76079
Опубліковано: 25.12.2012
Автори: Марченко Анатолій Іванович, Місяць Володимир Петрович, Піпа Борис Федорович
МПК: F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу і ведену зірочки та ланцюг, яка відрізняється тим, що додатково містить додаткову ведучу зірочку, кінематично з'єднану з ведучою зірочкою, проміжний вал, на якому встановлена додаткова ведуча зірочка, та два направляючі ролики, кожен з яких вільно встановлений на осі в зоні ведучої та другої ведучої зірочок по різні їх боки, причому ланцюг розташований між ведучою та додатковою ведучою зірочками та...
Дворядна ланцюгова передача
Номер патенту: 75381
Опубліковано: 26.11.2012
Автори: Тривайло Михайло Семенович, Герасимов Георгій Всеволодович, Слівчук Петро Миколайович, Сердитов Олександр Тимофійович
МПК: F16H 7/06, F16H 7/00
Мітки: передача, ланцюгова, дворядна
Формула / Реферат:
Дворядна ланцюгова передача, що містить ведучий вал, з дистанційно розташованими двома зубчастими колесами, конічний диференціал, приєднаний водилом до ведучого вала з додатковими зубчастими колесами на торцях його центральних коліс, ланцюг, охоплюючий одне з коліс ведучого вала та додаткове колесо диференціала, яка відрізняється тим, що інше колесо ведучого вала та друге додаткове колесо диференціала введені в безпосереднє зачеплення між...
Ланцюгова передача
Номер патенту: 71026
Опубліковано: 25.06.2012
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
МПК: F16H 7/06
Формула / Реферат:
1. Ланцюгова передача, що містить ведучу і ведену зірочки та пластинчатий втулково-роликовий ланцюг у вигляді валиків з втулками, роликів, встановлених на них, та внутрішніх і зовнішніх пластин, з'єднаних між собою за допомогою валиків та втулок, причому кожна із пластин має прямолінійні бокові грані та два отвори, яка відрізняється тим, що кожна із пластин додатково містить паз, який з'єднує отвори між собою та розташований симетрично осі...
Ланцюгова передача
Номер патенту: 65623
Опубліковано: 12.12.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
МПК: F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу і ведену зірочки та ланцюг, що їх охоплює, яка відрізняється тим, що додатково містить два направляючі ролики, розташовані всередині ланцюга, причому кожний з роликів вільно встановлений в зоні ведучої зірочки по різні її боки.

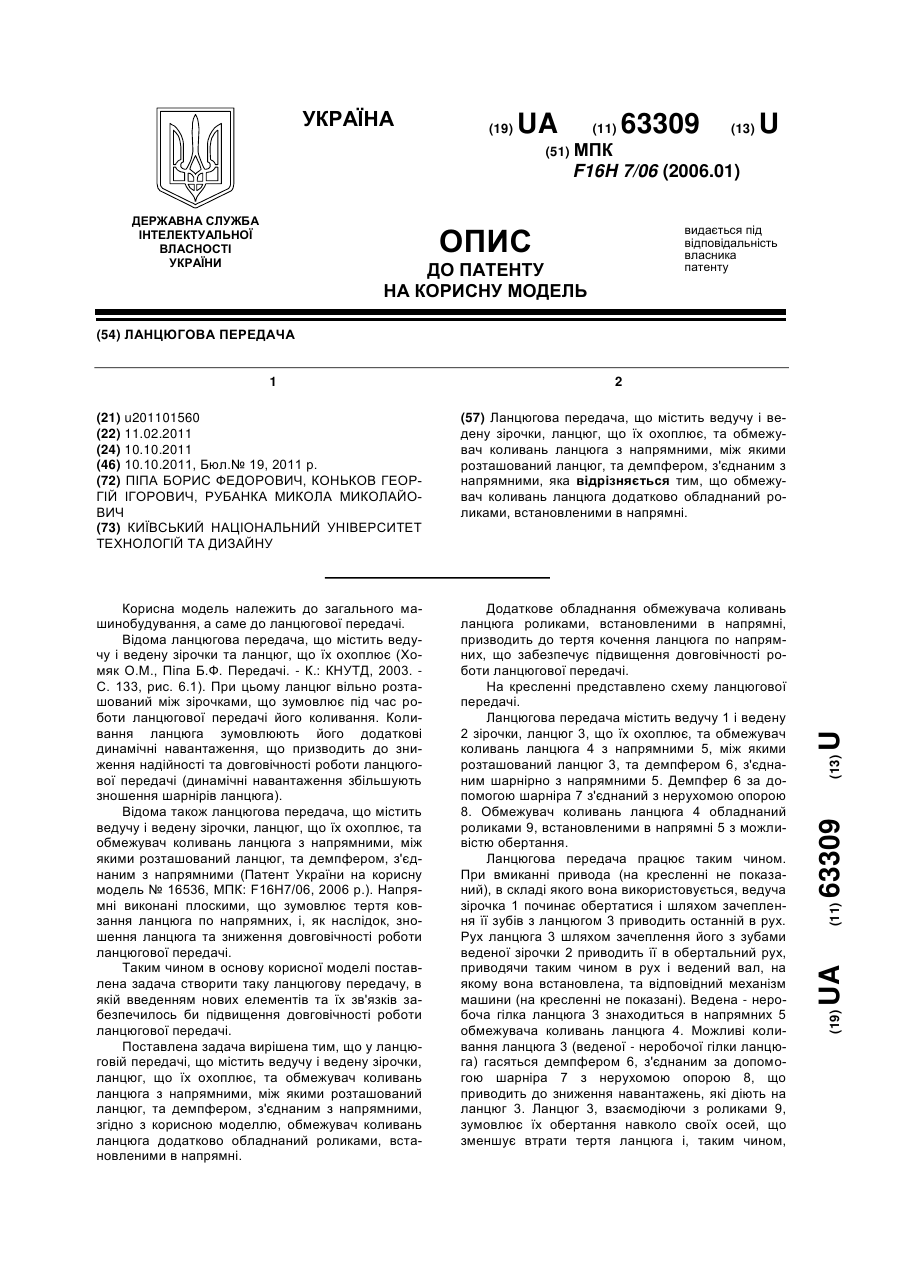

Ланцюгова передача
Номер патенту: 63309
Опубліковано: 10.10.2011
Автори: Коньков Георгій Ігорович, Піпа Борис Федорович, Рубанка Микола Миколайович
МПК: F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та обмежувач коливань ланцюга з напрямними, між якими розташований ланцюг, та демпфером, з'єднаним з напрямними, яка відрізняється тим, що обмежувач коливань ланцюга додатково обладнаний роликами, встановленими в напрямні.

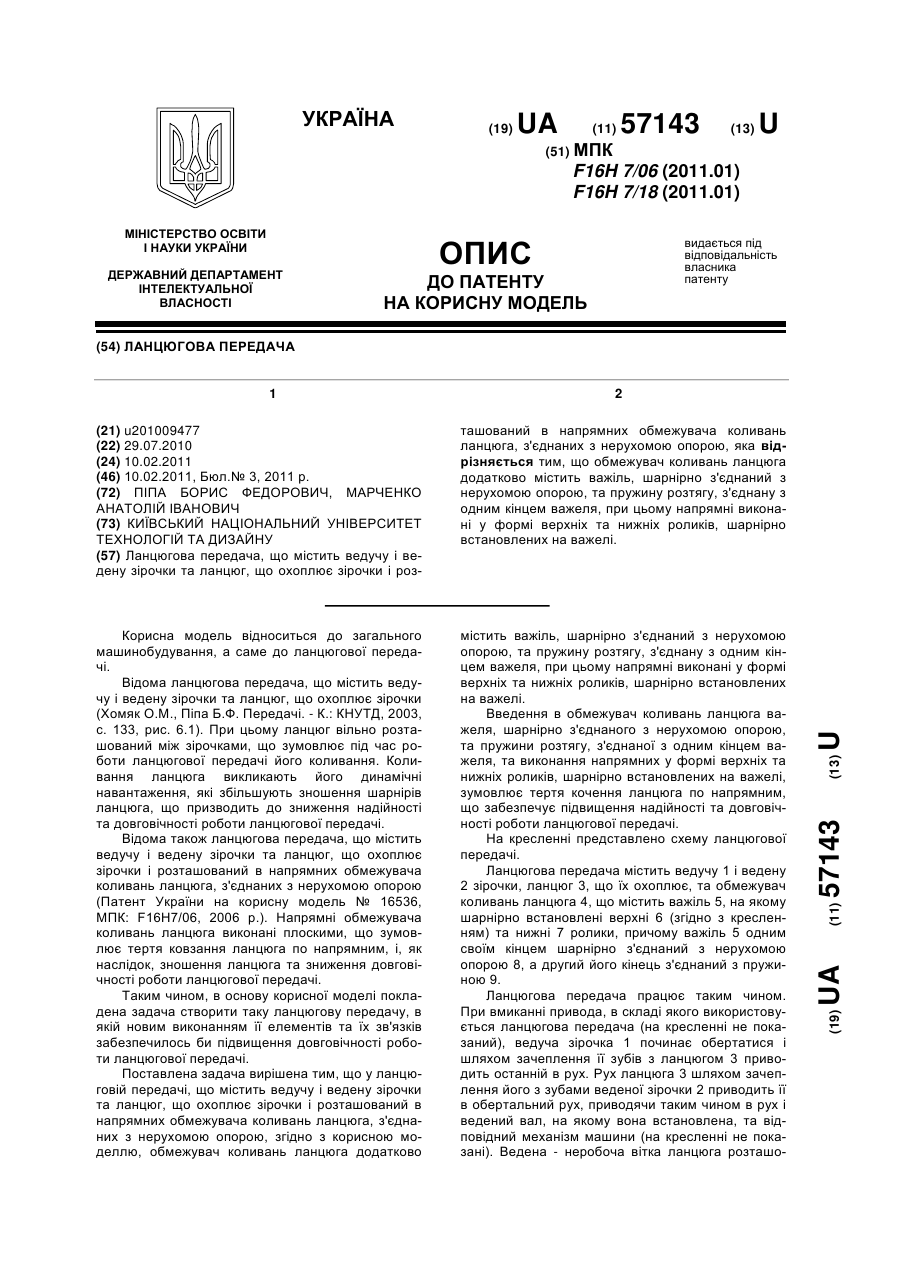

Ланцюгова передача
Номер патенту: 57143
Опубліковано: 10.02.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович
МПК: F16H 7/18, F16H 7/06
Формула / Реферат:
Ланцюгова передача, що містить ведучу і ведену зірочки та ланцюг, що охоплює зірочки і розташований в напрямних обмежувача коливань ланцюга, з'єднаних з нерухомою опорою, яка відрізняється тим, що обмежувач коливань ланцюга додатково містить важіль, шарнірно з'єднаний з нерухомою опорою, та пружину розтягу, з'єднану з одним кінцем важеля, при цьому напрямні виконані у формі верхніх та нижніх роликів, шарнірно встановлених на важелі.
