Футерівка барабанного млина

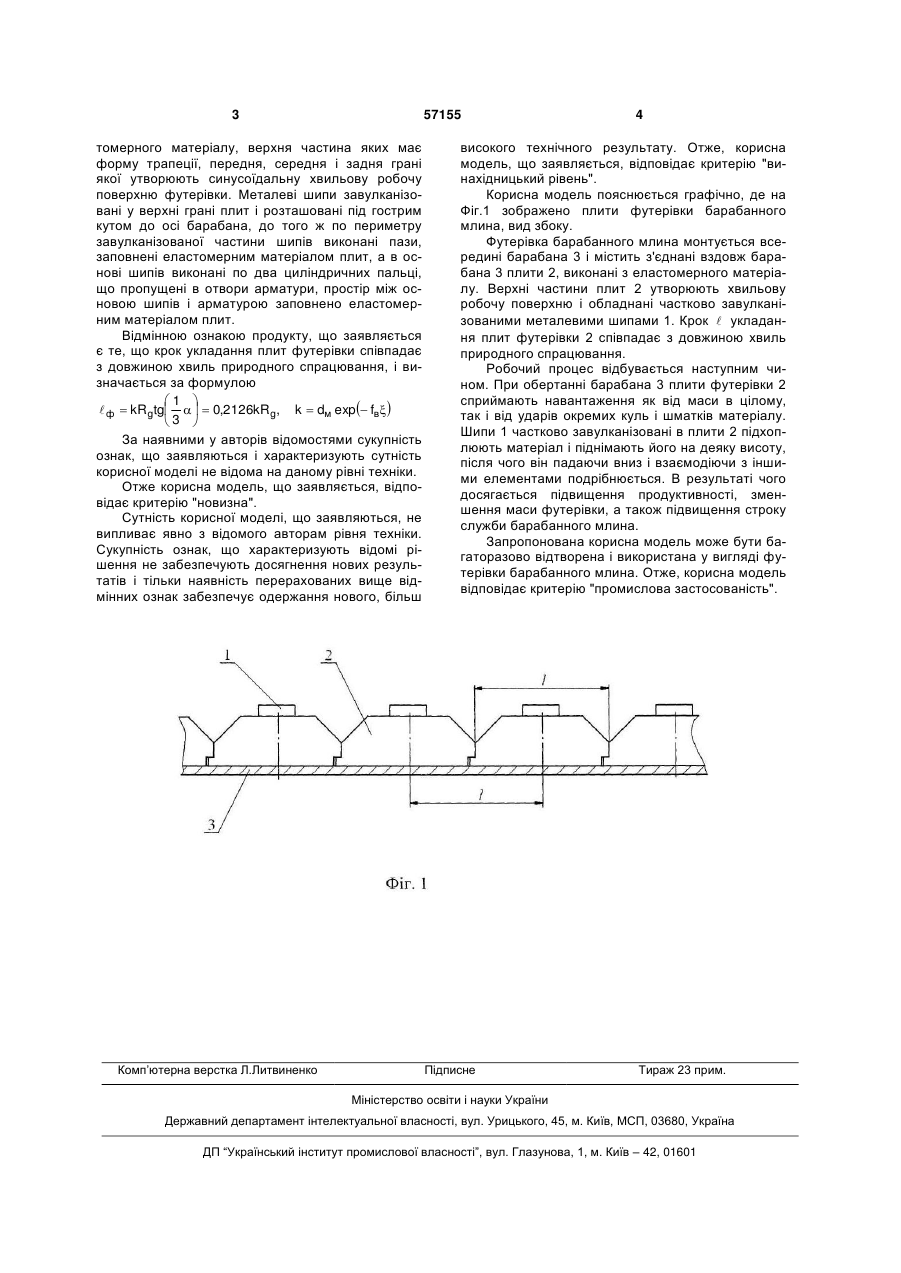

Футерівка барабанного млина, що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки, металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, 3 57155 томерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки. Металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних пальці, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит. Відмінною ознакою продукту, що заявляється є те, що крок укладання плит футерівки співпадає з довжиною хвиль природного спрацювання, і визначається за формулою 1   ф  kR gtg    0,2126kR g, k  dм exp  fв  3  За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш Комп’ютерна верстка Л.Литвиненко 4 високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на Фіг.1 зображено плити футерівки барабанного млина, вид збоку. Футерівка барабанного млина монтується всередині барабана 3 і містить з'єднані вздовж барабана 3 плити 2, виконані з еластомерного матеріалу. Верхні частини плит 2 утворюють хвильову робочу поверхню і обладнані частково завулканізованими металевими шипами 1. Крок  укладання плит футерівки 2 співпадає з довжиною хвиль природного спрацювання. Робочий процес відбувається наступним чином. При обертанні барабана 3 плити футерівки 2 сприймають навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Шипи 1 частково завулканізовані в плити 2 підхоплюють матеріал і піднімають його на деяку висоту, після чого він падаючи вниз і взаємодіючи з іншими елементами подрібнюється. В результаті чого досягається підвищення продуктивності, зменшення маси футерівки, а також підвищення строку служби барабанного млина. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. Отже, корисна модель відповідає критерію "промислова застосованість". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
