Пристрій для обрушування насіння соняшника

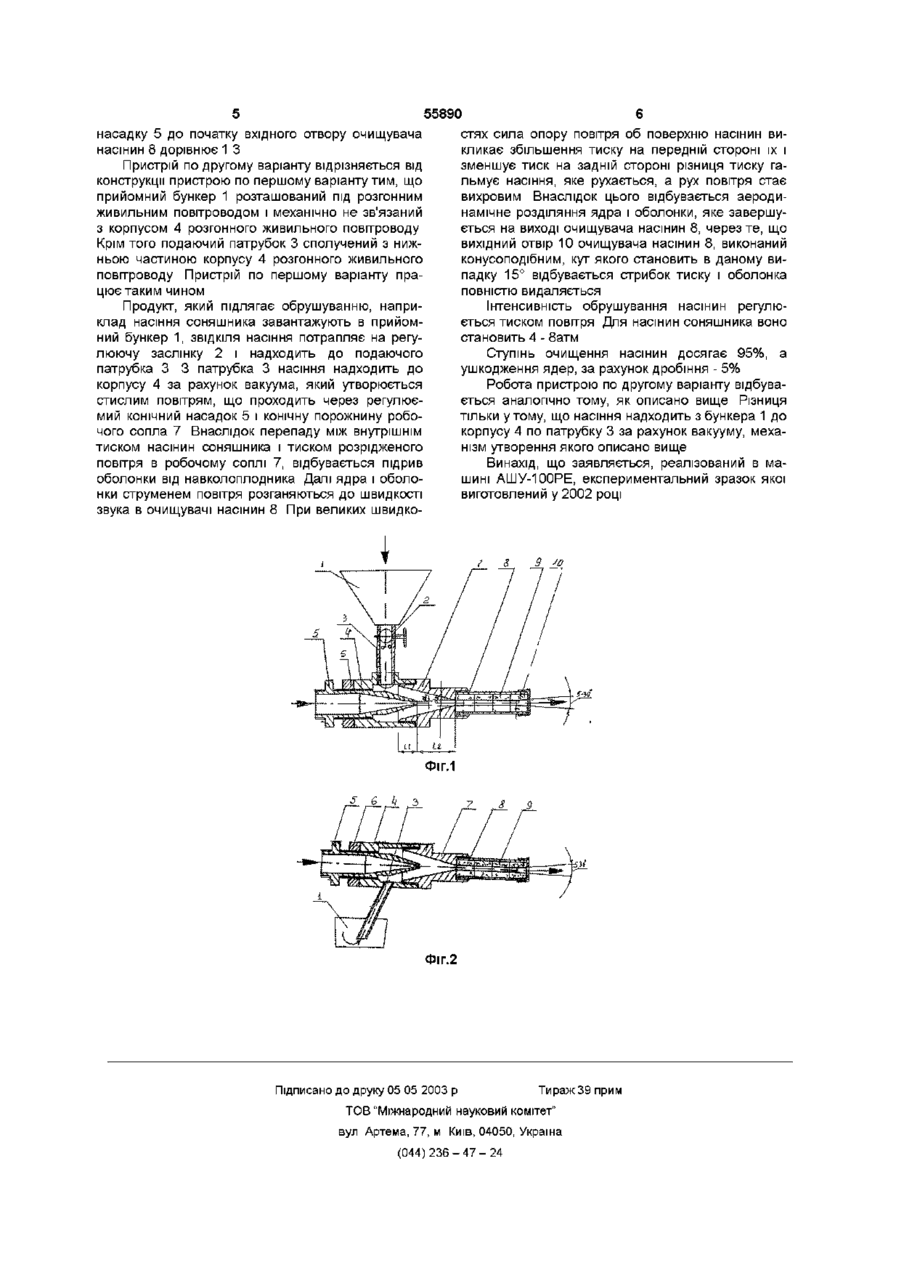

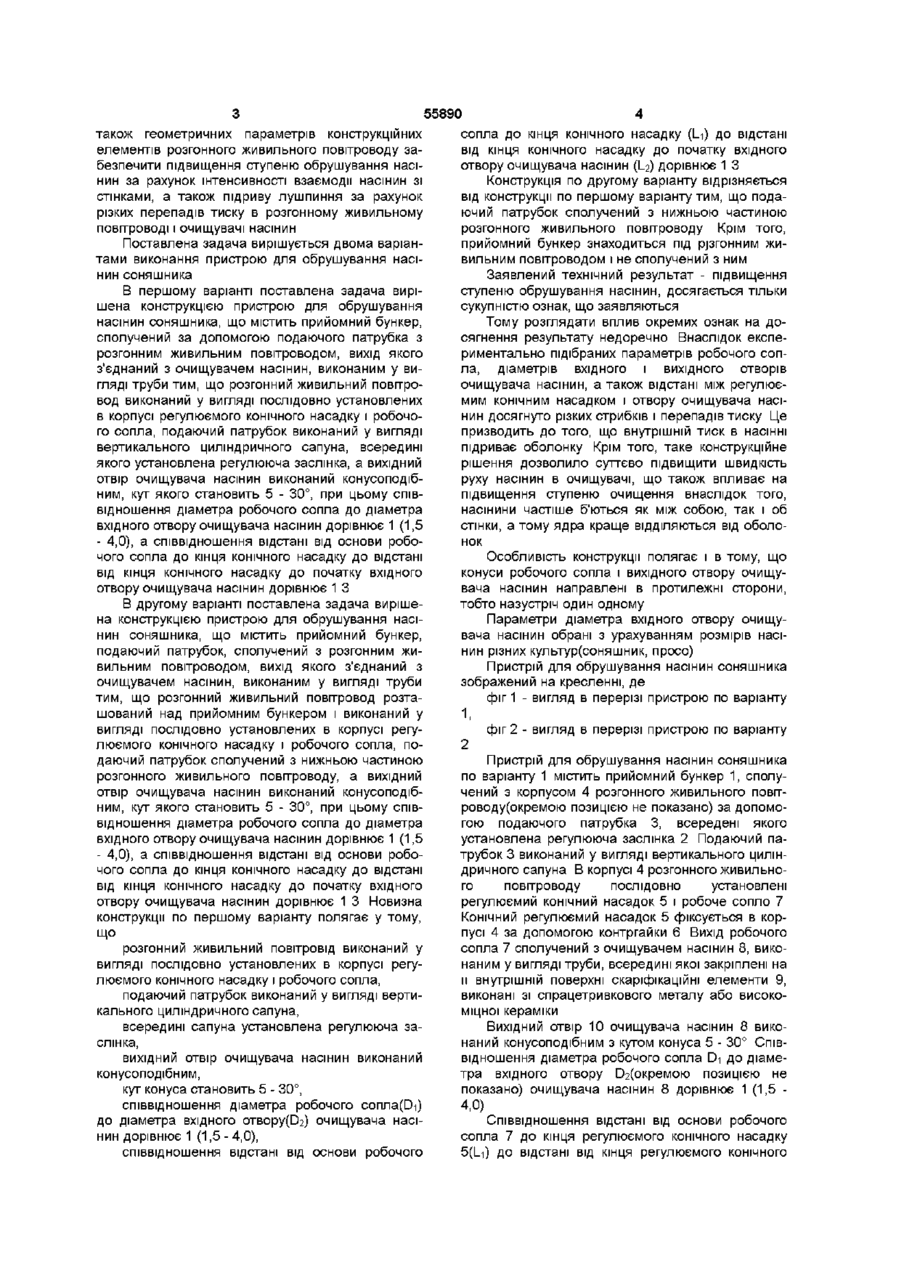

1 Пристрій для обрушування насіння соняшника, що містить приймальний бункер, сполучений за допомогою подавального патрубка з розпнним живильним повітроводом, вихід якого з'єднаний з очищувачем насіння, виконаним у вигляді труби, який відрізняється тим, що розпнний живильний повітровід виконаний у вигляді послідовно установлених в корпусі регульованої конічної насадки і робочого сопла, подавальний патрубок виконаний у вигляді вертикального циліндричного сапуна, усередині якого установлена регулююча заслінка, а вихідний отвір очищувача насіння виконаний конусоподібним, кут якого становить 5-30°, при цьому співвідношення діаметра робочого сопла до діаметра вхідного отвору очищувача насіння дорівнює 1 (1,5 - 4,0), а співвідношення відстані від основи робочого сопла до кінця регульованої конічної насадки і відстані від кінця конічної насадки до початку вхідного отвору очищувача насіння дорівнює 1 З 2 Пристрій для обрушування насіння соняшника, що містить приймальний бункер, подавальний патрубок, сполучений з розпнним живильним повітроводом, вихід якого з'єднаний з очищувачем насіння, виконаним у вигляді труби, який відрізняється тим, що розпнний живильний повітровід розташований над приймальним бункером і виконаний у вигляді послідовно установлених в корпусі регульованої конічної насадки і робочого сопла, подавальний патрубок сполучений з нижньою частиною розпнного живильного повітроводу, а вихідний отвір очищувача насіння виконаний конусоподібним, кут якого становить 5-30°, при цьому співвідношення діаметра робочого сопла до діаметра вхідного отвору очищувача насіння дорівнює 1 (1,5 - 4,0), а співвідношення відстані від основи робочого сопла до кінця регульованої конічної насадки і відстані від кінця регульованої конічної насадки до початку вхідного отвору очищувача насіння дорівнює 1 З О Винахід стосується сільського господарства, зокрема техніки для обрушування насіння соняшника і може знайти застосування для очищення опушених насінин від навколоплодника в умовах малих підприємств і фермерських господарств Найближчим до винаходу, що заявляється, є пристрій для очищення опушених насінин [див авторське свідоцтво СРСР №1174081, МПК В02В 3/08, 1985р] Відомий пристрій містить очищувач насінин, виконаний у вигляді труби, яка зігнута по формі гвинтової пружини Внутрішня поверхня очищувача насінин виконана скаріфікуючою Пристрій також має прийомний бункер, подаючий патрубок з похилим каналом, який з'єднує прийомний бункер з розгонним живильним повітроводом В свою чергу вихід розгонного живильного повітроводу зв'язаний з очищувачем насінин Даний пристрій обрано прототипом Прототип збігається з винаходом, що заявля ється, як по технічній суті, так і по сукупності спільних ознак прийомний бункер, розгонний живильний повітровід, очищувач насіння, подаючий патрубок, схема зв'язку розгонного живильного повітроводу з прийомним бункером і очищувачем насіння Але використання відомого пристрою призводить до отримання великої КІЛЬКОСТІ битих ядер насінин, а також необрушених насінин Крім того, в наслідок виконання очищувача насінин у вигляді гвинтової труби інтенсивність взаємодії насінин зі стінками труби недостатня, а тому великий відсоток неочищених насінин В основу винаходу поставлено задачу створити пристрій для обрушування насінин соняшника, в якому за рахунок іншого виконання розгонного живильного повітроводу і подаючого патрубка, а о> 00 ю ю 55890 також геометричних параметрів конструкційних елементів розгонного живильного повітроводу забезпечити підвищення ступеню обрушування насінин за рахунок інтенсивності взаємодії насінин зі стінками, а також підриву лушпиння за рахунок різких перепадів тиску в розгонному живильному повітроводі і очищувачі насінин Поставлена задача вирішується двома варіантами виконання пристрою для обрушування насінин соняшника В першому варіанті поставлена задача вирішена конструкцією пристрою для обрушування насінин соняшника, що містить прийомний бункер, сполучений за допомогою подаючого патрубка з розгонним живильним повітроводом, вихід якого з'єднаний з очищувачем насінин, виконаним у вигляді труби тим, що розгонний живильний повітровод виконаний у вигляді послідовно установлених в корпусі регулюємого конічного насадку і робочого сопла, подаючий патрубок виконаний у вигляді вертикального циліндричного сапуна, всередині якого установлена регулююча заслінка, а вихідний отвір очищувача насінин виконаний конусоподібним, кут якого становить 5 - 30°, при цьому співвідношення діаметра робочого сопла до діаметра вхідного отвору очищувача насінин дорівнює 1 (1,5 - 4,0), а співвідношення відстані від основи робочого сопла до кінця конічного насадку до відстані від кінця конічного насадку до початку вхідного отвору очищувача насінин дорівнює 1 З В другому варіанті поставлена задача вирішена конструкцією пристрою для обрушування насінин соняшника, що містить прийомний бункер, подаючий патрубок, сполучений з розгонним живильним повітроводом, вихід якого з'єднаний з очищувачем насінин, виконаним у вигляді труби тим, що розгонний живильний повітровод розташований над прийомним бункером і виконаний у вигляді послідовно установлених в корпусі регулюємого конічного насадку і робочого сопла, подаючий патрубок сполучений з нижньою частиною розгонного живильного повітроводу, а вихідний отвір очищувача насінин виконаний конусоподібним, кут якого становить 5 - 30°, при цьому співвідношення діаметра робочого сопла до діаметра вхідного отвору очищувача насінин дорівнює 1 (1,5 - 4,0), а співвідношення відстані від основи робочого сопла до кінця конічного насадку до відстані від кінця конічного насадку до початку вхідного отвору очищувача насінин дорівнює 1 3 Новизна конструкції по першому варіанту полягає у тому, що розгонний живильний повітровід виконаний у вигляді послідовно установлених в корпусі регулюємого конічного насадку і робочого сопла, подаючий патрубок виконаний у вигляді вертикального циліндричного сапуна, всередині сапуна установлена регулююча заслінка, вихідний отвір очищувача насінин виконаний конусоподібним, кут конуса становить 5 - 30°, співвідношення діаметра робочого conna(Di) до діаметра вхідного отворуРг) очищувача насінин дорівнює 1 (1,5- 4,0), співвідношення відстані від основи робочого сопла до кінця конічного насадку (І_і) до відстані від кінця конічного насадку до початку вхідного отвору очищувача насінин (І_г) дорівнює 1 З Конструкція по другому варіанту відрізняється від конструкції по першому варіанту тим, що подаючий патрубок сполучений з нижньою частиною розгонного живильного повітроводу Крім того, прийомний бункер знаходиться під рргонним живильним повітроводом і не сполучений з ним Заявлений технічний результат - підвищення ступеню обрушування насінин, досягається тільки сукупністю ознак, що заявляються Тому розглядати вплив окремих ознак на досягнення результату недоречно Внаслідок експериментально підібраних параметрів робочого сопла, діаметрів вхідного і вихідного отворів очищувача насінин, а також відстані між регулюємим конічним насадком і отвору очищувача насінин досягнуто різких стрибків і перепадів тиску Це призводить до того, що внутрішній тиск в насінні підриває оболонку Крім того, таке конструкційне рішення дозволило суттєво підвищити швидкість руху насінин в очищувачі, що також впливає на підвищення ступеню очищення внаслідок того, насінини частіше б'ються як між собою, так і об стінки, а тому ядра краще ВІДДІЛЯЮТЬСЯ ВІД оболонок Особливість конструкції полягає і в тому, що конуси робочого сопла і вихідного отвору очищувача насінин направлені в протилежні сторони, тобто назустріч один одному Параметри діаметра вхідного отвору очищувача насінин обрані з урахуванням розмірів насінин різних культур(соняшник, просо) Пристрій для обрушування насінин соняшника зображений на кресленні, де фіг 1 - вигляд в перерізі пристрою по варіанту 1, фіг 2 - вигляд в перерізі пристрою по варіанту 2 Пристрій для обрушування насінин соняшника по варіанту 1 містить прийомний бункер 1, сполучений з корпусом 4 розгонного живильного повітроводу(окремою позицією не показано) за допомогою подаючого патрубка 3, всередені якого установлена регулююча заслінка 2 Подаючий патрубок 3 виконаний у вигляді вертикального циліндричного сапуна В корпусі 4 розгонного живильного повітроводу послідовно установлені регулюємий конічний насадок 5 і робоче сопло 7 Конічний регулюємий насадок 5 фіксується в корпусі 4 за допомогою контргайки 6 Вихід робочого сопла 7 сполучений з очищувачем насінин 8, виконаним у вигляді труби, всередині якої закріплені на и внутрішній поверхні скаріфікаційні елементи 9, виконані зі спрацетривкового металу або високоміцної кераміки Вихідний отвір 10 очищувача насінин 8 виконаний конусоподібним з кутом конуса 5 - 30° Співвідношення діаметра робочого сопла Di до діаметра вхідного отвору О2(окремою позицією не показано) очищувача насінин 8 дорівнює 1 (1,5 4,0) Співвідношення відстані від основи робочого сопла 7 до кінця регулюємого конічного насадку 5(І_і) до відстані від кінця регулюємого конічного 55890 насадку 5 до початку вхідного отвору очищувача насінин 8 дорівнює 1 З Пристрій по другому варіанту відрізняється від конструкції пристрою по першому варіанту тим, що прийомний бункер 1 розташований під розгонним живильним повітроводом і механічно не зв'язаний з корпусом 4 розгонного живильного повітроводу Крім того подаючий патрубок 3 сполучений з нижньою частиною корпусу 4 розгонного живильного повітроводу Пристрій по першому варіанту працює таким чином Продукт, який підлягає обрушуванню, наприклад насіння соняшника завантажують в прийомний бункер 1, ЗВІДКІЛЯ насіння потрапляє на регулюючу заслінку 2 і надходить до подаючого патрубка З З патрубка 3 насіння надходить до корпусу 4 за рахунок вакуума, який утворюється стислим повітрям, що проходить через регулюємий конічний насадок 5 і конічну порожнину робочого сопла 7 Внаслідок перепаду між внутрішнім тиском насінин соняшника і тиском розрідженого повітря в робочому соплі 7, відбувається підрив оболонки від навколоплодника Далі ядра і оболонки струменем повітря розганяються до швидкості звука в очищувачі насінин 8 При великих швидко стях сила опору повітря об поверхню насінин викликає збільшення тиску на передній стороні їх і зменшує тиск на задній стороні різниця тиску гальмує насіння, яке рухається, а рух повітря стає вихровим Внаслідок цього відбувається аеродинамічне розділяння ядра і оболонки, яке завершується на виході очищувача насінин 8, через те, що вихідний отвір 10 очищувача насінин 8, виконаний конусоподібним, кут якого становить в даному випадку 15° відбувається стрибок тиску і оболонка повністю видаляється Інтенсивність обрушування насінин регулюється тиском повітря Для насінин соняшника воно становить 4 - 8атм Ступінь очищення насінин досягає 95%, а ушкодження ядер, за рахунок дробіння - 5% Робота пристрою по другому варіанту відбувається аналогічно тому, як описано вище Різниця тільки утому, що насіння надходить з бункера 1 до корпусу 4 по патрубку 3 за рахунок вакууму, механізм утворення якого описано вище Винахід, що заявляється, реалізований в машині АШУ-100РЕ, експериментальний зразок якої виготовлений у 2002 році Фіг.1 S 9 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
