Подрібнювач
Номер патенту: 57191
Опубліковано: 10.02.2011
Автори: Мінець Олександр Федорович, Михайленко Микола Іванович
Формула / Реферат
1. Подрібнювач, що містить основу, подрібнювальний агрегат з ротором та електродвигун, з'єднані клинопасовою передачею, який відрізняється тим, що для зменшення маси та спрощення конструкції діаметр шківа на двигуні перевищує діаметр шківа на роторі, а основа має вигляд стійки з опорною плитою, при цьому подрібнювальний агрегат та електродвигун закріплені на стійці, що є напрямною для переміщення двигуна при натягу клинопасової передачі.
2. Подрібнювач за п. 1, який відрізняється тим, що для покращення експлуатаційних характеристик подрібнювальний агрегат розміщений у верхній частині стійки.
Текст

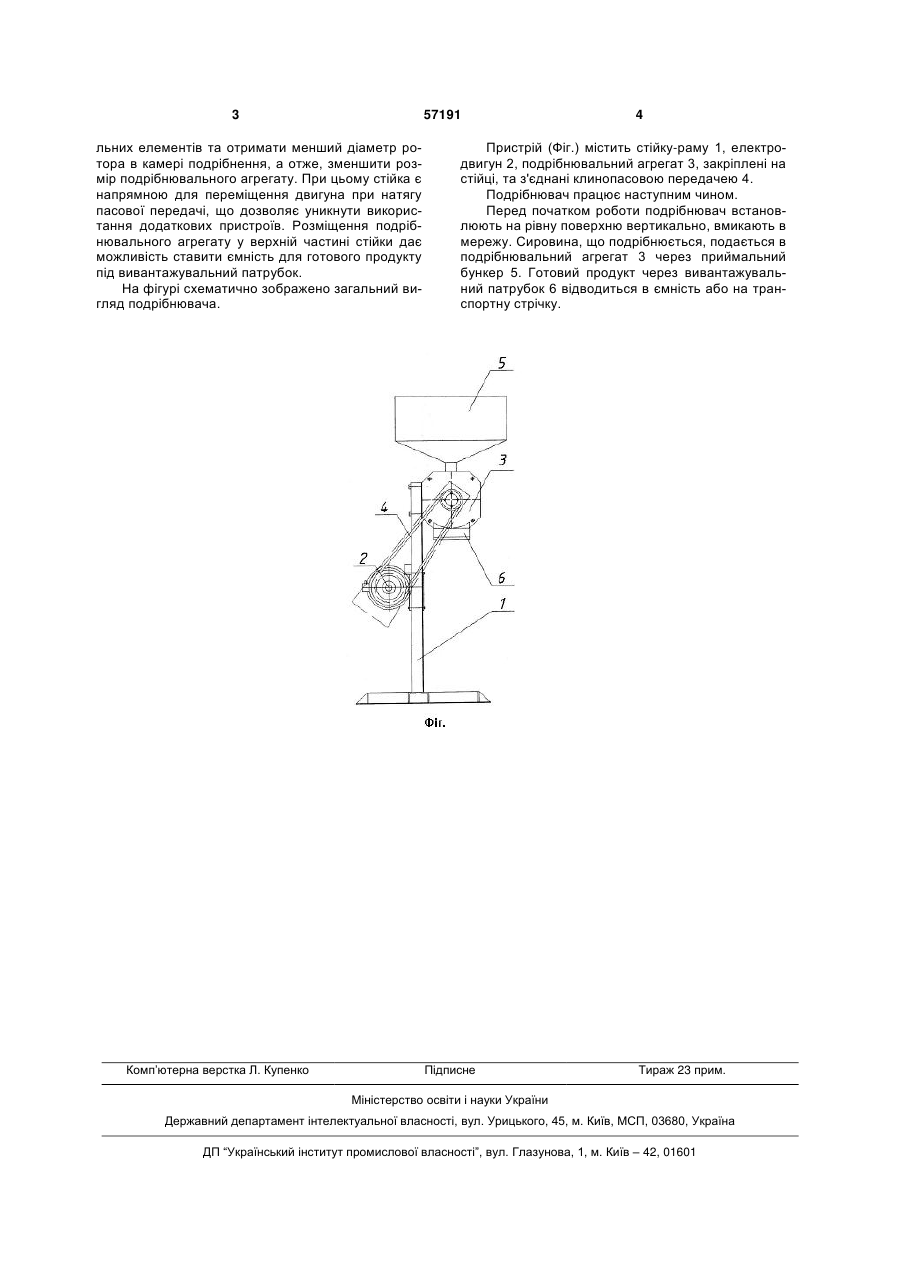

1. Подрібнювач, що містить основу, подрібнювальний агрегат з ротором та електродвигун, з'єднані клинопасовою передачею, який відрізняєть 3 57191 льних елементів та отримати менший діаметр ротора в камері подрібнення, а отже, зменшити розмір подрібнювального агрегату. При цьому стійка є напрямною для переміщення двигуна при натягу пасової передачі, що дозволяє уникнути використання додаткових пристроїв. Розміщення подрібнювального агрегату у верхній частині стійки дає можливість ставити ємність для готового продукту під вивантажувальний патрубок. На фігурі схематично зображено загальний вигляд подрібнювача. Комп’ютерна верстка Л. Купенко 4 Пристрій (Фіг.) містить стійку-раму 1, електродвигун 2, подрібнювальний агрегат 3, закріплені на стійці, та з'єднані клинопасовою передачею 4. Подрібнювач працює наступним чином. Перед початком роботи подрібнювач встановлюють на рівну поверхню вертикально, вмикають в мережу. Сировина, що подрібнюється, подається в подрібнювальний агрегат 3 через приймальний бункер 5. Готовий продукт через вивантажувальний патрубок 6 відводиться в ємність або на транспортну стрічку. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGrinder
Автори англійськоюMinets Oleksandr Fedorovych, Mykhailenko Mykola Ivanovych
Назва патенту російськоюИзмельчитель
Автори російськоюМинец Александр Федорович, Михайленко Николай Иванович
МПК / Мітки
МПК: B02C 18/24, A01F 29/00, B02C 18/16
Мітки: подрібнювач
