Кріпильний елемент до підвісної стелі
Формула / Реферат
1. Кріпильний елемент що має частину для прикріплювання і частину для підвішування - крючок, який відрізняється тим, що частина для прикріплювання являє собою дві паралельні пластини - верхню й нижню, що суцільно з'єднані між собою у вигляді П-подібного елемента, при цьому до зовнішньої сторони нижньої пластини суцільно приєднаний крючок.
2. Кріпильний елемент за п. 1, який відрізняється тим, що виготовлений з полімерного матеріалу.
3. Кріпильний елемент за п. 1, який відрізняється тим, що верхня пластина є коротшою від нижньої.
4. Кріпильний елемент за п. 1, який відрізняється тим, що на внутрішній поверхні верхньої пластини суцільно з нею виконаний упор-фіксатор у вигляді краплеподібного виступу.
5. Кріпильний елемент за п. 1, який відрізняється тим, що нижня пластина у місці приєднання до неї крючка підсилена ребрами жорсткості.
Текст

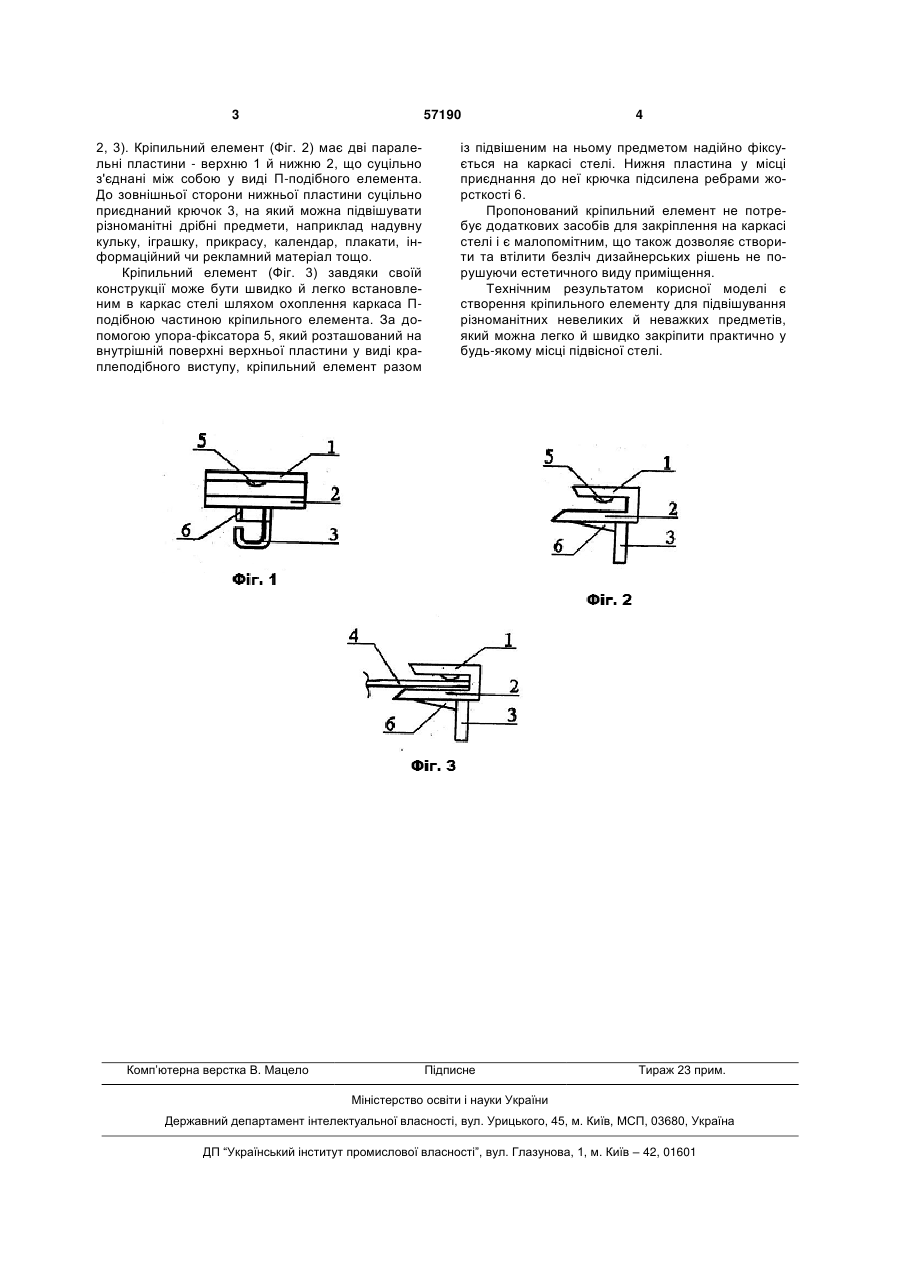

1. Кріпильний елемент що має частину для прикріплювання і частину для підвішування - крючок, який відрізняється тим, що частина для прикріплювання являє собою дві паралельні пластини - верхню й нижню, що суцільно з'єднані між собою у вигляді П-подібного елемента, при цьому до зов 3 57190 2, 3). Кріпильний елемент (Фіг. 2) має дві паралельні пластини - верхню 1 й нижню 2, що суцільно з'єднані між собою у виді П-подібного елемента. До зовнішньої сторони нижньої пластини суцільно приєднаний крючок 3, на який можна підвішувати різноманітні дрібні предмети, наприклад надувну кульку, іграшку, прикрасу, календар, плакати, інформаційний чи рекламний матеріал тощо. Кріпильний елемент (Фіг. 3) завдяки своїй конструкції може бути швидко й легко встановленим в каркас стелі шляхом охоплення каркаса Пподібною частиною кріпильного елемента. За допомогою упора-фіксатора 5, який розташований на внутрішній поверхні верхньої пластини у виді краплеподібного виступу, кріпильний елемент разом Комп’ютерна верстка В. Мацело 4 із підвішеним на ньому предметом надійно фіксується на каркасі стелі. Нижня пластина у місці приєднання до неї крючка підсилена ребрами жорсткості 6. Пропонований кріпильний елемент не потребує додаткових засобів для закріплення на каркасі стелі і є малопомітним, що також дозволяє створити та втілити безліч дизайнерських рішень не порушуючи естетичного виду приміщення. Технічним результатом корисної моделі є створення кріпильного елементу для підвішування різноманітних невеликих й неважких предметів, який можна легко й швидко закріпити практично у будь-якому місці підвісної стелі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFixing element to suspended ceiling
Автори англійськоюSyniakov Oleksii Viktorovych
Назва патенту російськоюКрепежный элемент k подвесному потолку
Автори російськоюСиняков Алексей Викторович
МПК / Мітки
МПК: A47G 29/00, E04B 9/00, A47J 45/00
Мітки: стелі, підвісної, кріпильний, елемент
