Подрібнювач коренебульбоплодів

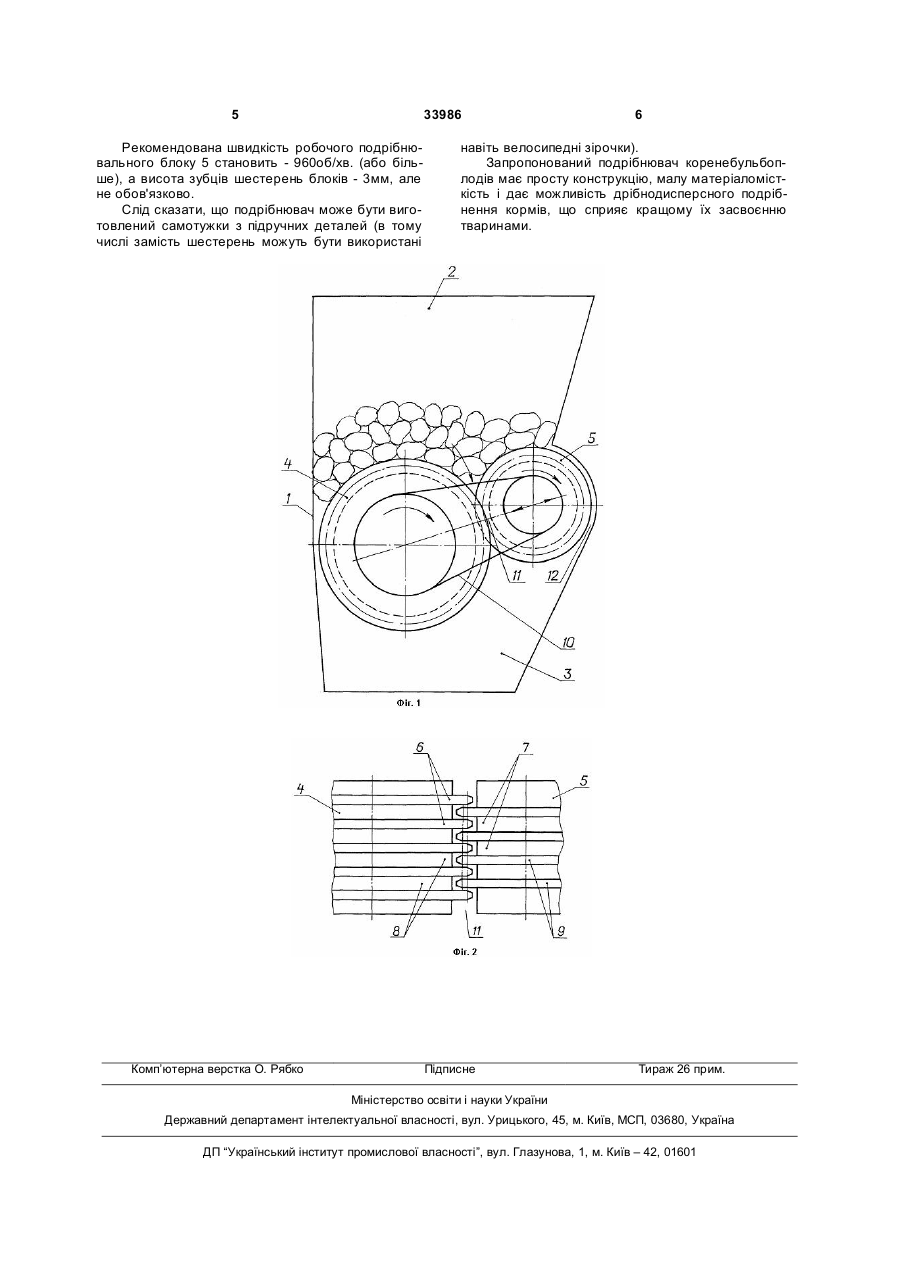

Подрібнювач коренебульбоплодів, який містить вертикальний корпус, укомплектований робочими органами, приймальний бункер, вивантажувальний патрубок та привідний пристрій, який відрізняється тим, що як робочі органи передбачено два подрібнювальних блоки валкового типу 3 шестерня - шайба, шестерня - шайба, ..., причому в робочому вигляді блоки зміщені один відносно одного таким чином, що навпроти шестерні робочого блоку знаходиться шайба допоміжного блоку, навпроти шайби робочого блоку - шестерня допоміжного блоку (і навпаки), подрібнювальні блоки з'єднані пасовою передачею з можливістю обертання блоків в одну сторону з однаковими швидкостями обертання, але з різними лінійними швидкостями крайніх дотичних елементів (зубців блоків) і з можливістю збільшення або зменшення щілини між подрібнювальними блоками. При проведенні патентного пошуку заявником знайдено технічне рішення [Патент України №8732, Бюлетень №8, 2005р.], яке містить найбільшу кількість суттєвих ознак, спільних з заявленим подрібнювачем коренебульбоплодів: вертикальний корпус, укомплектований робочими органами, приймальний бункер, вивантажувальний патрубок та привідний пристрій. Однак наявність зазначених, спільних з прототипом, ознак недостатня для отримання технічного результату, який забезпечує заявлений подрібнювач коренебульбоплодів технічних рішень, які б за сукупністю ознак співпадали з заявленим, не виявлено. Це дозволяє зробити висновок про відповідальність заявленого технічного рішення критерію винаходу "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату: в якості робочих органів передбачено два подрібнювальних блоки валкового типу робочий і допоміжний, які складаються зі скріплених між собою наборів шестерня - шайба, шестерня - шайба, ..., причому в робочому вигляді блоки зміщені один відносно одного таким чином, що навпроти шестерні робочого блоку знаходиться шайба допоміжного блоку, навпроти шайби робочого блоку - шестерня допоміжного блоку (і навпаки), подрібнювальні блоки з'єднані пасовою передачею з можливістю обертання блоків в одну сторону з однаковими швидкостями обертання, але різними лінійними швидкостями крайніх дотичних елементів (зубців блоків) і з можливістю збільшення або зменшення щілини між подрібнювальними блоками. Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідальність критерію "винахідницький рівень". Дана корисна модель відноситься до обладнання для переробки кормів, механізації трудомістких процесів, а саме до подрібнення коренебульбоплодів і може бути використаний для подрібнення коренебульбоплодів до дрібнодисперсного стану для згодовування тваринам, наприклад, молодших вікових груп з метою отримання тваринами всіх вікових груп максимальної кількості поживних речовин з кормів. А тому відповідає критерію корисної моделі "промислова придатність". Таким чином, дане технічне рішення є новим, промислове приданим, має винахідницький рівень, тобто відповідає всім умовам патентоспроможнос 33986 4 ті винаходу відповідно до статті 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" N1771-III. Загальний вигляд подрібнювача коренебульбоплодів зображено на фігурі 1, а на фігурі 2 - вид зверху на ділянку контакту робочого подрібнювального блоку і допоміжного, де 1 - вертикальний корпус, 2 - приймальний бункер, 3 - вивантажувальний патрубок, 4 - подрібнювальний блок валкового типу, 5 - допоміжний подрібнювальний блок валкового типу, 6 - шестерня робочого блоку, 7 шайба допоміжного блоку, 8 - шайба робочого блоку, 9 - шестерня допоміжного блоку, 10 - пасова передача, 11-головна вивантажувальна щілина, 12 - допоміжна вивантажувальна щілина. Подрібнювач коренебульбоплодів містить вертикальний корпус 1, верхня частина якого представляє собою приймальний бункер 2, а нижня вивантажувальний патрубок 3 (фігура 1). Всередині корпусу містяться робочий подрібнювальний блок 4 валкового типу і допоміжний подрібнювальний блок 5 валкового типу розташовані горизонтально. Робочий 4 і допоміжний 5 подрібнювальні блоки складаються з наборів шестерня - шайба, шестерня - шайба, ..., причому зовнішній діаметр шестерні дещо більший за діаметр шайби. У зібраному вигляді робочий 4 і допоміжний 5 блоки валкового типу зміщені один відносно одного таким чином, що навпроти шестерні робочого блоку 6 знаходиться шайба допоміжного блоку7, навпроти шайби робочого блоку 8, знаходиться шестерня допоміжного блоку 9 і дальше таким самим чином. Вид зверху на розміщення шестерень і шайб робочого подрібнювального блоку 4 і допоміжного подрібнювального блоку 5 наведено на фігурі 2. При приведенні в рух подрібнювача коренебульбоплодів (електродвигун на фігурі 2 не показано) робочий 4 і допоміжний 5 подрібнювальні блоки обертаються в одну сторону з'єднані пасовою передачею 10. Оскільки робочий 4 і допоміжний 5 подрібнювальні блоки валкового типу з'єднані пасовою передачею 10, то швидкість їх обертання буде однаковою, але різними будуть лінійні швидкості зовнішніх периферійних елементів (зубців блоків), за рахунок того, що діаметр шестерні робочого подрібнювального блоку 5 більший. Допоміжний подрібнювальний блок 4 виконує функцію подрібнення, а допоміжний - крім функції подрібнення, ще і функції перевертання, утримання і очистки коренебульбоплодів. Як це видно з фігури 2 між блоками 4 і 5 є щілина 11, величина якої може регулюватись в залежності від потрібного ступеню подрібнення. По цій щілині 11 достатньо подрібнена маса проходить у вивантажувальний патрубок 3. Частина подрібнений коренебульбоплодів проходить через допоміжну вивантажувальну щілину 12. Величина щілини 11 може регулюватися наближенням або віддаленням робочого 4 і допоміжного 5 подрібнювальних блоків, цим самим буде регулюватися і ступінь подрібнення. Ступінь подрібнення буде регулюватися і висотою зубців шестерень блоків, діаметрами шайб подрібнювальних блоків. 5 33986 Рекомендована швидкість робочого подрібнювального блоку 5 становить - 960об/хв. (або більше), а висота зубців шестерень блоків - 3мм, але не обов'язково. Слід сказати, що подрібнювач може бути виготовлений самотужки з підручних деталей (в тому числі замість шестерень можуть бути використані Комп’ютерна верстка О. Рябко 6 навіть велосипедні зірочки). Запропонований подрібнювач коренебульбоплодів має просту конструкцію, малу матеріаломісткість і дає можливість дрібнодисперсного подрібнення кормів, що сприяє кращому їх засвоєнню тваринами. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
