Вологомір кормових матеріалів
Номер патенту: 57199
Опубліковано: 10.02.2011
Автори: Братішко Вячеслав Вячеславович, Дешко Віталій Іванович, Кузьменко Володимир Федорович, Герасимчук Юрій Васильович
Формула / Реферат
1. Вологомір кормових матеріалів, який містить щипці, на верхніх і нижніх кінцях важелів яких закріплені шарнірно зовнішніми сторонами ізольовані плоскі електроди, вимірювальний пристрій з цифровим табло і джерело живлення, який відрізняється тим, що електрод біля нижнього кінця важеля розташований у закріпленому на кінці нижнього кінця важеля ізольованому стакані, відкритому зверху, а інший електрод розташований на площадці, з'єднаній зі штоком, який шарнірно прикріплений до кронштейна верхнього кінця щипців з можливістю переміщення штока з площадкою та електродом всередині стакана з іншим електродом.
2. Вологомір кормових матеріалів за п. 1, який відрізняється тим, що вимірювальний пристрій з цифровим табло та джерелом живлення розташований на нижньому важелі щипців зі стаканом.
Текст

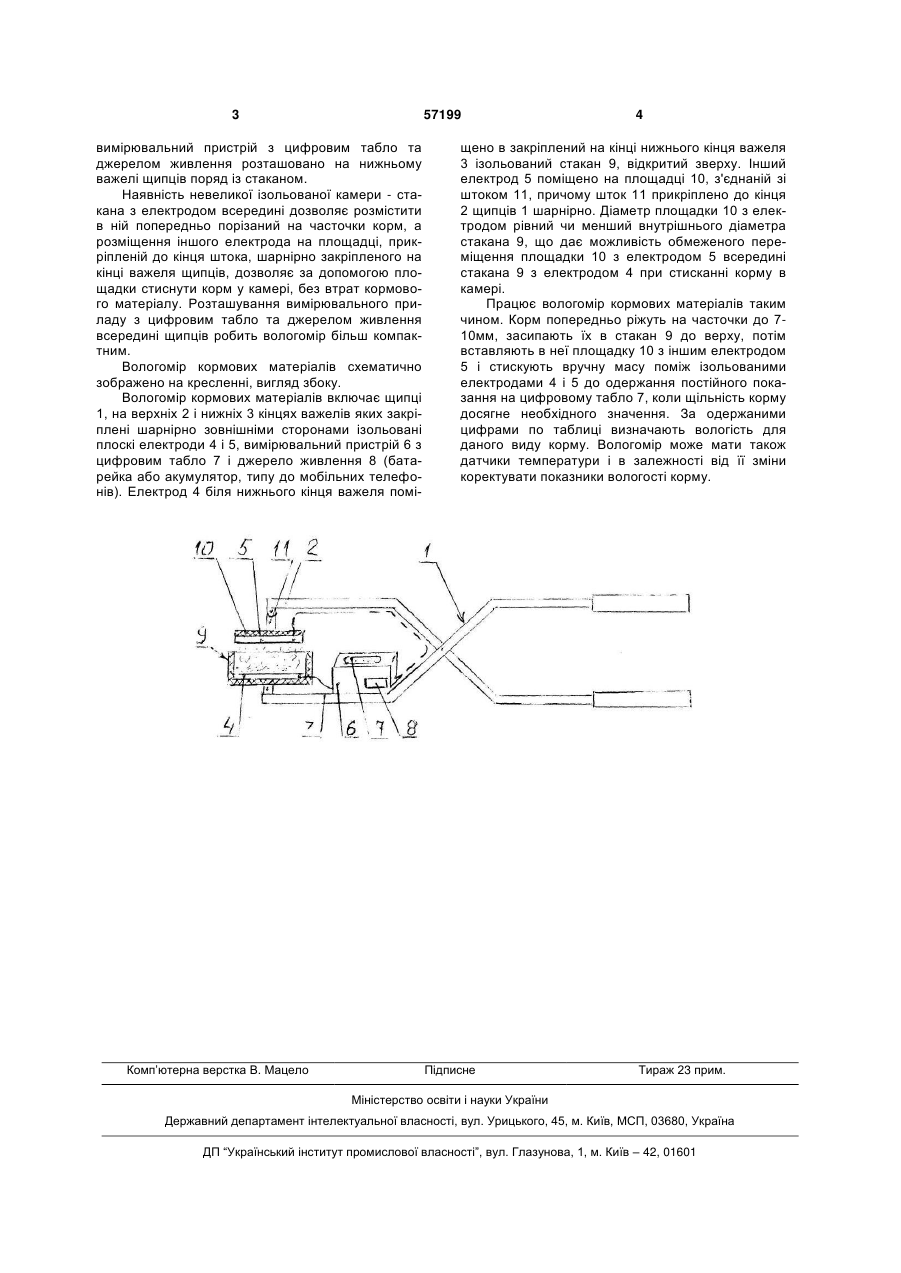

1. Вологомір кормових матеріалів, який містить щипці, на верхніх і нижніх кінцях важелів яких закріплені шарнірно зовнішніми сторонами ізольовані плоскі електроди, вимірювальний пристрій з цифровим табло і джерело живлення, який відрі 3 57199 вимірювальний пристрій з цифровим табло та джерелом живлення розташовано на нижньому важелі щипців поряд із стаканом. Наявність невеликої ізольованої камери - стакана з електродом всередині дозволяє розмістити в ній попередньо порізаний на часточки корм, а розміщення іншого електрода на площадці, прикріпленій до кінця штока, шарнірно закріпленого на кінці важеля щипців, дозволяє за допомогою площадки стиснути корм у камері, без втрат кормового матеріалу. Розташування вимірювального приладу з цифровим табло та джерелом живлення всередині щипців робить вологомір більш компактним. Вологомір кормових матеріалів схематично зображено на кресленні, вигляд збоку. Вологомір кормових матеріалів включає щипці 1, на верхніх 2 і нижніх 3 кінцях важелів яких закріплені шарнірно зовнішніми сторонами ізольовані плоскі електроди 4 і 5, вимірювальний пристрій 6 з цифровим табло 7 і джерело живлення 8 (батарейка або акумулятор, типу до мобільних телефонів). Електрод 4 біля нижнього кінця важеля помі Комп’ютерна верстка В. Мацело 4 щено в закріплений на кінці нижнього кінця важеля 3 ізольований стакан 9, відкритий зверху. Інший електрод 5 поміщено на площадці 10, з'єднаній зі штоком 11, причому шток 11 прикріплено до кінця 2 щипців 1 шарнірно. Діаметр площадки 10 з електродом рівний чи менший внутрішнього діаметра стакана 9, що дає можливість обмеженого переміщення площадки 10 з електродом 5 всередині стакана 9 з електродом 4 при стисканні корму в камері. Працює вологомір кормових матеріалів таким чином. Корм попередньо ріжуть на часточки до 710мм, засипають їх в стакан 9 до верху, потім вставляють в неї площадку 10 з іншим електродом 5 і стискують вручну масу поміж ізольованими електродами 4 і 5 до одержання постійного показання на цифровому табло 7, коли щільність корму досягне необхідного значення. За одержаними цифрами по таблиці визначають вологість для даного виду корму. Вологомір може мати також датчики температури і в залежності від її зміни коректувати показники вологості корму. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHumidity meter for forage materials
Автори англійськоюDeshko Vitalii Ivanovych, Kuzmenko Volodymyr Fedorovych, Herasymchuk Yurii Vasyliovych, Bratishko Viacheslav Viacheslavovych
Назва патенту російськоюИзмеритель влажности кормовых материалов
Автори російськоюДешко Виталий Иванович, Кузьменко Владимир Федорович, Герасимчук Юрий Васильевич, Братишко Вячеслав Вячеславович
МПК / Мітки
МПК: G01N 27/22
Мітки: вологомір, матеріалів, кормових
