Переносний пристрій для заземлення

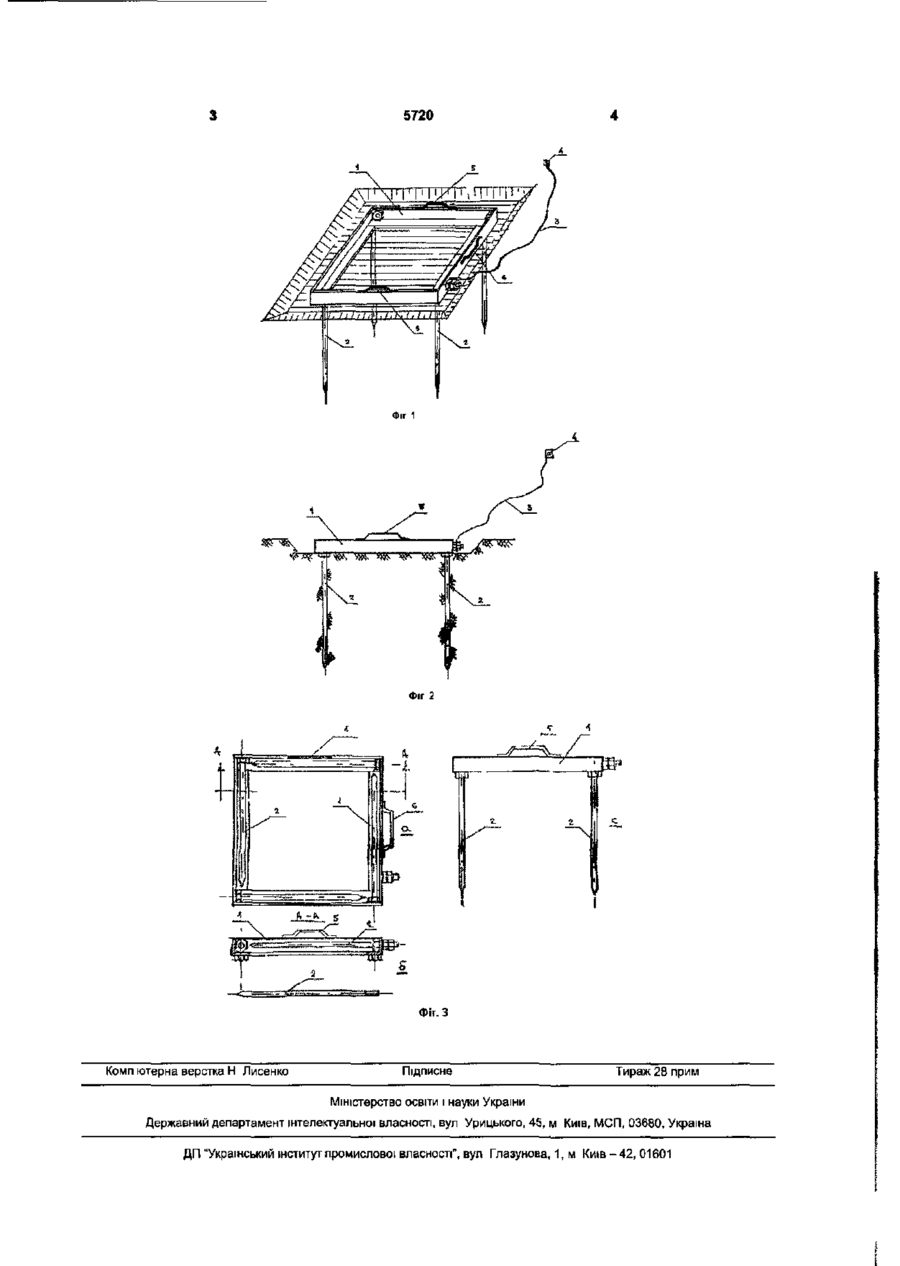

Переносний пристрій для заземлення, який містить металевий штир, з'єднаний з електроінструментом, який відрізняється тим, що додатково містить ще три штирі, причому всі штирі розбірно прикріплені в кутах до металевої прямокутної рамки, виготовленої з кутника, пристрій з'єднаний з електроінструментом проводом, який прикріплений до корпуса рамки, на двох протилежних сторонах рамки розміщені ручки для зручності монтування, а на третій стороні - ручка для можливості транспортування в зібраному вигляді Корисна модель стосується електроенергетики та може бути використана для захисту від ураження електричним струмом при застосуванні ручних переносних електроінструментів в польових умовах. Відомий пристрій для заземлення переносних електричних інструментів (Гажаман В.І. Електробезпека на виробництві. -К.„ 2002. -с.65-66), який являє собою металевий штир, який забивають в землю та з'єднують з електричним інструментом Проте такий пристрій є трудомістким, нетехнологічним та незручним у користуванні В основу корисної моделі поставлене завдання вдосконалення пристрою для забезпечення його технологічності та зручності у користуванні. Поставлене завдання вирішується тим, що переносний пристрій для заземлення, який містить металевий штир, з'єднаний з електроінструментом, згідно з корисною моделлю, додатково містить ще три штирі, причому всі штирі розбірне прикріплені в кутах до металевої прямокутної рамки, виготовленої з кутника, пристрій з'єднаний з електроінструментом проводом, який прикріплений до корпусу рамки, на двох протилежних сторонах рамки розміщені ручки для зручності монтування, а на третій стороні - ручка для можливості транспортування в зібраному вигляді. Виконання пристрою для заземлення у вигляді металевої прямокутної рамки, виготовленої з кутника, а кріплення штирів розбірним, дозволяє швидко зняти штирі та розмістити їх у кутниках рамки, а наявність ручок на сторонах дозволяє легко монтувати пристрій та зручно транспортувати в зібраному вигляді. На Фіг.1 зображений пристрій для заземлення, загальний вигляд; на Фіг.2 - пристрій у робочому вигляді (вигляд збоку); на Фіг.З - пристрій в проекціях (а - вигляд зверху, b - розріз по А-А на Фіг.З-а, с- вигляд збоку, d штир). Переносний пристрій для заземлення містить прямокутну металеву рамку 1, виготовлену з кутника. До кутів рамки 1 гайками прикріплені металеві штирі 2, а до корпусу рамки 1 прикріплений провід 3 для з'єднання пристрою з електроінструментом 4. На двох протилежних сторонах рамка 1 містить ручки 5 для зручності монтування пристрою, а на третій стороні - ручку 6 для можливості транспортування пристрою в зібраному вигляді, Використовують пристрій таким чином. Перед використанням пристрою до рамки 1 прикручують штирі 2. Готують фунт, роблять виїмку на глибину та розмір рамки 1 та штирями 2 пристрій занурюють у землю Для заземлення, провід 6 приєднують до електроінструменту 4. Після закінчення роботи пристрій відключають від електроінструменту 4, витягують з землі, відкручують штирі 2, розміщують їх у кутниках сторін рамки 1 та прикручують. CM 5720 Фіг 1 Фіг 2 Фіг. З Комп ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
