Оправка з ростискною цангою

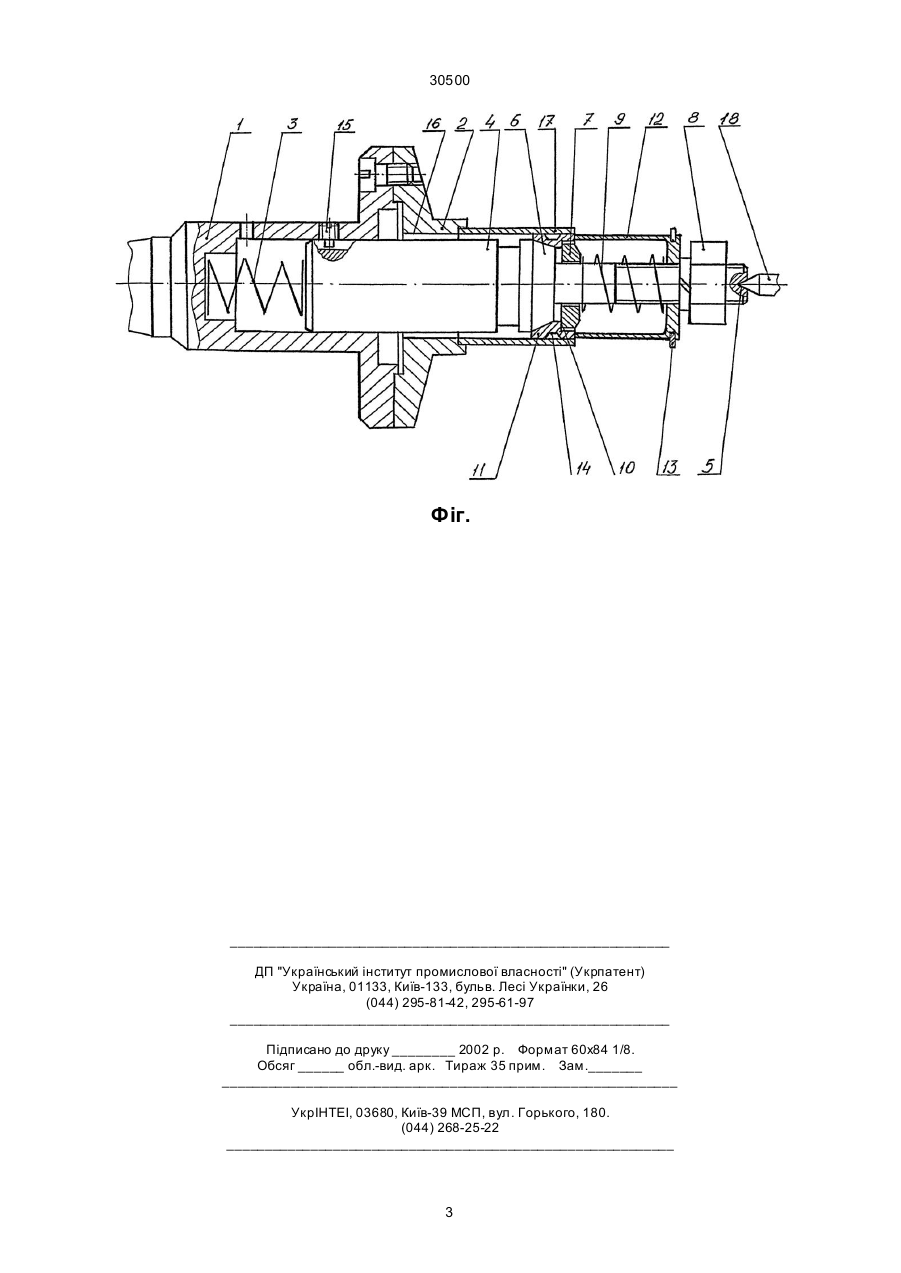

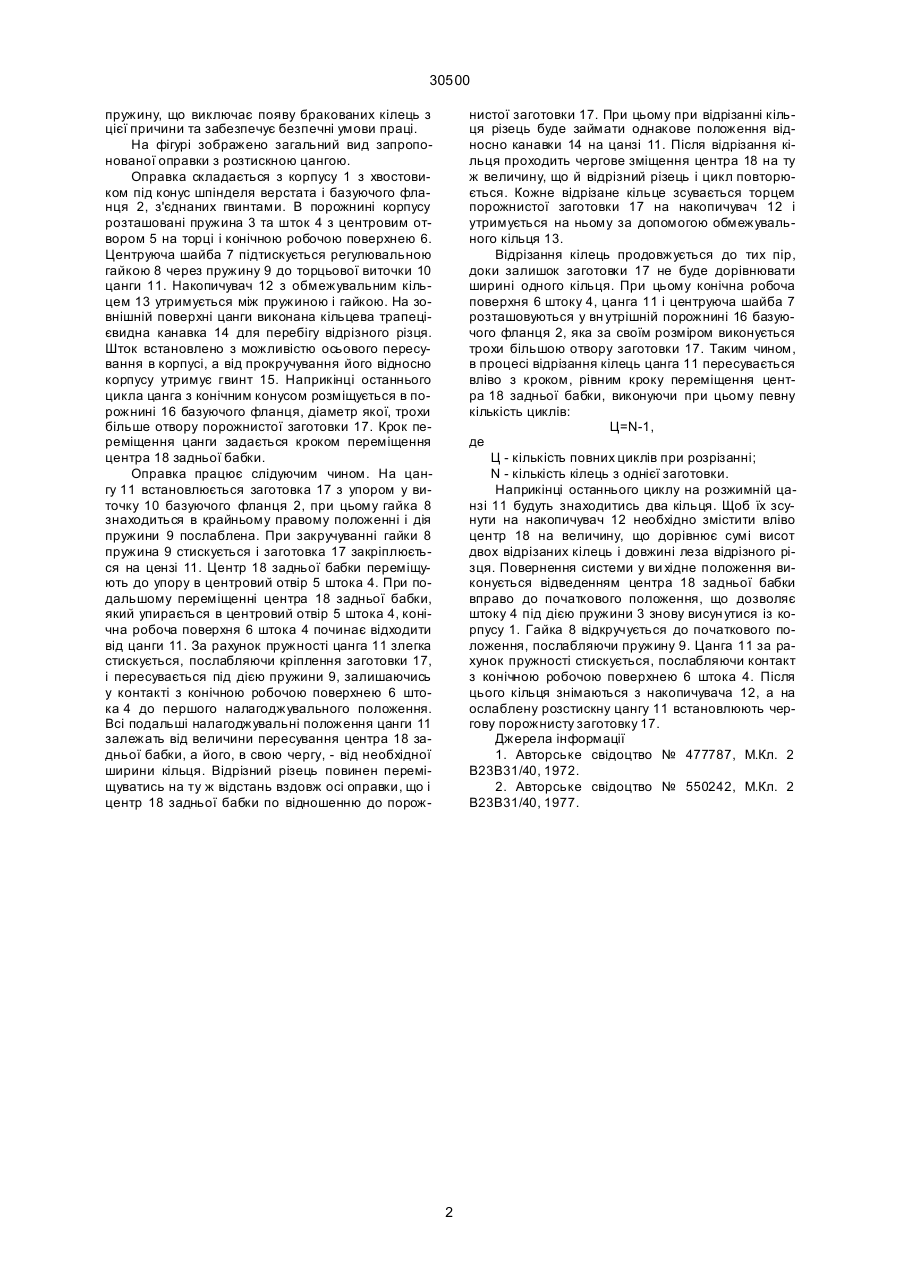

Оправка з розтискною цангою, корпус якої оснащений базуючим фланцем з виточкою під заготовку і розташованим в його порожнині підпруже 30500 пружину, що виключає появу бракованих кілець з цієї причини та забезпечує безпечні умови праці. На фігурі зображено загальний вид запропонованої оправки з розтискною цангою. Оправка складається з корпусу 1 з хвостовиком під конус шпінделя верстата і базуючого фланця 2, з'єднаних гвинтами. В порожнині корпусу розташовані пружина 3 та шток 4 з центровим отвором 5 на торці і конічною робочою поверхнею 6. Центруюча шайба 7 підтискується регулювальною гайкою 8 через пружину 9 до торцьової виточки 10 цанги 11. Накопичувач 12 з обмежувальним кільцем 13 утримується між пружиною і гайкою. На зовнішній поверхні цанги виконана кільцева трапецієвидна канавка 14 для перебігу відрізного різця. Шток встановлено з можливістю осьового пересування в корпусі, а від прокручування його відносно корпусу утримує гвинт 15. Наприкінці останнього цикла цанга з конічним конусом розміщується в порожнині 16 базуючого фланця, діаметр якої, трохи більше отвору порожнистої заготовки 17. Крок переміщення цанги задається кроком переміщення центра 18 задньої бабки. Оправка працює слідуючим чином. На цангу 11 встановлюється заготовка 17 з упором у виточку 10 базуючого фланця 2, при цьому гайка 8 знаходиться в крайньому правому положенні і дія пружини 9 послаблена. При закручуванні гайки 8 пружина 9 стискується і заготовка 17 закріплюється на цензі 11. Центр 18 задньої бабки переміщують до упору в центровий отвір 5 штока 4. При подальшому переміщенні центра 18 задньої бабки, який упирається в центровий отвір 5 штока 4, конічна робоча поверхня 6 штока 4 починає відходити від цанги 11. За рахунок пружності цанга 11 злегка стискується, послабляючи кріплення заготовки 17, і пересувається під дією пружини 9, залишаючись у контакті з конічною робочою поверхнею 6 штока 4 до першого налагоджувального положення. Всі подальші налагоджувальні положення цанги 11 залежать від величини пересування центра 18 задньої бабки, а його, в свою чергу, - від необхідної ширини кільця. Відрізний різець повинен переміщуватись на ту ж відстань вздовж осі оправки, що і центр 18 задньої бабки по відношенню до порож нистої заготовки 17. При цьому при відрізанні кільця різець буде займати однакове положення відносно канавки 14 на цанзі 11. Після відрізання кільця проходить чергове зміщення центра 18 на ту ж величину, що й відрізний різець і цикл повторюється. Кожне відрізане кільце зсувається торцем порожнистої заготовки 17 на накопичувач 12 і утримується на ньому за допомогою обмежувального кільця 13. Відрізання кілець продовжується до тих пір, доки залишок заготовки 17 не буде дорівнювати ширині одного кільця. При цьому конічна робоча поверхня 6 штоку 4, цанга 11 і центруюча шайба 7 розташовуються у вн утрішній порожнині 16 базуючого фланця 2, яка за своїм розміром виконується трохи більшою отвору заготовки 17. Таким чином, в процесі відрізання кілець цанга 11 пересувається вліво з кроком, рівним кроку переміщення центра 18 задньої бабки, виконуючи при цьому певну кількість циклів: Ц=N-1, де Ц - кількість повних циклів при розрізанні; N - кількість кілець з однієї заготовки. Наприкінці останнього циклу на розжимній цанзі 11 будуть знаходитись два кільця. Щоб їх зсунути на накопичувач 12 необхідно змістити вліво центр 18 на величину, що дорівнює сумі висот двох відрізаних кілець і довжині леза відрізного різця. Повернення системи у ви хідне положення виконується відведенням центра 18 задньої бабки вправо до початкового положення, що дозволяє штоку 4 під дією пружини 3 знову висун утися із корпусу 1. Гайка 8 відкручується до початкового положення, послабляючи пружину 9. Цанга 11 за рахунок пружності стискується, послабляючи контакт з конічною робочою поверхнею 6 штока 4. Після цього кільця знімаються з накопичувача 12, а на ослаблену розстискну цангу 11 встановлюють чергову порожнисту заготовку 17. Джерела інформації 1. Авторське свідоцтво № 477787, М.Кл. 2 В23В31/40, 1972. 2. Авторське свідоцтво № 550242, М.Кл. 2 В23В31/40, 1977. 2 30500 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
