Теплиця енергозберігаюча

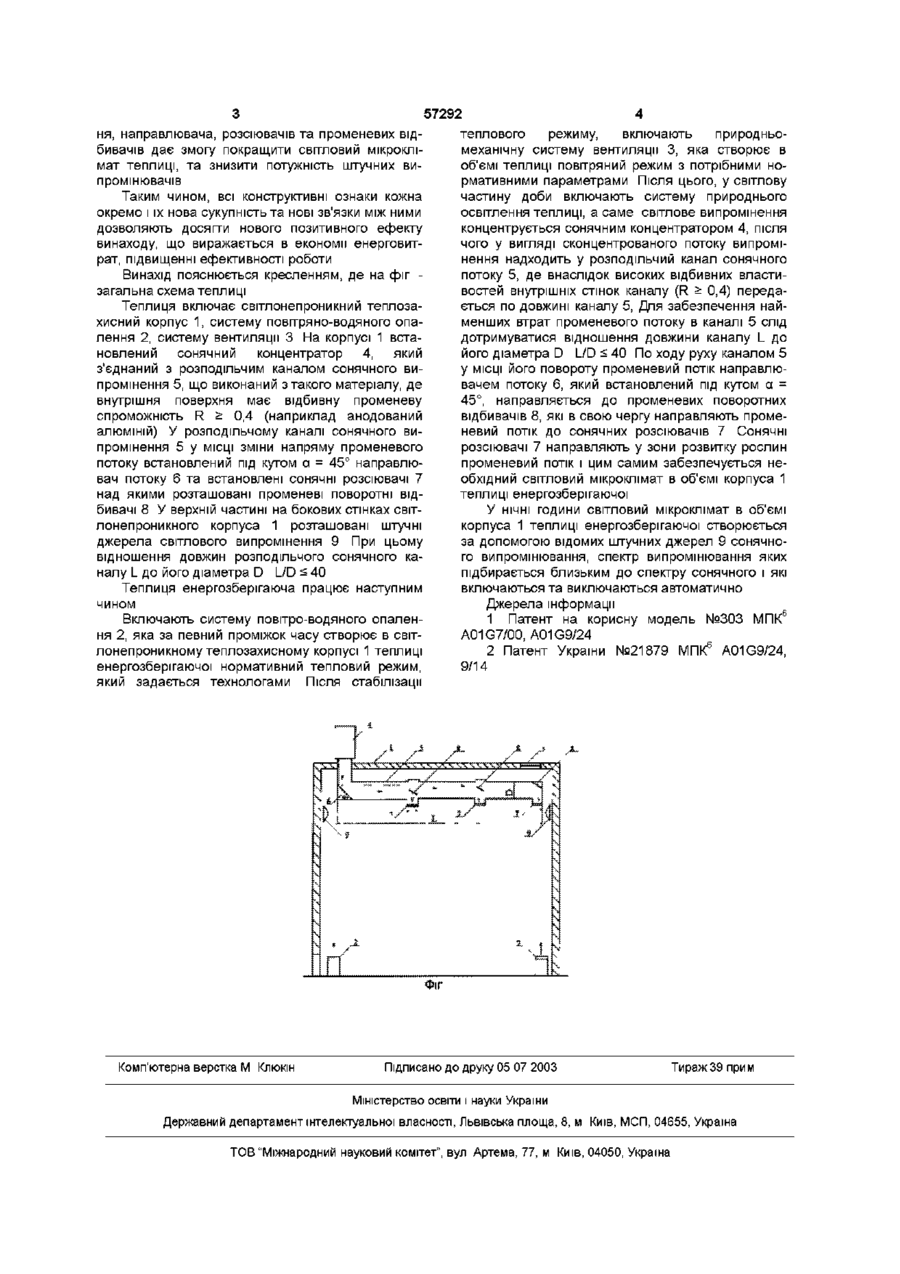

Теплиця енергозберігаюча, що містить світлонепроникний теплозахисний корпус, штучні джерела світлового випромінювання, систему повітряно-водяного опалення, систему припливно витяжної вентиляції, яка відрізняється тим, що на корпусі встановлений сонячний концентратор, з'єднаний з розподільчим каналом сонячного випромінювання, де в МІСЦІ зміни напряму променевого потоку встановлений напрямляч під кутом а=45°, У каналі встановлені розсіювачі, над якими розташовані променеві поворотні відбивачі, при цьому розподільчий канал сонячного випромінювання виконаний з матеріалу, внутрішня поверхня якого має відбивну променеву спроможність R > 0,4, а відношення довжини каналу L до його діаметра D становить L / D < 4 0 Винахід відноситься до класу сільськогосподарських будівель і може бути використаний при будівництві теплиць різноманітного призначення Відома теплиця енергозберігаюча, що включає такі основні елементи світлопроникні огороджуючи СТІНОВІ конструкції, з двошарового скла світлопрозору конструкцію покрівлі у вигляді багатоскатного профілю, параметри якого стандартизовані щодо листів скла, сонцетеплозахисний екран у вигляді горизонтальної штори, розміщеної на рівні підпокрівельної ферми, систему опалення змішаного типу, яка включає опалювально-вентиляційні агрегати повітряного та водного обігріву [1] Найбільш близьким рішенням по технічній суті та досягаемому результату при його використанні є теплиця, яка включає світлонепроникну теплоізоляційну оболонку, штучні джерела світлового випромінювання, які є основними і єдиними носіями світлової (променевої) енергії для створення оптимального світлового мікроклімату для рослин, повітропровід для притоку повітря, який виконаний з можливістю його підключення до кондиціонера, витяжний повітропровід з повітряним клапаном, витяжний вентилятор, вентилятор внутрішньої циркуляції повітря, аероводяну установку з живильним розчином, яка відіграє роль робочого тіла термостабілізацм [2] лового мікроклімату в об'ємі теплиці тільки за рахунок штучних джерел світлового випромінення, та неможливість проникнення світлового випромінення від сонця в об'єм теплиці Завдання винаходу є створити таку конструкцію теплиці, щоб не порушуючи високі теплозахисні якості світлонепроникного теплоізоляційного корпуса теплиці, знизити енерговитрати на створення світлового мікроклімату теплиці, дотримати оптимальний для рослин світловий режим Поставлене завдання досягається тим, що теплиця, яка містить світлонепроникний теплозахисний корпус, штучні джерела світлового випромінення, систему повітряно-водяного опалення, систему припливно-витяжної вентиляції, згідно з даним винаходом, на корпусі встановлений сонячний концентратор, з'єднаний з розподільчим каналом сонячного випромінення, де в МІСЦІ зміни напряму променевого потоку встановлений направлювач під кутом а = 45°, у каналі встановлені розсіювачі над якими розташовані променеві поворотні відбивачі, при цьому розподільчий канал сонячного випромінення виконаний з матеріалу де внутрішня поверхня має відбивну променеву спроможність R £ 0,4, а відношення довжин каналу L до його діаметра D L/D s 40 Головними недоліками відомого винаходу є досить великі енерговитрати для створення світ Встановлення системи природного джерела світлового випромінення, а саме сонячного колектора, розподільчого каналу сонячного випромінен ю 57292 ня, направлювача, розсіювачів та променевих відбивачів дає змогу покращити світловий мікроклімат теплиці, та знизити потужність штучних випромінювачів Таким чином, всі конструктивні ознаки кожна окремо і їх нова сукупність та нові зв'язки між ними дозволяють досягти нового позитивного ефекту винаходу, що виражається в економії енерговитрат, підвищенні ефективності роботи Винахід пояснюється кресленням, де на фіг загальна схема теплиці Теплиця включає світлонепроникний теплозахисний корпус 1, систему повітряно-водяного опалення 2, систему вентиляції 3 На корпусі 1 встановлений сонячний концентратор 4, який з'єднаний з розподільчим каналом сонячного випромшення 5, що виконаний з такого матеріалу, де внутрішня поверхня має відбивну променеву спроможність R £ 0,4 (наприклад анодований алюміній) У розподільчому каналі сонячного випромшення 5 у МІСЦІ зміни напряму променевого потоку встановлений під кутом а = 45° направлювач потоку 6 та встановлені сонячні розсіювачі 7 над якими розташовані променеві поворотні відбивачі 8 У верхній частині на бокових стінках світлонепроникного корпуса 1 розташовані штучні джерела світлового випромшення 9 При цьому відношення довжин розподільчого сонячного каналу L до його діаметра D L/D s 40 Теплиця енергозберігаюча працює наступним чином Включають систему повітро-водяного опалення 2, яка за певний проміжок часу створює в світлонепроникному теплозахисному корпусі 1 теплиці енергозберігаючої нормативний тепловий режим, який задається технологами Після стабілізації Комп'ютерна верстка М Клюкш теплового режиму, включають природньомеханічну систему вентиляції 3, яка створює в об'ємі теплиці повітряний режим з потрібними нормативними параметрами Після цього, у світлову частину доби включають систему природ нього освітлення теплиці, а саме світлове випромшення концентрується сонячним концентратором 4, після чого у вигляді сконцентрованого потоку випромінення надходить у розподільчий канал сонячного потоку 5, де внаслідок високих відбивних властивостей внутрішніх стінок каналу (R £ 0,4) передається по довжині каналу 5, Для забезпечення найменших втрат променевого потоку в каналі 5 слід дотримуватися відношення довжини каналу L до його діаметра D L/D s 40 По ходу руху каналом 5 у МІСЦІ його повороту променевий потік направлювачем потоку 6, який встановлений під кутом а = 45°, направляється до променевих поворотних відбивачів 8, які в свою чергу направляють променевий потік до сонячних розсіювачів 7 Сонячні розсіювачі 7 направляють у зони розвитку рослин променевий потік і цим самим забезпечується необхідний світловий мікроклімат в об'ємі корпуса 1 теплиці енергозберігаючої У НІЧНІ години світловий мікроклімат в об'ємі корпуса 1 теплиці енергозберігаючої створюється за допомогою відомих штучних джерел 9 сонячного випромінювання, спектр випромінювання яких підбирається близьким до спектру сонячного і які включаються та виключаються автоматично Джерела інформації 1 Патент на корисну модель №303 МПК 6 A01G7/00, A01G9/24 2 Патент України №21879 МПК 6 A01G9/24, 9/14 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
