Шарова топка для сміттєспалювального котла з термохімічною переробкою

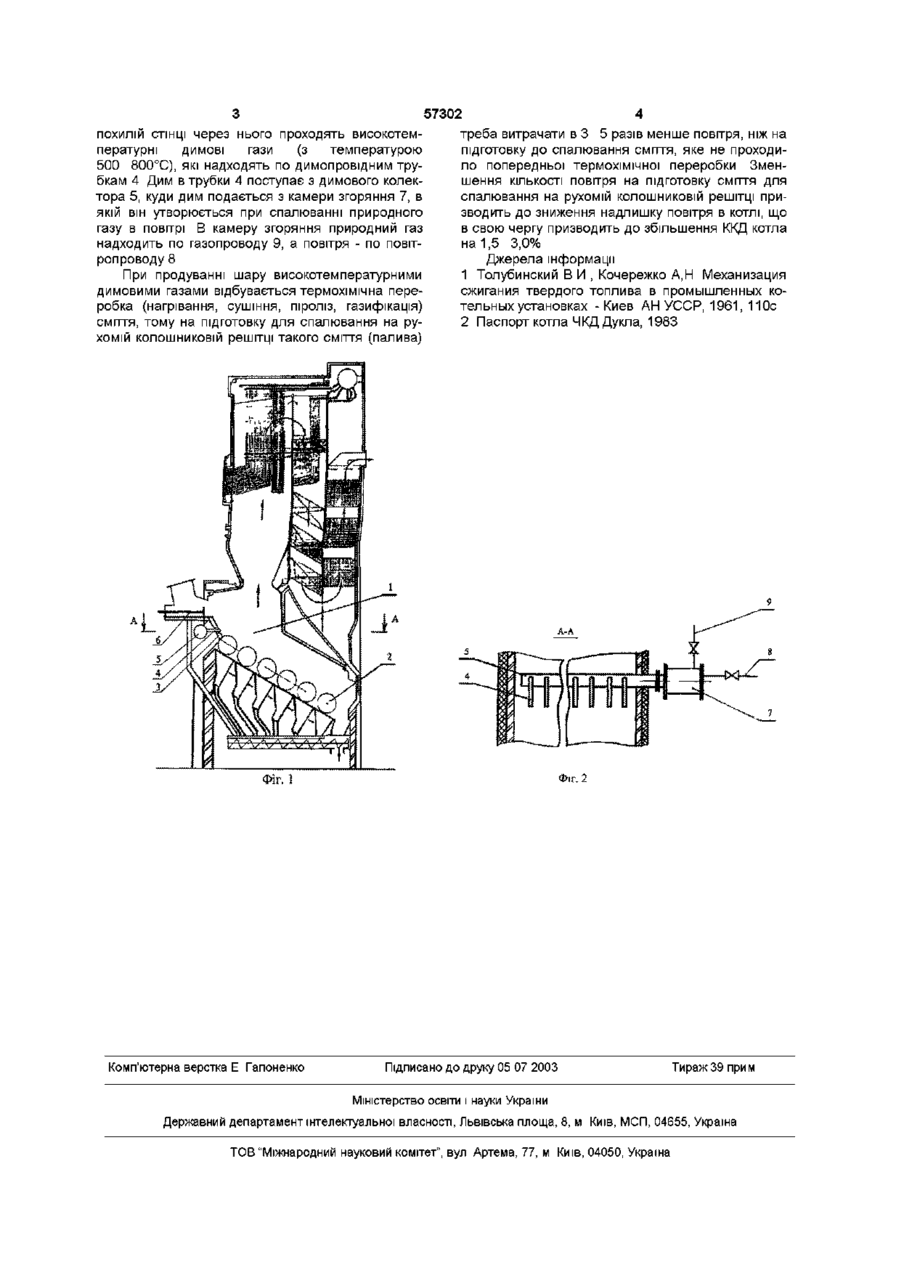

Шарова топка для сміттєспалювального котла, яка має рухому колосникову решітку у вигляді обертових валків, що продуваються повітрям, на вході якої знаходиться похила суцільна стінка, сполучена з горизонтальним столом живильника, яка відрізняється тим, що похила стінка виконана з круглими отворами, крізь які пропущені димопро Винахід відноситься до галузі теплотехніки і може бути використаний в різних паливовикористовуючих установках ВІДОМІ шарові топки для спалювання твердого палива, які обладнані рухомою колосниковою решіткою [1, с 66 - 67] Недоліком даних топок є високе значення недопалу в шлаку Найближчим по технічній суті і результату, що досягається, є топка для сміттєспалювального котла, яка має рухому колосникову решітку у вигляді обертових валків, що продуваються повітрям, на вході якої знаходиться похила суцільна стінка, сполучена з горизонтальним столом живильника [2] Недоліком даної топки є низький ККД котла В основу винаходу поставлена задача вдосконалення шарової топки для сміттєспалювального котла шляхом виконання в суцільній СТІНЦІ отворів, через які пропускають димопровідні трубки і з'єднання вхідних патрубків димопровідних трубок з вихідними патрубками димового колектора, підключеного на вході до камери згоряння природного газу Це дає змогу зменшити КІЛЬКІСТЬ повітря на підготовку сміття до спалювання і таким чином знизити коефіцієнт надлишку повітря в котлі, що саме і дозволяє підвищити ККД котла Поставлена задача вирішується тим, що в шаровій топці для сміттєспалювального котла з термохімічною переробкою згідно з винаходом похила суцільна стінка, сполучена з горизонтальним сто лом живильника, виконана з круглими отворами, крізь які пропущені димопровідні трубки, ВИХІДНІ КІНЦІ яких на 50 130мм виступають за межі похилої суцільної стінки, а ВХІДНІ патрубки димопровідних трубок з'єднані з вихідними патрубками димового колектора, підключеного на вході до камери згоряння природного газу Така добудова камери згоряння природного газу до відомої шарової топки сміттєспалювального котла дозволяє за рахунок подачі високотемпературного диму (з температурою 500 800°С) під шар сміття провести до спалювання його попередню термохімічну переробку На фіг 1 та фіг 2 (розріз по А-А) представлена шарова топка для сміттєспалювального котла з термохімічною переробкою 1, що пропонується Вона має рухому колосникову решітку у вигляді обертових валків 2, що продуваються повітрям, на вході якої знаходиться похила суцільна стінка З, що має отвори, через які проходять димопровідні трубки 4, ВХІДНІ патрубки яких з'єднані з вихідними патрубками димового колектора 5, підключеного на вході до камери згоряння природного газу 7, до якої підходять повітропровід 8 та газопровід 9 Шарова топка для сміттєспалювального котла з термохімічною переробкою працює наступним чином Сміття (паливо) живильником 6 подається на похилу суцільну стінку 3, по який сміття спадає для спалювання на рухому колошникову решітку у вигляді обертових валків 2 При спаданні сміття по відні трубки, ВИХІДНІ КІНЦІ яких на 50 130 мм ви ступають за межі похилої суцільної стінки, а ВХІДНІ патрубки димопровідних трубок з'єднані з вихідними патрубками димового колектора, підключеного на вході до камери згорання природного газу о со Ю 57302 похилій СТІНЦІ через нього проходять високотемпературні димові гази (з температурою 500 800°С), які надходять по димопровідним трубкам 4 Дим в трубки 4 поступає з димового колектора 5, куди дим подається з камери згоряння 7, в якій він утворюється при спалюванні природного газу в повітрі В камеру згоряння природний газ надходить по газопроводу 9, а повітря - по повітропроводу 8 При продуванні шару високотемпературними димовими газами відбувається термохімічна переробка (нагрівання, сушіння, піроліз, газифікація) сміття, тому на підготовку для спалювання на рухомій колошниковій решітці такого сміття (палива) треба витрачати в 3 5 разів менше повітря, ніж на підготовку до спалювання сміття, яке не проходило попередньої термохімічної переробки Зменшення КІЛЬКОСТІ повітря на підготовку сміття для спалювання на рухомій колошниковій решітці призводить до зниження надлишку повітря в котлі, що в свою чергу призводить до збільшення ККД котла на 1,5 3,0% Джерела інформації 1 Толубинский В И , Кочережко А,Н Механизация сжигания твердого топлива в промышленных котельных установках - Киев АН УССР, 1961, 110с 2 Паспорт котла ЧКД Дукла, 1983 Фіг. 2 Фіг. З Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
