Топка котла
Номер патенту: 20191
Опубліковано: 25.12.1997
Автори: Рудницький Віктор Олександрович, Штим Анатолій Миколайович
Формула / Реферат
Формула изобретения
Топка котла, содержащая футерованный циклонный предтопок с воздушной рубашкой, снабженной тангенциальным патрубком ввода воздуха, и с футерованной выходной амбразурой, имеющей воздушную рубашку, сообщающуюся с рубашкой предтопка и через отверстия в торцовой стенке с камерой сгорания, соединенной с предтопком через амбразуру, экранированную ее трубами, отличающаяся тем, что, с целью повышения надежности, трубы, экранирующие амбразуру, торкетированы, и часть из них, расположенная со стороны оси предтопка до отверстий, размещена с амбразурой в плотном контакте, а остальные трубы расположены по отношению к ней с кольцевым воздушным зазором, рубашки амбразуры и предтопка разделены посредством торцовой стенки с отверстиями, причем отверстия в обеих торцовых стенках рубашек имеют прямоугольную форму, расположены равномерно по окружности и снабжены козырьками, направленными встречно движению воздуха.
Текст

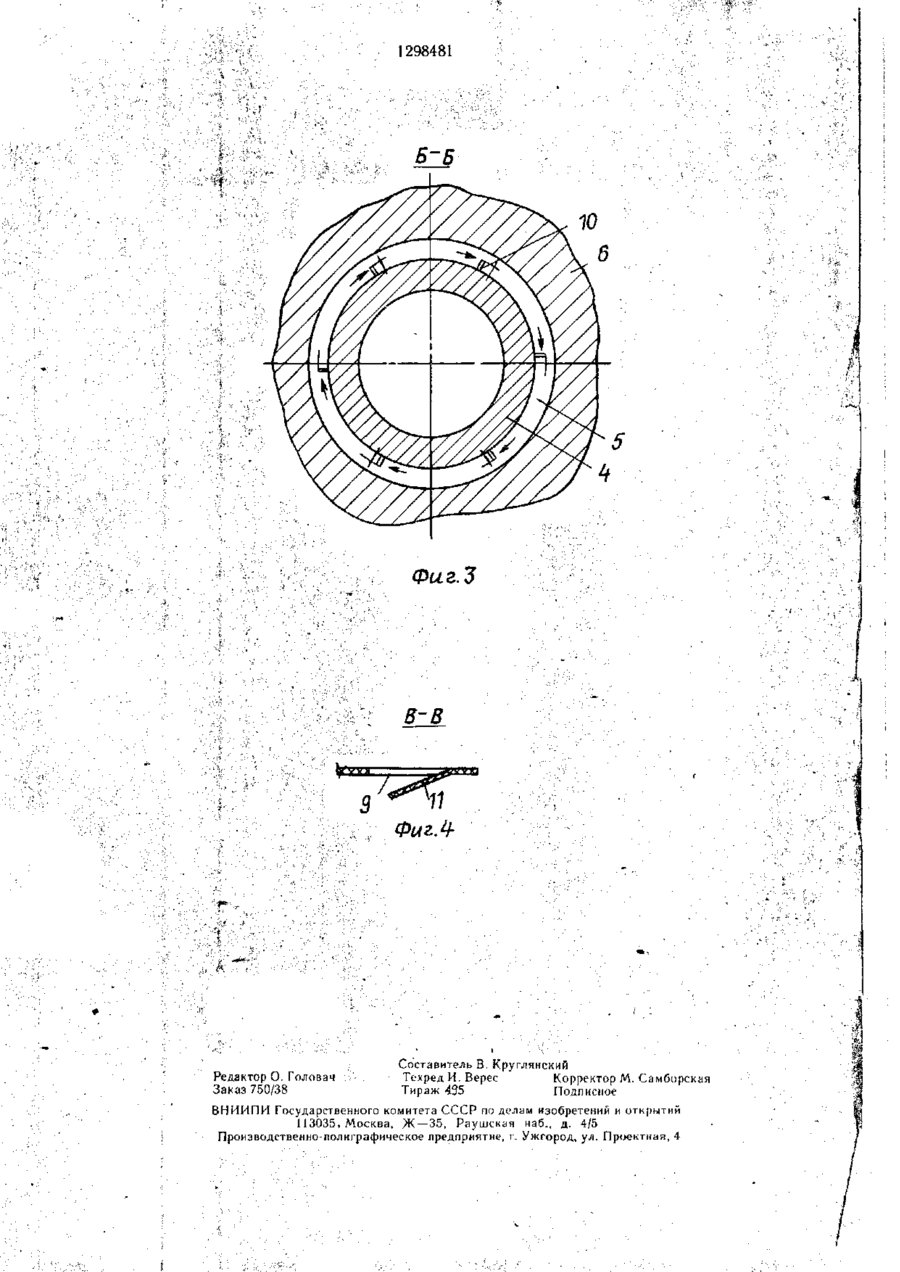

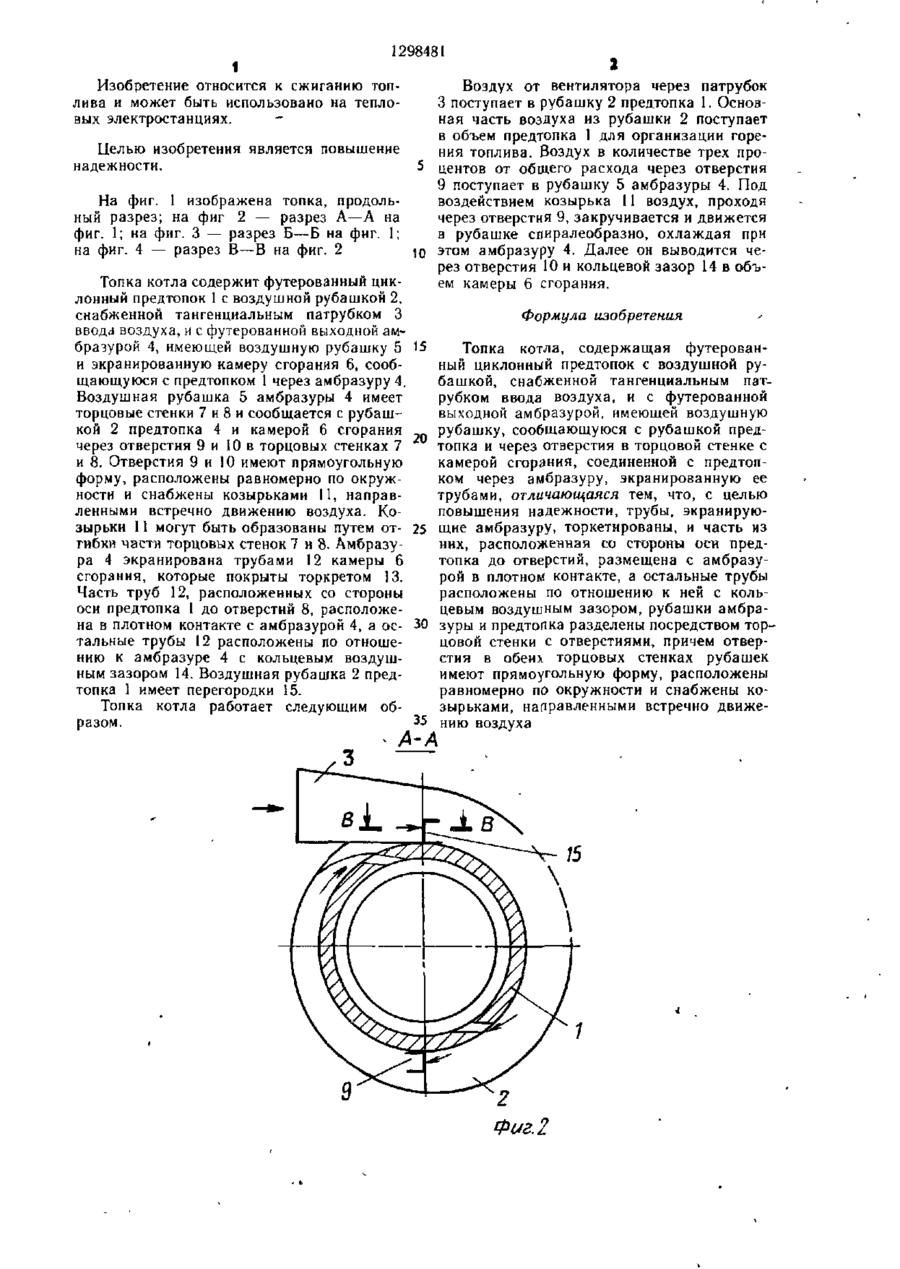

Изобретение касается сжигания топлива и позволяет повысить надежность топки котла. Трубы 12, экранирующие амбразуру (А) 4, торкретированы. Часть из них расположена в плотном контакте с А 4. Остальные трубы расположены по отношению к А 4 с кольцевым воздушным зазором 14. Воздушные рубашки 5 и 2 амбразуры 4 и предтопка 1 разделены торцовой стенкой с отверстиями прямоугольной формы с козырьками. Отверстия расположены равномерно по окружности, а их козырьки направлены встречно движению воздуха. Часть воздуха, поступающая в рубашку 5, закручивается и движется спиралеобразно, охлаждая А 4, а затем выводится через зазор 14 в объем камеры 6 сгорания. 4 ил. •Р. 00 00 Фиг. 1 1298481 1 Изобретение относится к сжиганию топВоздух от вентилятора через патрубок лива и может быть использовано на тепло3 поступает в рубашку 2 предтопка 1. Основвых электростанциях. ная часть воздуха из рубашки 2 поступает в объем предтопка 1 для организации гореЦелью изобретения является повышение ния топлива. Воздух в количестве трех пронадежности. 5 центов от общего расхода через отверстия 9 поступает в рубашку 5 амбразуры 4. Под воздействием козырька 11 воздух, проходя На фиг. 1 изображена топка, продольчерез отверстия 9, закручивается и движется ный разрез; на фиг 2 — разрез А—А на в рубашке спиралеобразно, охлаждая при фиг. 1; на фиг. 3 — разрез Б—Б на фиг. 1; на фиг. 4 — разрез В—В на фиг. 2 Ю этом амбразуру 4. Далее он выводится через отверстия Ю и кольцевой зазор 14 в объТопка котла содержит футерованный цикем камеры 6 сгорания. лонный предтопок 1 с воздушной рубашкой 2, снабженной тангенциальным патрубком 3 Формула изобретения ввод
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F23C 6/00
