Портативний гідропоршневий пристрій для спрямованого руйнування монолітних об’єктів
Формула / Реферат
Портативний гідропоршневий пристрій для спрямованого руйнування монолітних об'єктів, який містить циліндричний корпус із поршнями, розташованими перпендикулярно до осі корпусу і в якому розташований плунжерний гідронасос, який відрізняється тим, що важільний привід плунжерного насоса містить різьбовий привід.
Текст

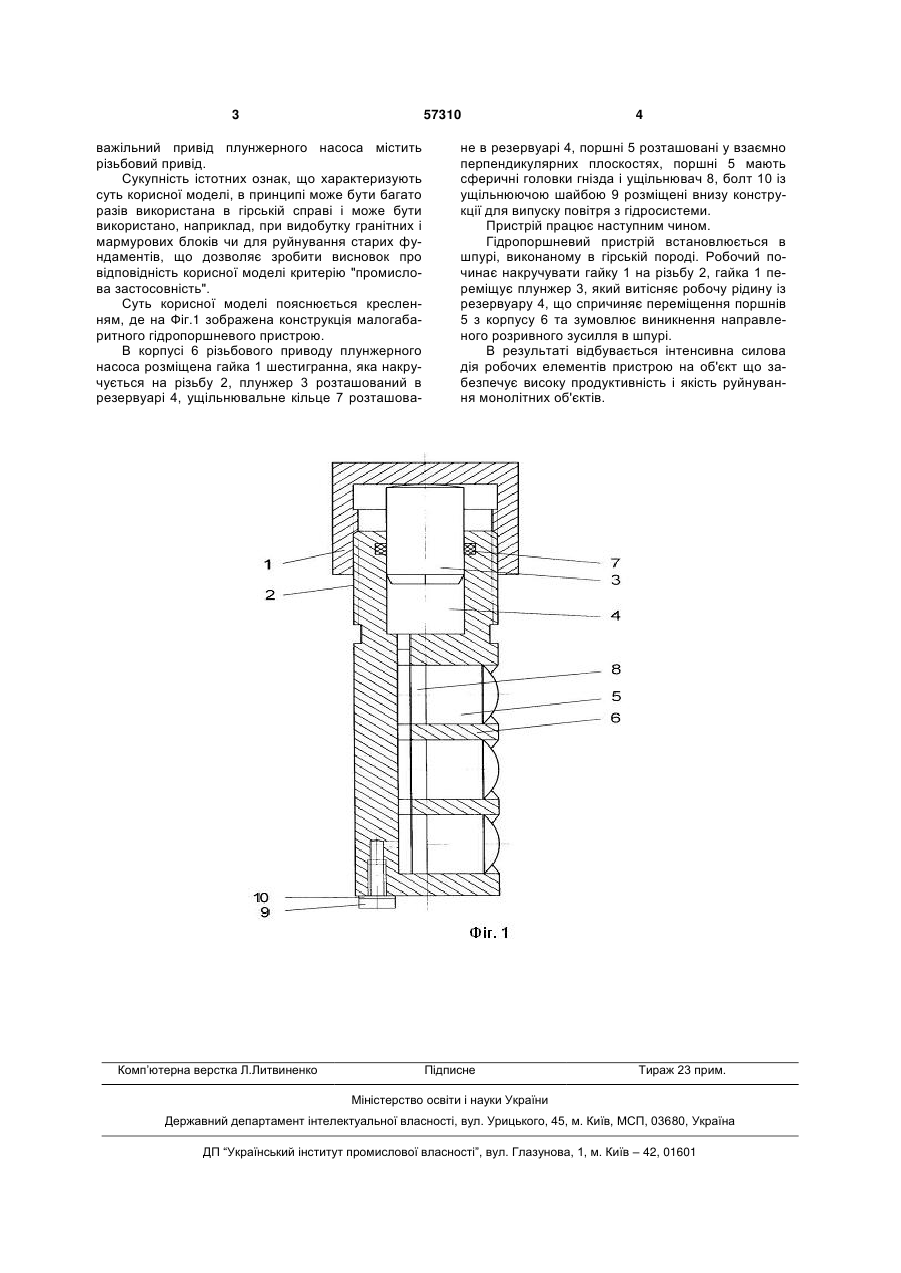

Портативний гідропоршневий пристрій для спрямованого руйнування монолітних об'єктів, який містить циліндричний корпус із поршнями, розташованими перпендикулярно до осі корпусу і в якому розташований плунжерний гідронасос, який відрізняється тим, що важільний привід плунжерного насоса містить різьбовий привід. (19) (21) u201007812 (22) 22.06.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ФОМЕНКО ОЛЕКСАНДР ІГОРОВИЧ (73) ФОМЕНКО ОЛЕКСАНДР ІГОРОВИЧ 3 57310 важільний привід плунжерного насоса містить різьбовий привід. Сукупність істотних ознак, що характеризують суть корисної моделі, в принципі може бути багато разів використана в гірській справі і може бути використано, наприклад, при видобутку гранітних і мармурових блоків чи для руйнування старих фундаментів, що дозволяє зробити висновок про відповідність корисної моделі критерію "промислова застосовність". Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображена конструкція малогабаритного гідропоршневого пристрою. В корпусі 6 різьбового приводу плунжерного насоса розміщена гайка 1 шестигранна, яка накручується на різьбу 2, плунжер 3 розташований в резервуарі 4, ущільнювальне кільце 7 розташова Комп’ютерна верстка Л.Литвиненко 4 не в резервуарі 4, поршні 5 розташовані у взаємно перпендикулярних плоскостях, поршні 5 мають сферичні головки гнізда і ущільнювач 8, болт 10 із ущільнюючою шайбою 9 розміщені внизу конструкції для випуску повітря з гідросистеми. Пристрій працює наступним чином. Гідропоршневий пристрій встановлюється в шпурі, виконаному в гірській породі. Робочий починає накручувати гайку 1 на різьбу 2, гайка 1 переміщує плунжер 3, який витісняє робочу рідину із резервуару 4, що спричиняє переміщення поршнів 5 з корпусу 6 та зумовлює виникнення направленого розривного зусилля в шпурі. В результаті відбувається інтенсивна силова дія робочих елементів пристрою на об'єкт що забезпечує високу продуктивність і якість руйнування монолітних об'єктів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPortable hydraulic piston device for directed breakage of monolithic objects
Автори англійськоюFomenko Oleksandr Ihorovych
Назва патенту російськоюПортативное гидропоршневое устройство для направленного разрушения монолитных объектов
Автори російськоюФоменко Александр Игоревич
МПК / Мітки
МПК: E21C 37/00
Мітки: гідропоршневий, руйнування, спрямованого, монолітних, портативний, пристрій, об'єктів
