Пристрій для стопоріння парних гайок

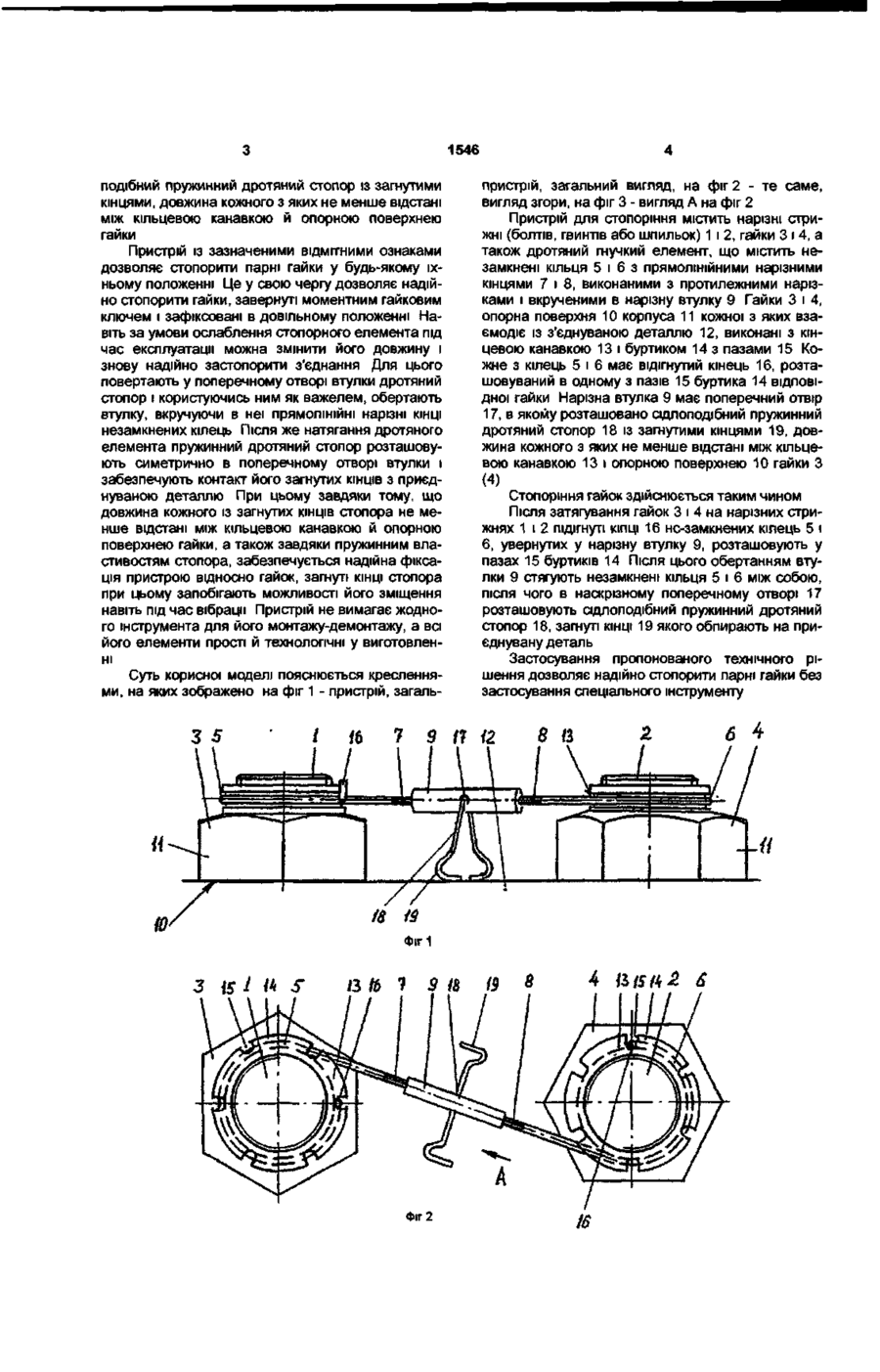

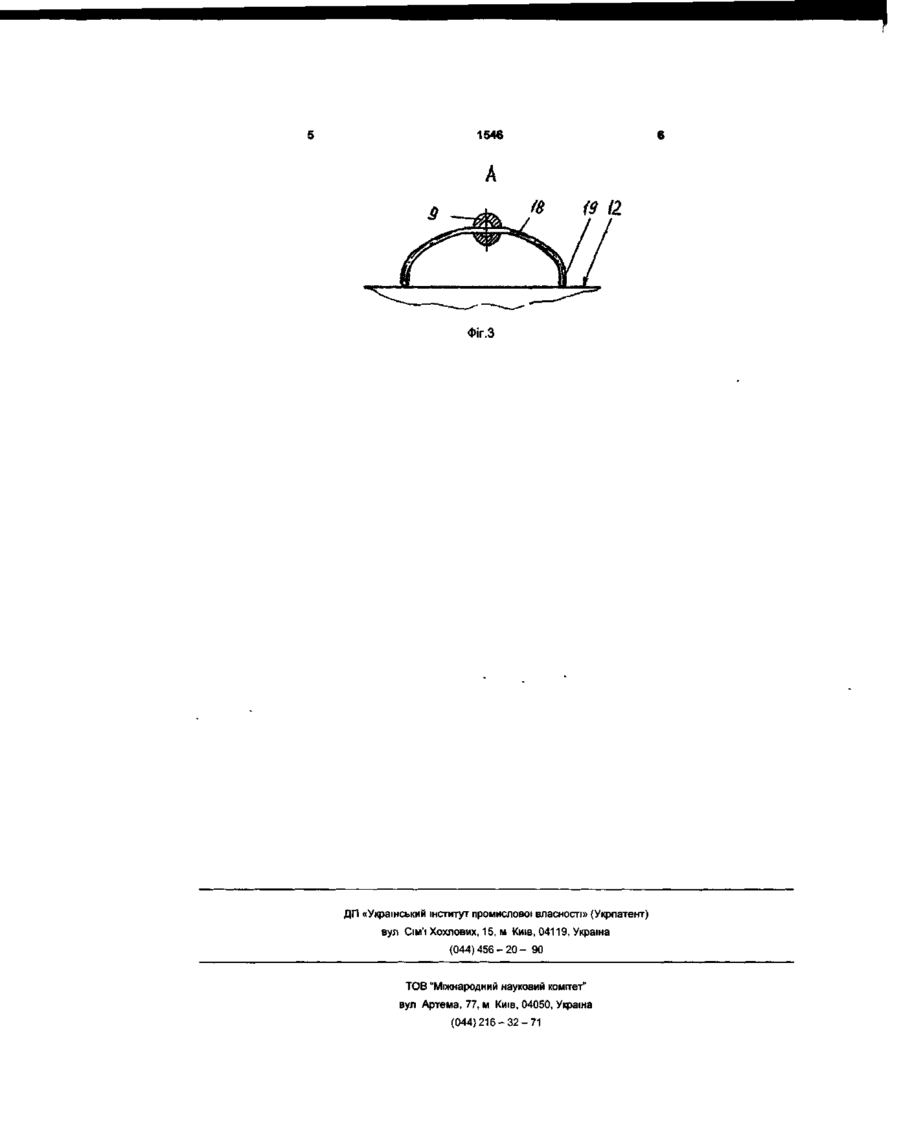

Пристрій для стопоріння парних гайок, кожна з яких має корпус з опорною поверхнею, кільцевою канавкою, а також буртиком з пазами, при цьому пристрій має дротяний гнучкий стопорний елемент у вигляді двох розташованих у кільцевих канавках гайок незамкнених кілець, кожне з яких має відігнутий кінець, розміщений в одному з пазів буртика відповідної гайки, який відрізняється тим, що незамкнені кільця мають по одному прямолінійному нарізному кінцю, які виконані з протилежними нарізками і з'єднані між собою нарізною втулкою з наскрізним поперечним отвором, у якому розташовано сідлоподібний пружинний дротяний стопор із загнутими кінцями, довжина кожного з яких не менше відстані між кільцевою канавкою й опорною поверхнею гайки Корисна модель належить до машинобудування, зокрема до засобів стопоріння нарізних з'єднань Відомий пристрій для стопоріння парних гайок, кожна з яких має корпус з виконаними наскрізними поперечними отворами, при цьому пристрій виконано у вигляді дротяного елемента, що проходить крізь зазначені отвори [Иосилевич Г Б , Строганов Г Б , Шарловский Ю В Затяжка и стопорение резьбовых соединений - М Машиностроение, 1985 - С 112] Цей пристрій простий і технологічний, проте він є пристроєм одноразового використання - за необхідності розбирання з'єднання дротяний елемент руйнують (звичайно відкушують гострогубцями) Найбільш близькими за технічною суттю до пропонованого технічного рішення є пристрій для стопоріння парних гайок, кожна з яких мас корпус з опорною поверхнею, кільцевою канавкою, а також буртиком з пазами, при цьому пристрій має дротяний гнучкий стопорний елемент у вигляді двох розташовуваних у кільцевих канавках гайок незамкнених кілець, кожне з яких має відігнутий кінець, розміщуваний в одному з пазів буртика відповідної гайки [ас СРСР №1229469, МПК4 F 16 В 39/20, опубл 07 05 1986] Цей пристрій, незважаючи на простоту конструкції, практично непридатний для точного регулювання зусилля затягування, тому що допускає лише ступінчасте регулювання довжини дротяного елемента Під час підтягування нарізного з'єднан ня після певного часу експлуатації пристрою значно ускладнюється можливість точного розташування відігнутих КІНЦІВ дротяного елемента н пазах буртиків гайок за умови натягнутого згаданого елемента, що виключає надійне стопоріння нарізного з'єднання Крім того, застосування цього пристрою можливе лише для гайок певного розміру під ключ у вузькому діапазоні відстані між їхніми осями В основу корисної моделі покладено задачу вдосконалити пристрій для стопоріння парних гайок, у якому нове виконання дротяного гнучкого стопорною елемента забезпечило би безперервне і плавне регулювання його довжини, що дозволило би надійно стопорити гайки різних типорозмірів і при різній відстані між їхніми осями, тобто розширило б технологічні можливості пристрою о цілому Поставлена задача вирішується тим, що в пристрої для стопоріння парних гайок, кожна з яких має корпус з опорною поверхнею, кільцевою канавкою, а також буртиком з пазами, при цьому пристрій має дротяний гнучкий стопорний елемент у вигляді двох розташовуваних у кільцевих канавках гайок незамкнених кілець, кожне з яких має відігнутий кінець, розміщуваний в одному з пазів буртика відповідної гайки, згідно з пропонованою корисною моделлю новим є те, що незамкнені кільця мають по одному прямолінійному нарізному кінцю, які виконані з протилежними нарізками і з'єднані між собою нар/зною втулкою з наскрізним поперечним отвором, у якому розташовано сідло CD Ю 1546 подібний пружинний дротяний стопор із загнутими кінцями, довжина кожного з яких не менше відстані між кільцевою канавкою й опорною поверхнею гайки Пристрій із зазначеними ВІДМІТНИМИ ознаками дозволяє стопорити парні гайки у будь-якому їхньому положенні Це у свою чергу дозволяє надійно стопорити гайки, завернуті моментним гайковим ключем і зафіксовані в довільному положенні Навіть за умови ослаблення стопорного елемента під час експлуатації можна змінити його довжину і знову надійно застопорити з'єднання Для цього повертають у поперечному отворі втулки дротяний стопор і користуючись ним як важелем, обертають втулку, вкручуючи в неї прямолінійні нарізні КІНЦІ незамкнених кілець Після же натягання дротяного елемента пружинний дротяний стопор розташовують симетрично в поперечному отворі втулки і забезпечують контакт його загнутих КІНЦІВ З приєднуваною деталлю При цьому завдяки тому, що довжина кожного із загнутих КІНЦІВ стопора не менше відстані між кільцевою канавкою й опорною поверхнею гайки, а також завдяки пружинним властивостям стопора, забезпечується надійна фіксація пристрою відносно гайок, загнуті КІНЦІ стопора при цьому запобігають можливості його зміщення навіть під час вібрації Пристрій не вимагає жодного інструмента для його монтажу-демонтажу, а всі його елементи прості й технологічні у виготовленні Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - пристрій, загаль пристрій, загальний вигляд, на фіг 2 - те саме, вигляд згори, на фіг 3 - вигляд А на фіг 2 Пристрій для стопоріння містить нарізні стрижні (болтів, гвинтів або шпильок) 1 і 2, гайки 3 і 4, а також дротяний гнучкий елемент, що містить незамкнені кільця 5 і 6 з прямолінійними нарізними кінцями 7 і 8, виконаними з протилежними нарізками і вкрученими в нарізну втулку 9 Гайки 3 і 4, опорна поверхня 10 корпуса 11 кожної з яких взаємодіє із з'єднуваною деталлю 12, виконані з кінцевою канавкою 13 і буртиком 14 з пазами 15 Кожне з кілець 5 і 6 має відігнутий кінець 16, розташовуваний в одному з пазів 15 буртика 14 відповідної гайки Нарізна втулка 9 має поперечний отвір 17, в якому розташовано сідлоподібний пружинний дротяний стопор 18 із загнутими кінцями 19, довжина кожного з яких не менше відстані між кільцевою канавкою 13 і опорною поверхнею 10 гайки З (4) Стопоріння гайок здійснюється таким чином Після затягування гайок 3 і 4 на нарізних стрижнях 1 і 2 підігнуті КІПЦІ 16 нс-замкнених кілець 5 і 6, увернутих у нарізну втулку 9, розташовують у пазах 15 буртиків 14 Після цього обертанням втулки 9 стягують незамкнені кільця 5 і 6 між собою, після чого в наскрізному поперечному отворі 17 розташовують сідлоподібний пружинний дротяний стопор 18, загнуті КІНЦІ 19 якого обпирають на приєднувану деталь Застосування пропонованого технічного рішення дозволяє надійно стопорити парні гайки без застосування спеціального інструменту 6 4 Фіг 2 1546 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
