Ножиці для різання металу
Номер патенту: 57501
Опубліковано: 16.06.2003
Автори: Горошко Ігор Петрович, Лапенков Володимир Іванович, Мнухін Владислав Анатольович, Ємельяненко Володимир Іванович, Брюханов Олександр Михайлович, Мнухін Анатолій Григорович
Формула / Реферат

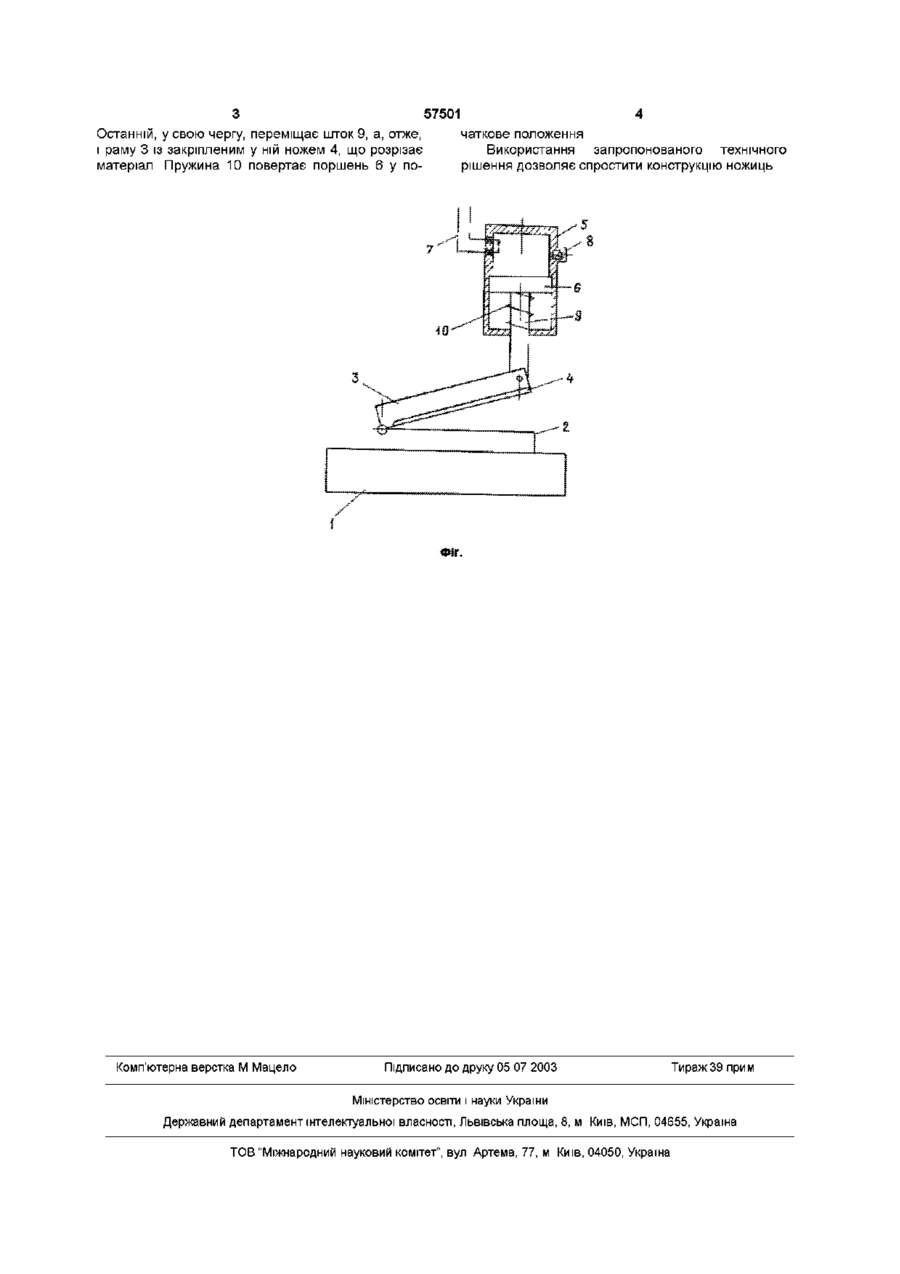

Ножиці для різання металу, що містять станину і раму з ножем, встановлену з можливістю переміщення від приводу, які відрізняються тим, що привід виконаний у вигляді камери, яка поршнем розділена на дві частини, в одну з яких вмонтовані електроди, з'єднані з високовольтним джерелом енергії, і штуцер для подачі електроліту, а в другій частині поршень з'єднаний зі штоком, другий кінець якого закріплений на рамі.
Текст
Ножиці ДЛЯ різання металу, що містять станину і раму з ножем, встановлену з можливістю переміщення від приводу, які відрізняються тим, що привід виконаний у вигляді камери, яка поршнем розділена на дві частини, в одну з яких вмонтовані електроди, з'єднані з високовольтним джерелом енергії, і штуцер для подачі електроліту, а в другій частині поршень з'єднаний зі штоком, другий кінець якого закріплений на рамі Винахід належить до технологічних процесів, а конкретніше - до пристроїв, призначених для різання виробів з металу, листового матеріалу і тощо ВІДОМІ НОЖИЦІ ДЛЯ різання листового матеріалу, що містять станину з напрямними, раму з ножем, установлену з можливістю переміщення по напрямних від привода у вигляді силових сильфонів під робоче середовище, встановлені у них електроди, а також рухливі опори силових сильфонів, виконані у вигляді гідравлічних ударовідбивних опір, штоки яких жорстко з'єднано із силовими сильфонами, а пристрої, що демпфірують, установлено всередині опір сильфонів, виконані у виді запобіжних клапанів, зв'язаних з робочими порожнинами гідравлічних ударовідбивних опір (див авт свід №1486275 колишн СРСР, B23D15/06, опубл 15 06 8 9 р . бюл №22) частини, в одну з яких вмонтовано електроди, з'єднані з високовольтним джерелом енергії, і штуцер для подачі електроліту, а в другій частині поршень з'єднаний зі штоком, другий кінець якого закріплений на рамі На фіг наведено переріз загального вигляду запропонованого пристрою Ножиці МІСТЯТЬ станину 1, на якій закріплені напрямні 2 Зі станиною 1 шарнірно з'єднано раму З із закріпленим у ній ножем 4 Рама 3 з'єднана з приводом, дію якого засновано на порушенні в рідкому середовищі сильного розряду при високій напрузі Привод являє собою камеру 5, розділену поршнем 6 на дві частини Одну частину постачено електродами 7, які вмонтовані в стінку камери і приєднано до джерела високої напруги (на фіг не показано), за яке використовується конденсаторна батарея Крім того, цю частину камери обладнано штуцером 8 зі зворотним клапаном для заповнення цієї частини камери рідким електролітом, наприклад, водою Основним недоліком відомого технічного рішення, визначеного як прототип, є складність конструкції, яка обумовлена наявністю двох силових сильфонів і змонтованих послідовно ударовідбивних опір В основу винаходу поставлена задача створити ножиці, у яких використання електрогідравлічного приводу дозволяє забезпечити спрощення конструкції Поставлена задача вирішується за тим, що ножиці для різання металу, містять станину і раму з ножем, установлену з можливістю переміщення від привода, згідно з винаходом, привід виконаний у вигляді камери, яка поршнем розділена на дві В другій частині камери до поршня 6 одним кінцем прикріплений шток 9, а другий його кінець з'єднаний з рамою 3 На штоку 9 розташована пружина 10 Запропонований пристрій працює так На станину 1 кладуть матеріал, який потрібно розрізати Через штуцер 8 одну частину камери 5 заповнюють водою Потім на електроди 7 подають імпульс напруги від конденсаторної батареї У результаті пробою міжелектродного проміжку у воді виникає ударна хвиля, що переміщає поршень 6 О ю ю 57501 Останній, у с в о ю чергу, переміщає шток 9, а, отже, і раму 3 із закріпленим у ній ножем 4, що розрізає матеріал Пружина 10 повертає поршень 6 у по Комп'ютерна верстка М Мацело чаткове положення Використання запропонованого технічного рішення дозволяє спростити конструкцію ножиць Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюShears for metal cutting
Автори англійськоюMnukhin Anatolii Hryhorovych, Briukhanov Oleksandr Mykhailovych, Yemeliianenko Volodymyr Ivanovych, Horoshko Ihor Petrovych, Mnukhin Vladyslav Anatoliovych
Назва патенту російськоюНожницы для резки металла
Автори російськоюМнухин Анатолий Григорьевич, Брюханов Александр Михайлович, Емеляненко Владимир Иванович, Горошко Игорь Петрович, Мнухин Владислав Анатольевич
МПК / Мітки
МПК: B23D 15/00
Мітки: металу, різання, ножиці
