Насос циркуляційний осьовий

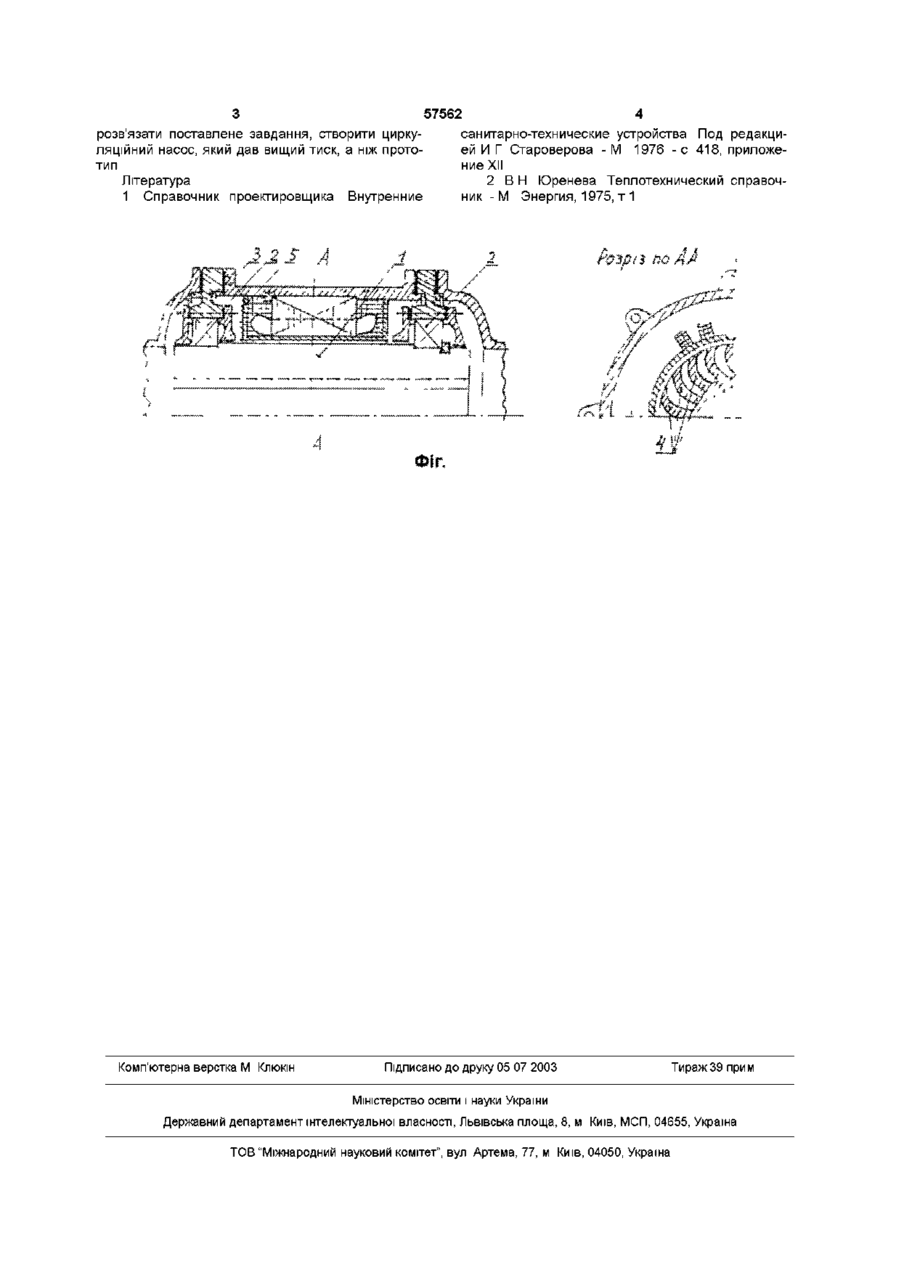

Насос циркуляційний осьовий, який відрізняється тим, що на основі асинхронного двигуна мокрого або напівсухого типу відбалансовано і оміднено багатозахідний черв"як, ПІДШИПНИКОВІ Насос циркуляційний осьовий відноситься до галузі машинобудування, призначений для здійснення примусової циркуляції води у замкненому контурі або для перекачування води та інших рідин, подібних до води за вязкістю та ХІМІЧНОЮ активністю ВІДОМІ відцентрові насоси марки "К", "Д"та ІНШІ відокремлені від двигуна і з'єднані з ним через пів муфти, що створює агрегат і надає йому значної, масивної форми та багато металозатрат [1, 418, 2, 290] ВІДОМІ ОСЬОВІ насоси марки "О" та "Оп" відо кремлені від двигуна і з'єднані з ним через півмуфти, що створює агрегат, надає йому значно масивної форми та багато метало затрат [2, 300] Відомий насос циркуляційний осьовий (заявка 2001117528) створено на основі асинхронного двигуна мокрого або напівсухого типу з порожнистим феромагнітним ротором, в який вмонтовано або відлито разом з ротором, відбалансовано і оміднено багатозахідний черв'як ПІДШИПНИКОВІ щити двигуна створено масивними для сприйняття осьового навантаження насоса через радіальноопорні підшипники мокрого або капсульного типу, але насос не розвиває високого тиску В основі винаходу поставлене завдання створити насос циркуляційний осьовий нового типу, який розвиває значно більший тиск як у прототипа Поставлене завдання досягається тим, що насос циркуляційний осьовий, згідно винаходу на основі асинхронного двигуна мокрого або напівсу щити двигуна виконано масивними для сприйняття осьового навантаження насоса через радіальноопорні підшипники мокрого або капсульного типу, при цьому функції короткозамкненого ротора виконує масивний феромагнітний, оміднений багатозахідний черв"як, який кріпиться в радіальноопорних підшипниках мокрого або капсульного типу, що спираються на корпус статора таким чином, щоб не заважати рухові прохідної через насос води, зубці-лопатки черв"яка ротора прилягають до втулки статора за ходовою посадкою хого типу відбалансовано і оміднено багатозахідний черв'як, ПІДШИПНИКОВІ щити двигуна виконано масивними для сприйняття осьового навантаження насоса через радіально-опорні підшипники мокрого або капсульного типу, при цьому функції короткозамкненого ротора виконує масивний феромагнітний, оміднений багатозахідний черв'як, який кріпиться в радіально-опорних підшипниках мокрого або капсульного типу, що спираються на корпус статора таким чином, щоб не заважати рухові прохідної через насос води, зубці-лопатки черв'яка ротора прилягають до втулки статора за ходовою посадою Насос циркуляційний осьовий включає порожнистий масивний феромагнітний перстень, в середині якого знаходиться черв'як 1 і, який виконував роль короткозамкненого ротора асинхронного двигуна, усувається, а функції короткозамкненого ротора виконує масивний феромагнітний, оміднений, багатозахідний черв'як 1, який кріпиться в радіально-опорних підшипниках мокрого або капсульного типу 2, що опираються на корпус статора З таким чином, щоб не заважати рухові прохідної через насос води, зубці - лопатки черв'яка-ротора 4, які щільно прилягають до втулки статора 5 При роботі насоса циркуляційного осьового вода або подібну, до неї за своїми властивостями рідину перекачує через себе зубцями-лопостями, щільно прилягаючими до втулки статора, черв'якаротора і, тим самим створює значно більший напір як прототип Сукупність ознак винаходу дозволяє (О ю ю 57562 розвязати поставлене завдання, створити циркуляційний насос, який дав вищий тиск, а ніж прототип Література 1 Справочник проектировщика Внутренние Комп'ютерна верстка М Клюкш санитарно-технические устройства Под редакцией И Г Староверова - М 1976 - с 418, приложение XII 2 В Н Юренева Теплотехнический справочник - М Энергия, 1975, т 1 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
